Как проверить целостность цепи в рисоварке Black and Decker на 3 чашки

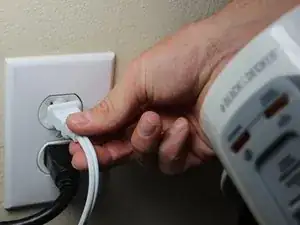

Перед началом разборки убедитесь, что устройство отключено от сети!

Поднимите крышку и чашу с верхней части прибора.

Переверните прибор так, чтобы четыре ножки были направлены вверх.

На дне каждой из четырёх ножек находится резиновая подушечка. Для каждой подушечки вставьте пластиковый монтажный инструмент между пластиковой ножкой и резиновой подушечкой и отожмите резиновую подушечку.

С помощью ключевой отвертки (спаннер) отвинтите один винт 10 мм в длину и 7 мм в диаметре со стороны латунной панели.

С помощью крестовой отвертки отвинтите винты крестовой головки длиной 10 мм и диаметром 7 мм изнутри всех четырёх ножек.

Меньшая ножка внизу теперь свободна и не прикреплена к прибору. Отложите её в сторону.

Снимите латунную пластину с прибора и отложите в сторону.

Группы проводов, разделённые по цвету, упрощают идентификацию проводов при сборке.

Внутри прибора есть три клеммных соединения, где провода скреплены винтами с крестообразной головкой. Первое соединение подключено к двум проводам, а два других — к трём проводам каждое.

Отвинтите винт в клеммном соединении, расположенном напротив панели управления.

Маркируйте каждый из двух проводов в этом соединении лентой одного цвета.

Отвинтите винт в клеммном соединении, расположенном немного по часовой стрелке от панели кнопок.

Маркируйте три провода этого соединения лентой второго цвета.

Отвинтите винт из клеммного соединения непосредственно за передней панелью.

Маркируйте три провода в этом соединении лентой третьего цвета.

Во время этих шагов НЕ прикасайтесь к проводам напрямую. Это может привести к поражению электрическим током.

Включите шнур питания устройства в исправную розетку.

Найдите два провода, которые подключены непосредственно к шнуру питания. В отличие от других проводов, они заключены в особенно толстую пластмассу с точечной текстурой.

Убедитесь, что вольтметр включён и установлен на диапазон между 120 и 500 В. Для большинства вольтметров подходящим будет диапазон 200 В.

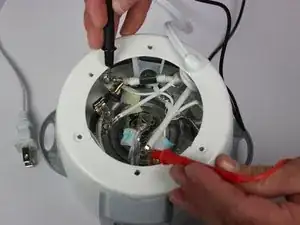

Присоедините один щуп вольтметра к металлической части каждого из двух проводов, подключённых к концу шнура питания на приборе.

Вольтметр должен показать значение значительно выше 20 В. Показание между 100 и 150 В указывает на то, что к прибору поступает достаточное питание. Меньшее значение указывает на обрыв шнура питания.
