Замена внутренней батареи рисоварки Tiger

Отключите рисоварку от сети!

Положите мягкий предмет на поверхность, чтобы не поцарапать крышку.

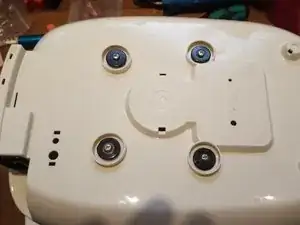

Удалите четыре винта с основания. Обратите внимание: у каждого винта есть черная Washer, но у двух задних винтов также есть белый проставочный элемент.

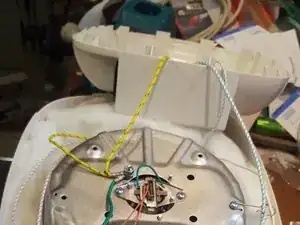

Аккуратно снимите крышку (поверните её от передней части к задней). Она подключена электрически с помощью проводов - обращайтесь с ней очень осторожно.

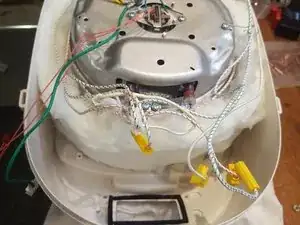

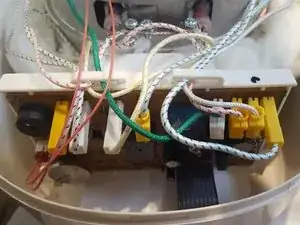

Обратите внимание на соединения на основной плате рисоварки. Рекомендуем сделать фотографию этих соединений перед тем, как удалять их!

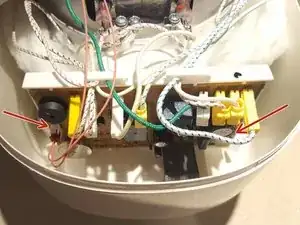

Удалите два винта с крестовой головкой, удерживающих основную электронную плату. Стрелки указывают местоположение двух винтов (но они расположены на задней стороне платы).

После удаления платы отключите все электронные проводки, соединяющие плату с рисоваркой. Как упоминалось ранее, убедитесь, что вы сделали фото местоположения разъемов перед их удалением!

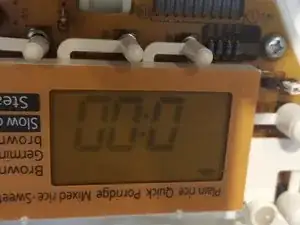

Сняв плату, вы откроете ЖК-дисплей. Будьте аккуратны с ним и с полостью (поскольку попавшая грязь покроет ЖК-дисплей при установке на место).

Сняв винты, можно извлечь сборку основной платы. Она соединена с ЖК-дисплеем и кнопками гибким кабелем, поэтому будьте осторожны при работе с платой.

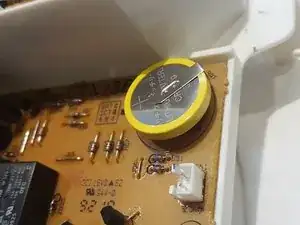

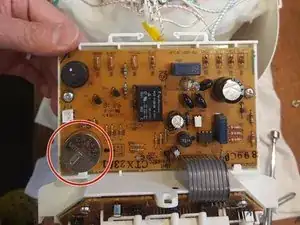

Батарея, которую необходимо заменить, показана на изображении. Как указано, она припаяна к плате.

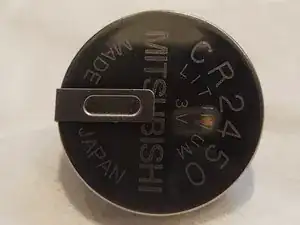

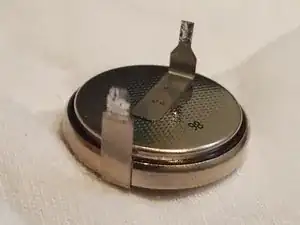

Удаленная с платы батарея показана для справки.

Плату необходимо удалить из сборки.

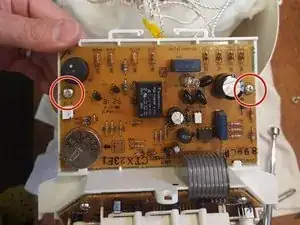

Винты указаны на изображении.

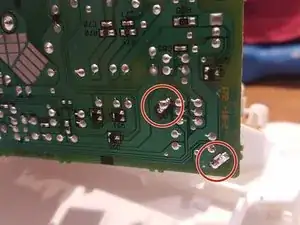

Батарея должна быть удалена путем выпаивания двух точек, показанных на изображении. Обратите внимание на полярность батареи перед удалением.

Выпаяйте точки и удалите батарею.
