Замена кнопок Aroma ARC-914SBD

Первый шаг — снять ловитель конденсата, чтобы получить доступ к панели управления. Для этого сожмите ловитель конденсата, как показано, с обеих сторон и оттяните его от прибора.

После снятия ловителя конденсата отложите его для последующей сборки.

Теперь убедитесь, что у вас есть крестовая отвертка PH2. Этот инструмент позволит вам вынуть винт, который был за ловителем конденсата.

Осторожно снимите деталь, удерживаемую винтом: потяните наружу сверху, затем вверх. Это откроет петли крышки.

Чтобы снять ось петли, аккуратно поверните нижнюю часть штифта вверх, затем нажмите внутрь и вытяните штифт. Повторите для каждого штифта. Это позволит снять крышку.

Найдите элемент на черной пластиковой окантовке, противоположный месту крепления петель. Осторожно подденьте нижний край этой детали наружу (в сторону, противоположную нержавеющей стали) примерно на 6 мм, чтобы вывести защелку из её отверстия. Как только нижняя часть немного отогнута, защелка будет видна снизу. Нажмите на защелку снизу отверткой.

Далее необходимо снять верхнюю черную облицовку, которая соединена с внутренней обшивкой с помощью защелок. Для этого удерживайте внутренние стены неподвижно, одновременно поворачивая облицовку так, чтобы защелки совместились со слотами. (защелки в этот момент не видны, фотографии дают представление о том, что скрыто внутри устройства)

Используя крестовую отвертку PH2, выкрутите винты модуля управления, чтобы получить доступ к проводным соединениям.

Отсоедините интерфейс от модуля управления.

Снимите две винта, крепящие картонную крышку над интерфейсом, используя крестовую отвертку PH2.

Используя крестовую отвертку PH2, выкрутите четыре винта, удерживающие интерфейс на месте.

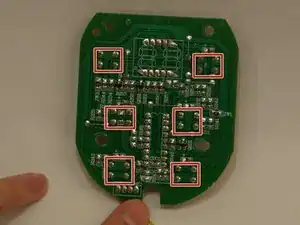

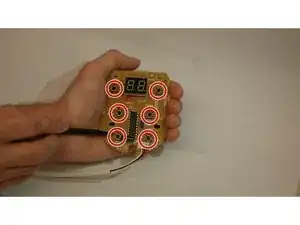

На этих фотографиях показаны кнопки вместе с соответствующими точками пайки, видимыми с обратной стороны платы.

Нагрейте каждый контакт паяльником, одновременно выталкивая кнопку спереди, чтобы удалить кнопки.
