Замена пружины в рисоварке Black and Decker на 3 чашки

Перед началом разборки убедитесь, что устройство отключено от сети!

Снимите крышку и чашу с верхней части устройства.

Переверните устройство вверх дном так, чтобы четыре ножки были направлены вверх.

На каждой из четырёх ножек внизу есть резиновая накладка. Для каждой накладки вставьте пластиковый монтажный инструмент между пластиковой ножкой и резиновой накладкой и отожмите резиновую накладку.

Используя гаечную отвёртку, выкрутите один винт с гайкой размером 10 мм в длину и 7 мм в диаметре со стороны латунной панели.

Используя крестовую отвёртку, выкрутите винты с крестовой головкой длиной 10 мм и диаметром 7 мм внутри всех четырёх ножек.

Меньшая ножка внизу теперь ослаблена и не прикреплена к устройству. Отложите её в сторону.

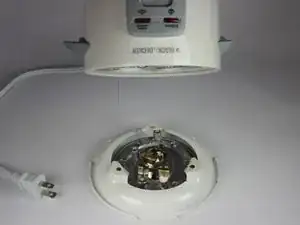

Снимите латунную пластину с устройства и отложите в сторону.

Группы проводов, маркированные по цвету, облегчают идентификацию проводов при сборке.

Внутри устройства есть три клеммных соединения, где провода соединены винтами с крестовой головкой. Первое соединение связано с двумя проводами, а два других — с тремя проводами каждое.

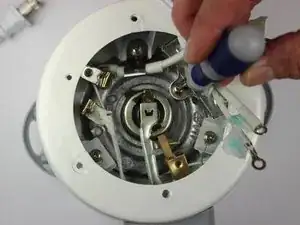

Открутите винт на клемме, находящейся с противоположной стороны устройства от передней панели.

Маркируйте каждый из двух проводов на этой клемме лентой одного цвета.

Открутите винт на клемме, расположенной по часовой стрелке от панели кнопок.

Маркируйте три провода этой клеммы лентой второго цвета.

Открутите винт с клеммного соединения прямо за передней панелью.

Маркируйте три провода этой клеммы лентой третьего цвета.

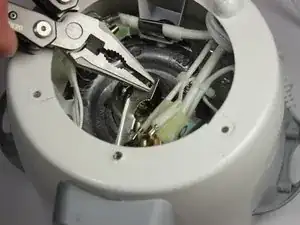

Плоскогубцами выгните пружинный фиксатор из формы "[" в форму "c", чтобы он прошёл через серебристый язычок, который его удерживает. Затем потяните вверх серебристую планку, чтобы она отсоединилась от латунной планки.

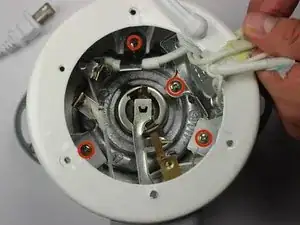

Открутите четыре крестовых винта длиной 10 мм и диаметром 7 мм, прикреплённые к нагревательной пластине.

Осторожно переверните устройство, позволяя модулю нагревательной пластины выпасть, или поймайте его при выпадении.

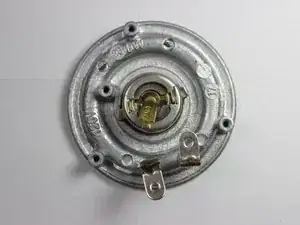

Для следующего шага убедитесь, что плоская сторона нагревательной пластины направлена вниз.

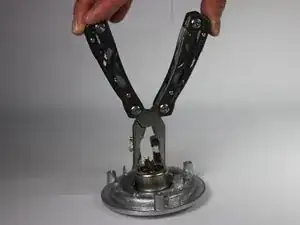

Разместите плоскогубцы так, чтобы они находились снаружи двух внутренних серебристых прямоугольных пластин нагревательной части.

Осторожно сожмите пластины вместе, чтобы разблокировать внутреннюю часть нагревательной пластины.

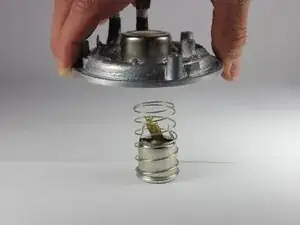

Снимите внепружинную часть нагревательной пластины, подняв её вверх — под ней откроется пружина и латунный фиксатор.

Удалите пружину размером 47 мм на 30 мм, потянув её вверх и сняв с фиксирующего язычка.

Если пружина раскрошена на несколько частей, не сжимается и не возвращается в исходное состояние или иначе не ведёт себя как пружина, её нужно заменить.

Для сборки устройства выполните указанные действия в обратном порядке. Две серебристые защёлки потребуется выгнуть наружу по отдельности, а латунный фиксатор необходимо вернуть в форму "[" или "(" с помощью плоскогубцев, согнув его под углом 90 градусов, как указано в инструкциях.
