Разборка Perfect Cooker RC301M
Это устройство Perfect Cooker RC301M. В этом руководстве мы разберём этот рисоварку, чтобы лучше понять, как работает устройство, и для оптимальной чистки.
Шаг 1

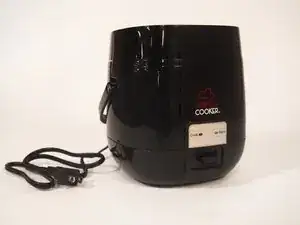

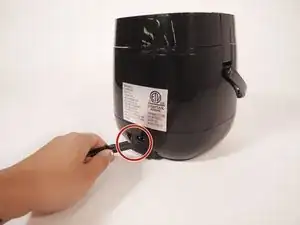

Отключите шнур питания и найдите чистую ровную поверхность для работы.
Шаг 2

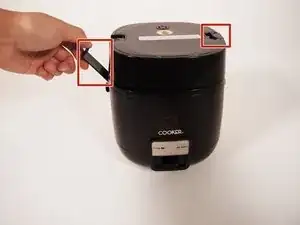

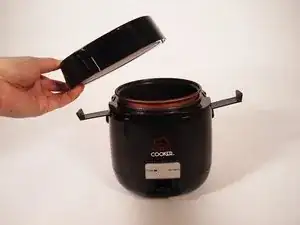

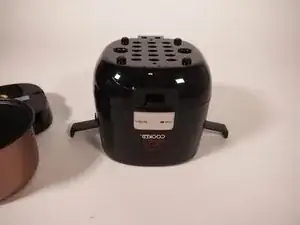

Снимите крышку, отстёгнув боковые защёлки.

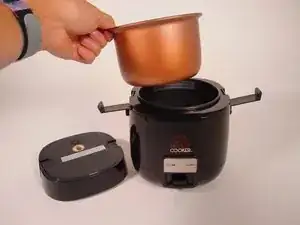

Извлеките внутреннюю ёмкость и другие содержимые предметы.
Шаг 3

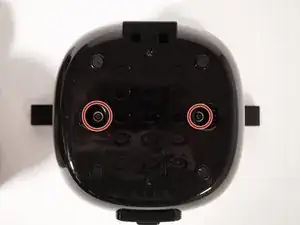

Переверните устройство и найдите два винта, утопленных в нижней части корпуса.
Шаг 4

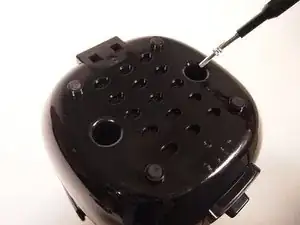

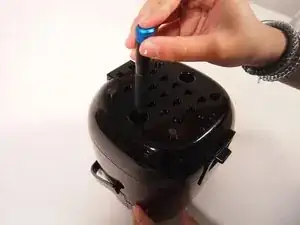

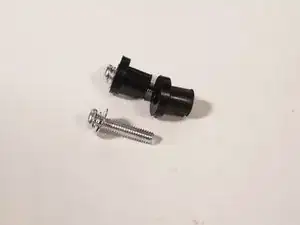

Используя крестовую отвертку #2, выкрутите два винта длиной 32.8 мм.
Шаг 5

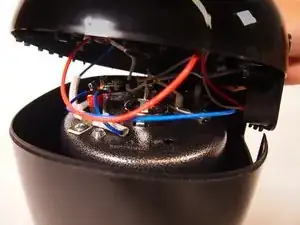

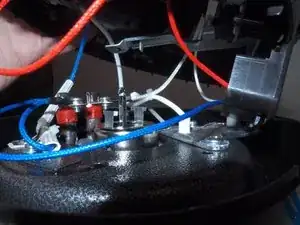

Осторожно приподнимите нижнюю крышку, чтобы открыть доступ к проводам и механизму.
Не поднимайте её слишком сильно, так как она всё ещё соединена с корпусом через центральный металлический механизм.
Шаг 6

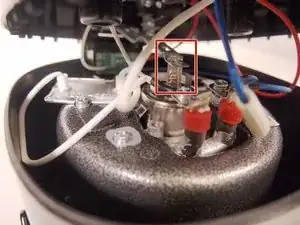

Центральный механизм расположен точно в центре устройства и соединяет выключатель со средним элементом.
Эта часть устройства поднимает и опускает нагревательную платформу, переключая режимы «готовка» и «подогрев».
Две части механизма соединены простой металлической «Т-образной» пластиной.
Шаг 7

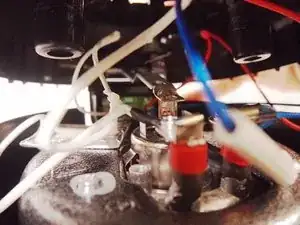

Отсоедините две металлические тяги.

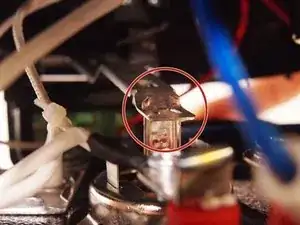

Можно увидеть, что металлическая пластина должна быть согнута в «U-образную» форму, чтобы пройти через другую часть механизма.
Возьмите круглогубцы и согните каждую сторону «Т-образной» пластины внутрь.
Пробуйте и корректируйте изгибы, пока пластины не пройдут через вырез «U-образной» формы в другой тяге.
Шаг 8
Разделите две части устройства.
Вырез «U-образной» формы теперь хорошо виден.
Т-пластина остаётся в «U-образном» положении после прохождения через паз.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
