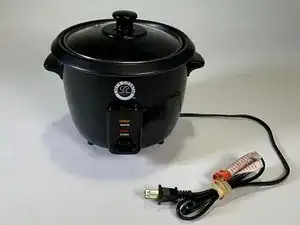

Разборка рисоварки Chef’s Counter RC-3
В этом руководстве показана разборка рисоварки Chef's Counter RC-3. Эта страница поможет понять конструкцию вашего устройства и, возможно, выявить неисправность. Для обеспечения безопасности перед началом разборки отключите устройство от сети. Разборка простая, но удобно иметь помощника.
Шаг 1
Отключите рисоварку от сети.

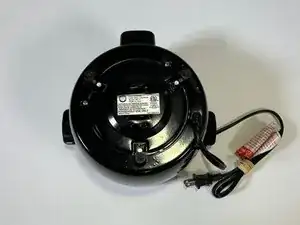

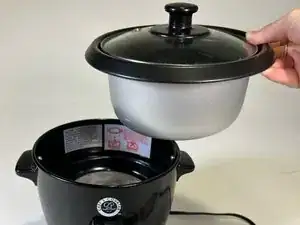

Снимите чашу и крышку с устройства и положите устройство вверх дном на ровную поверхность.
Шаг 2

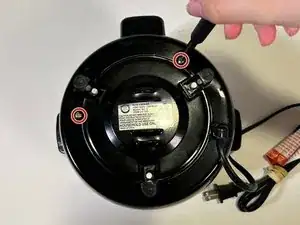

Отвинтите два винта 13 мм с нижней части с помощью крестообразной отвертки Phillips #1.

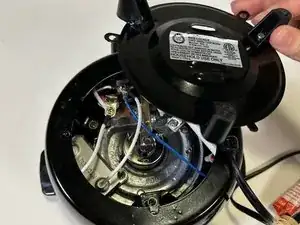

Снимите нижнюю пластину.
Шаг 3

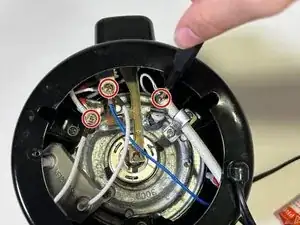

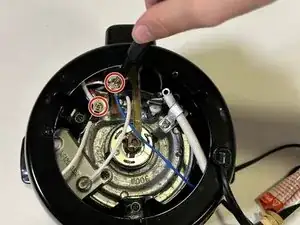

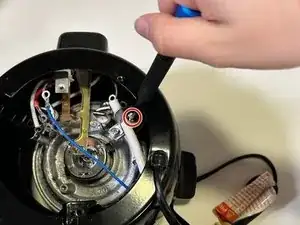

Отвинтите три золотистых винта 10 мм, удерживающих провода, с помощью крестообразной отвертки Phillips #1.
Шаг 4

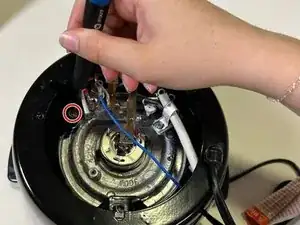

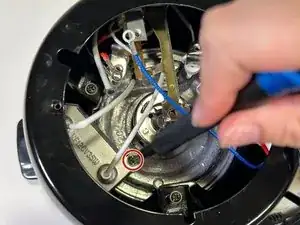

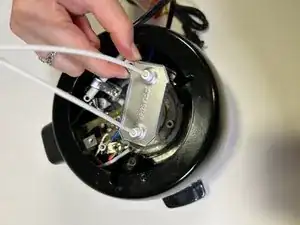

Отвинтите один винт 10 мм из металлической пластины с помощью крестообразной отвертки Phillips #1.
Снимите металлическую пластину.
Шаг 5

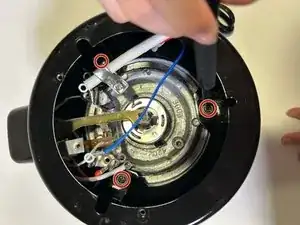

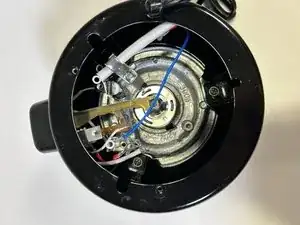

Отвинтите три винта по периметру, удерживающие нагревательную пластину, с помощью крестообразной отвертки Phillips #1.
Один винт имеет длину 14 мм, два винта — 10 мм.
Шаг 6

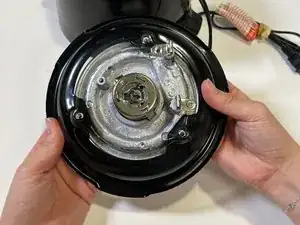

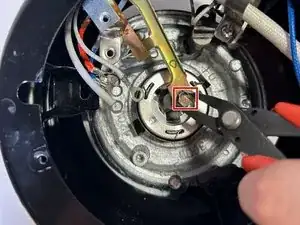

Сожмите плоскогубцами металлическую V-образную деталь в центре.

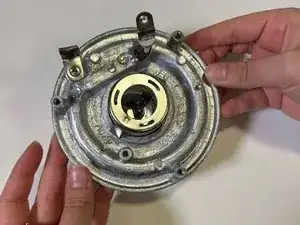

Выдвиньте серебристый нагревательный элемент и черное опорное кольцо.
Шаг 7

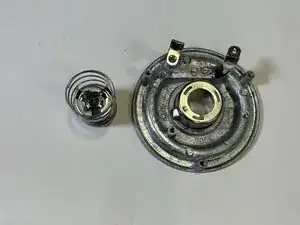

Плоскогубцами прижмите три металлических язычка и снимите пружину.
Шаг 8

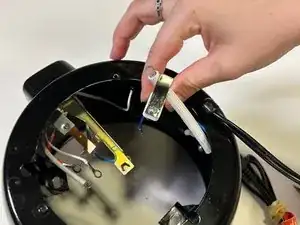

Снимите металлический крючок, находящийся поверх толстого белого кожуха провода.
Шаг 9

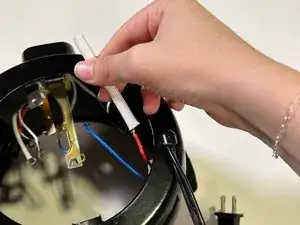

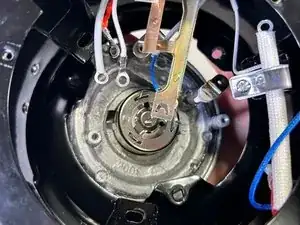

Снимите толстый белый кожух провода, открыв термовыключатель.
Шаг 10

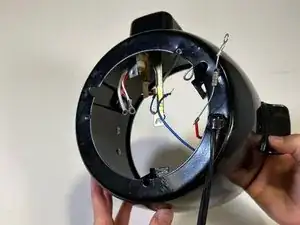

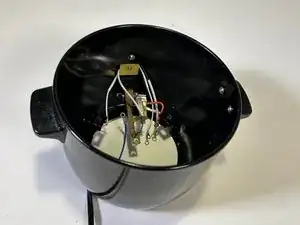

Переверните рисоварку так, чтобы она снова стояла в нормальном положении.
Шаг 11

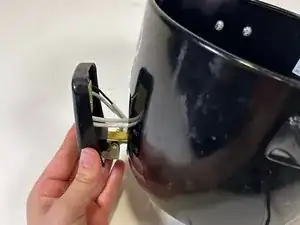

Отвинтите один винт 10 мм с внешней панели управления с помощью крестообразной отвертки Phillips #1.

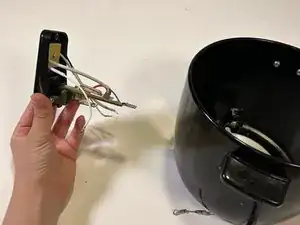

Снимите пластиковую внешнюю панель управления.
Шаг 12

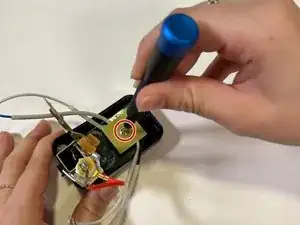

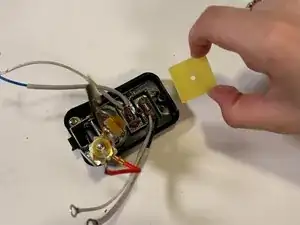

Отвинтите один винт 10 мм с помощью крестообразной отвертки Phillips #1, чтобы получить доступ к светодиодным индикаторам.
Шаг 13

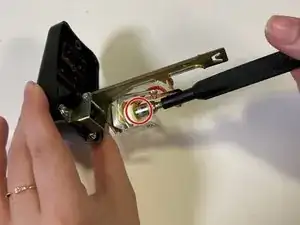

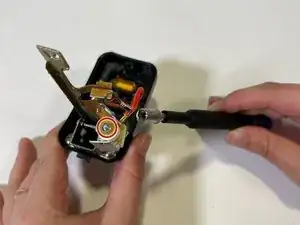

Отвинтите один винт 27 мм с помощью шестигранной отвертки 5.5.
Полезно иметь помощника, так как этот узел легко разваливается.
Шаг 14

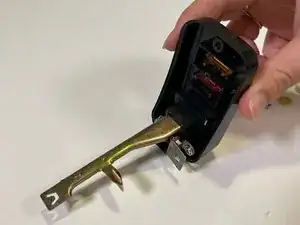

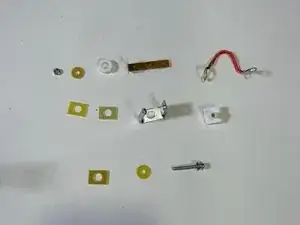

Осмотрите внешнюю панель управления, механический рычаг и компоненты стопки.
Шаг 15
Теперь, когда устройство разобрано, вы можете лучше понять принцип его работы.
Рисоварка получает постоянное питание при включении в розетку. Механический рычаг используется для переключения между режимами подогрева и приготовления. Режимы обозначены белыми светодиодами с оранжевыми и красными пластиковыми накладками на внешней панели управления.
Для защиты устройства установлен термовыключатель DF184S, который разрывает цепь в случае неисправности нагревательного элемента.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
