Замена светодиодов (LED) Aroma ARC-914SBD

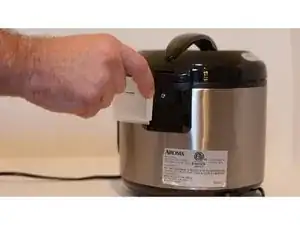

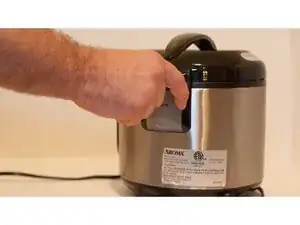

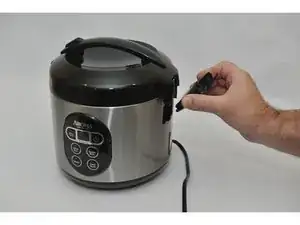

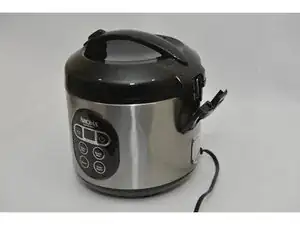

Первый шаг — снять ловушку конденсата, чтобы добраться до панели управления. Для этого сожмите ловушку конденсата, как показано, с обеих сторон и потяните её от корпуса рисоварки.

После снятия ловушки конденсата отложите её в сторону для последующей сборки.

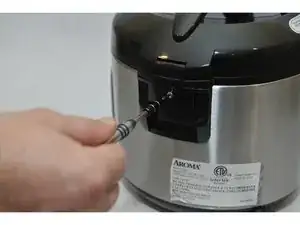

Теперь убедитесь, что у вас есть крестовая отвертка Phillips размера PH2. Этот инструмент позволит вам вынуть винт, который находился за ловушкой конденсата.

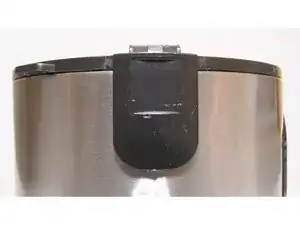

Осторожно снимите деталь, удерживаемую винтом: вытяните её сверху, затем поднимите вверх. Это откроет петли крышки.

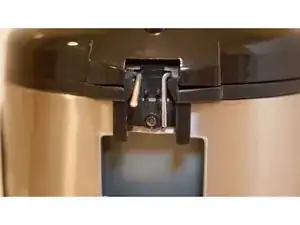

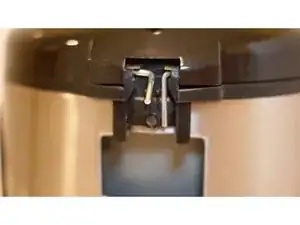

Чтобы снять шарнир, аккуратно поверните нижнюю часть стержня вверх, затем сдвиньте внутрь, чтобы вытащить стержень. Повторите процедуру для каждого стержня. Это позволит снять крышку.

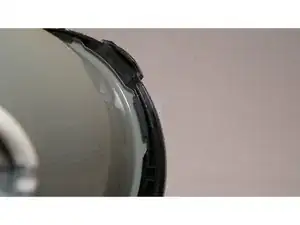

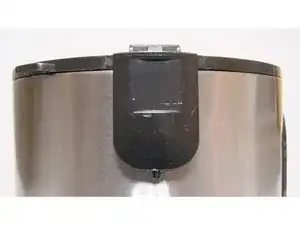

Найдите деталь на чёрной пластиковой окантовке, которая находится напротив места установки петель. Аккуратно подденьте нижний край этой детали наружу (от нержавеющей стали) примерно на 1/4 дюйма, чтобы вытянуть защёлку из её отверстия. Как только нижняя часть немного отогнута, защёлку можно увидеть снизу. Нажмите на защёлку вверх отверткой.

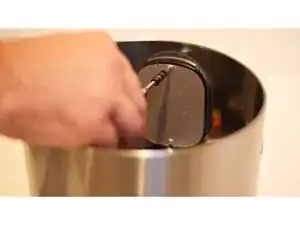

Далее необходимо снять верхнюю чёрную окантовку, которая соединена с внутренней вставкой при помощи защёлок. Для этого удерживайте внутренние стенки неподвижно, поворачивая окантовку так, чтобы защёлки совпали со слотами. (защёлки в этот момент не видны, фотографии дают представление о том, что находится внутри устройства)

Используя крестовую отвертку Phillips размера PH2, выверните винты модуля управления, чтобы открыть доступ к проводным соединениям.

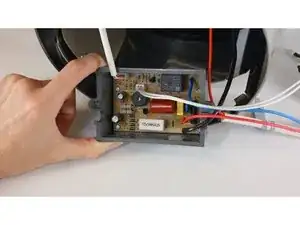

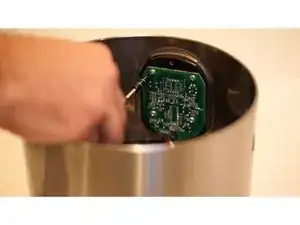

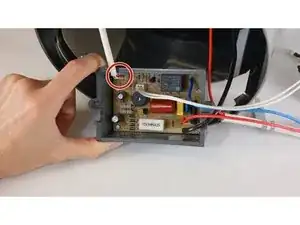

Отключите интерфейс от модуля управления.

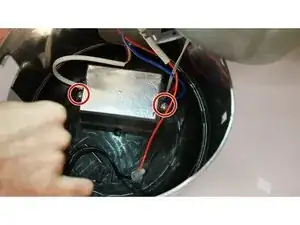

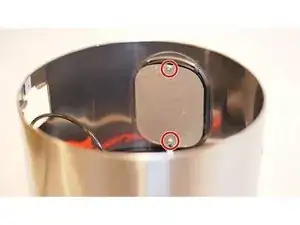

Снимите два винта, удерживающие картонную крышку над интерфейсом, с помощью крестовой отвертки Phillips размера PH2.

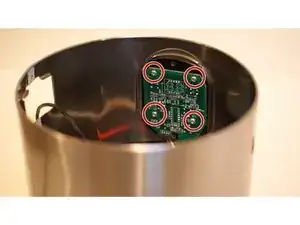

Используя крестовую отвертку Phillips размера PH2, выверните четыре винта, удерживающие интерфейс на месте.

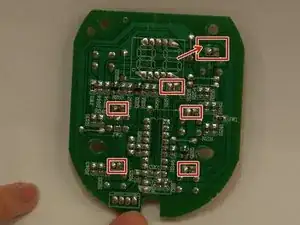

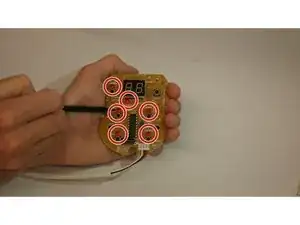

На этих фотографиях показаны светодиоды и соответствующие им точки пайки на задней стороне печатной платы.

Нагрейте каждую точку паяльником, одновременно вытягивая светодиод спереди, чтобы удалить подсветку. Стрелка на фотографии указывает на знак «+» над левой точкой пайки. У каждой точки пайки светодиода будет такой обозначение. Светодиоды чувствительны к полярности; поэтому положительная ножка нового светодиода должна совпадать с положительной точкой пайки.
