Замена индикаторной панели Tatung TAC-6G
Устройство содержит маленькие лампочки, показывающие, находится ли рис в процессе приготовления или подогрева. В этом руководстве мы вскроем цепь лампочек, чтобы проверить их исправность, и при необходимости заменим лампы.
Шаг 1

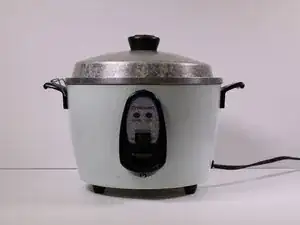

Начните с того, что установите устройство в вертикальное положение.
Шаг 2
Открутите крестовой винт длиной 11 мм снизу панели электронных компонентов.
Шаг 3
Оттяните панель от корпуса рисоварки.

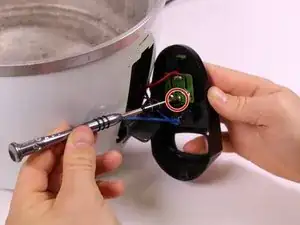

Открутите крестовой винт длиной 9 мм, расположенный за панелью электронных компонентов, который крепит пластину индикаторов.
Шаг 4
Извлеките плату индикаторов из панели электронных компонентов.
Шаг 5
Переверните устройство рисоварки вверх дном.
Шаг 6

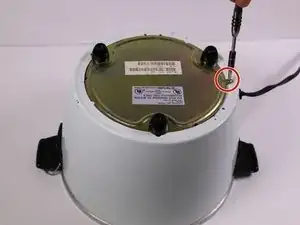

Открутите один крестовой винт длиной 7 мм сбоку латунной панели.

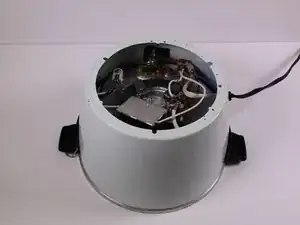

Снимите латунную пластину с устройства и отложите в сторону.
Шаг 7

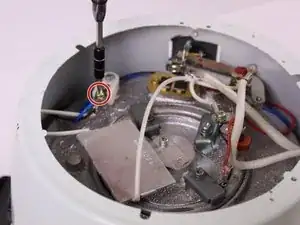

Открутите крестовой винт длиной 7 мм, удерживающий белый и бордовый провода, подключённые к нагревательному элементу.
Шаг 8

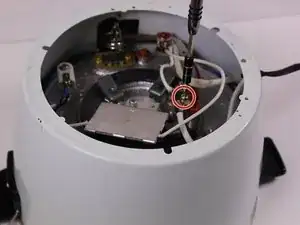

Открутите крестовой винт длиной 10 мм, соединяющий белый, синий и чёрный провода с белой пластиковой деталью в углу устройства.
Шаг 9

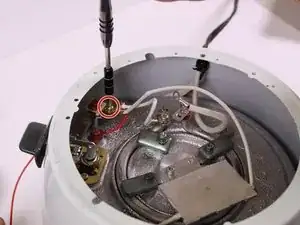

Открутите крестовой винт длиной 7 мм, соединяющий два белых провода и один красный провод с переключателем "подогрева" нагревателя.
Шаг 10
Рукой вытащите плату индикаторов вместе с бордовыми, красными и чёрными проводами.
Шаг 11
Замените панель индикаторов.
Завершение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
