Ремонт электрической цепи рисоварки Black and Decker на 3 чашки
В рисоварке Black and Decker на 3 чашки внутри находится несколько пар проводов. Если любая из пар разъединена, устройство будет работать неправильно. В этом руководстве мы определим, какие пары разъединены, и научимся их восстанавливать.
На протяжении всех шагов фотографии помогут соединить провода с их парами. Если окажется провод, который во время разборки не входил в соединение и не имел цветовой маркировки, посчитайте количество проводов в группах, чтобы определить, к какой группе он относится.
Шаг 1
Перед началом разборки убедитесь, что устройство отключено от сети!
Снимите крышку и чашу с верхней части устройства.
Шаг 2
Переверните устройство вверх дном, чтобы его четыре ножки были направлены вверх.
Шаг 3
На нижней части каждой из четырёх ножек находится резиновая накладка. Для каждой накладки вставьте пластиковую инструмент между пластиковой ножкой и резиновой накладкой и подденьте накладку, чтобы снять её.
Шаг 4
Используя разводной ключ, выкрутите один разрезной винт диаметром 7 мм и длиной 10 мм со стороны латунной панели.
Шаг 5
Используя отвёртку с крестовой головкой, выкрутите винты с крестообразным шлицем длиной 10 мм и диаметром 7 мм из внутренней части всех четырёх ножек.
Малая ножка внизу теперь свободна и не прикреплена к устройству. Отложите её в сторону.
Шаг 6
Снимите латунную пластину с устройства и отложите её в сторону.
Шаг 7
Маркировка групп проводов по цвету упрощает их идентификацию при сборке.
Внутри устройства имеется три соединения, где провода скреплены винтами с крестовой головкой. Первое соединение содержит два провода, другие два — по три провода каждое.

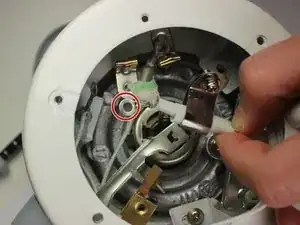

Выкрутите винт в соединении, расположенном с противоположной стороны от передней панели.
Пометьте каждый из двух проводов в этом соединении лентой одного цвета.
Шаг 8

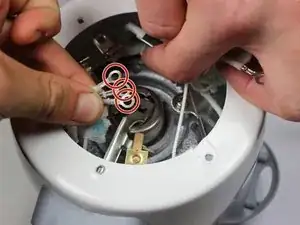

Выкрутите винт в соединении, расположенном сразу по часовой стрелке от панели с кнопками.
Пометьте три провода этого соединения лентой второго цвета.
Шаг 9

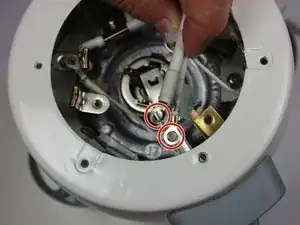

Выкрутите винт из соединения проводов, расположенного сразу за передней панелью.
Пометьте три провода в этом соединении лентой третьего цвета.
Шаг 10
Если требуется произвести ремонт, отличный от ремонта электрической цепи, сделайте его в первую очередь. Данное руководство подразумевает восстановление соединений проводов, что затруднит другие виды ремонта.
Эти шаги помогут определить, какие провода необходимо соединить в соединениях.
Всего имеется 8 проводов, сгруппированных в несколько групп.

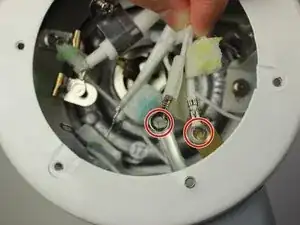

Найдите один из проводов шнура питания, покрытый толстым слоем пластика, закреплённый стяжкой вместе со вторым, более тонким проводом.
Шаг 11
Найдите два провода, соединённых стяжкой и покрытых только тонким слоем пластика.
Шаг 12
Найдите ещё один провод, подключённый к шнуру питания, покрытый толстым слоем пластика и не соединённый стяжкой ни с одним другим проводом.
Шаг 13
Оставшиеся три провода тонкие и не подключены к шнуру питания или к другим проводам при помощи стяжек.
Заключение
Шаги с 9 по 12 не требуют разборки какой-либо части устройства, поэтому повторной сборки не требуется. Если при сборке устройства какой-либо провод не был включён в соединение, соберите устройство, включив одиночный провод в соответствующее соединение, которое было идентифицировано на этом шаге.
Перевод руководства с ifixit.com
