Проверка работоспособности водяного насоса Nespresso/Nescafé Dolce Gusto

Изображение 1: Водяной насос от Nescafe Nespresso, распространённый и похожий на большинство моделей, поэтому проверку/тестирование с использованием этого насоса можно применять к любым похожим моделям.

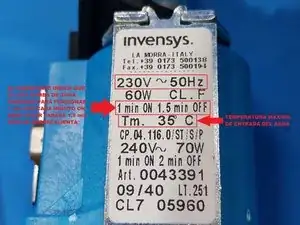

Изображение 2: Параметры водяного насоса, указанные производителем. Обратите особое внимание на требуемое напряжение, а также на время работы и время отдыха насоса, указанные производителем; кроме того, на максимально допустимую начальную температуру воды (хотя последняя не критична), насос выдерживает более высокую температуру.

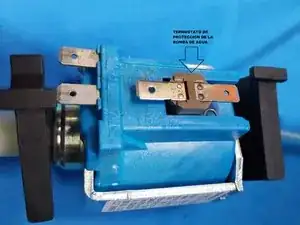

Изображение 3: Защитный термостат водяного насоса, подключённый последовательно с насосом. Он также переплетён с одним из питающих проводов.

Проверка обмотки насоса мультиметром в режиме омметра, выбирайте диапазон 10–20 МОм, в зависимости от возможностей мультиметра.

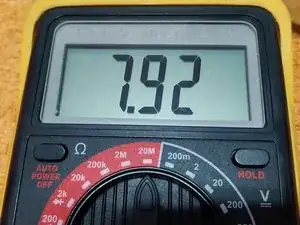

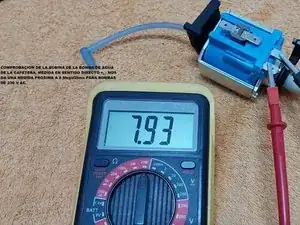

Для насоса 230 В сопротивление постоянного тока между красным и чёрным проводами должно быть в пределах 2–8 МОм. На этой фотографии измеряется 7,92 МОм.

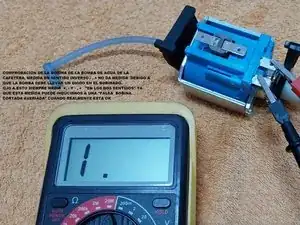

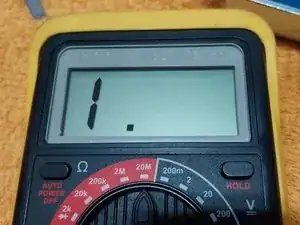

Измерение при обратной полярности обмотки. При чёрно/красной поляризации мультиметр должен показывать «1» без проводимости. Это связано с тем, что в обмотке встроен диод, который предотвращает обратный ток. Это могло бы дать ложноположительный результат, как будто обмотка неисправна, но при переключении полярности показания нормальные.

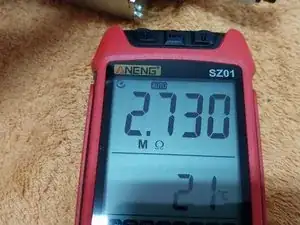

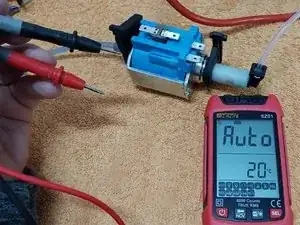

Повторите тесты с автоматическим/автод масштабируемым мультиметром. Вы увидите, что показания могут сильно различаться.

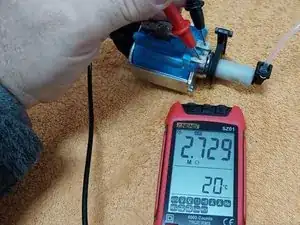

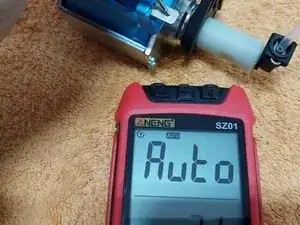

Изображение 2: Показание измерения — 2,729 МОм.

Подробные фотографии измерения

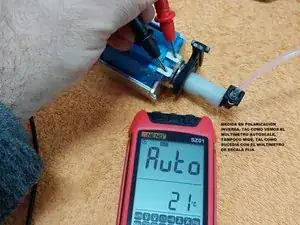

При смене направления щупов мы видим, что, аналогично первому мультиметру, мультиметр по-прежнему не показывает «AUTO = короткое замыкание», а показывает разомкнутую цепь.

Показания мультиметра дали корректное значение. Питание мотора насоса непосредственно от сети не обязательно, но при желании можно проверить и таким способом.

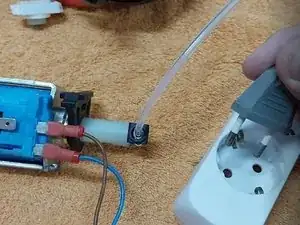

Нам нужен кабель с подходящим адаптером для вашей местности и два контакта «FASTON».

Когда кабель подключён к сети и к мотору, насос должен вибрировать и издавать тот же звук, что слышен при приготовлении кофе, что указывает на работоспособность водяного насоса. Учтите, что так как насос не подключён к воде, он может перегреться и сгореть, если тест проводить дольше 5–8 секунд.

После всех этих проверок мы убедились, что насос исправен.
