Замена сетевого кабеля Mr. Coffee для модели BVMC SC12BL1

На нижней панели кофемашины находится один винт. Для его откручивания нужен отвертка с Y-образным жалом размером 4 мм и длиной штанги не менее 1,5 дюймов.

Винт с Y-образным жалом.

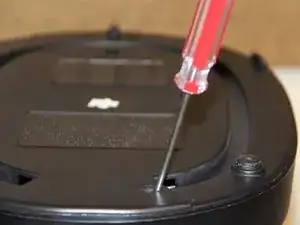

Используйте отвертку, чтобы надавить на прямоугольные вкладки, которые закреплены в прямоугольных отверстиях на задней части устройства. Затем проведите толкателем по шву основания от задней части к передней, чтобы освободить основание.

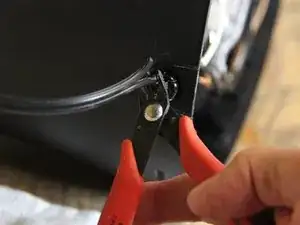

Обрежьте кабель снаружи устройства рядом с защитным устройством от натяжения кабеля. Этот обрезанный кабель будет использоваться в качестве нового сетевого кабеля.

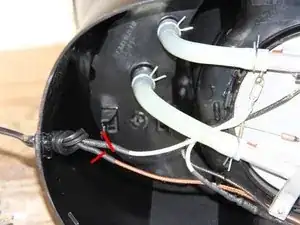

Сетевой кабель подключен к проводам высокой температуры внутри устройства. Обрежьте в том месте, где провода высокой температуры соединяются с сетевым кабелем.

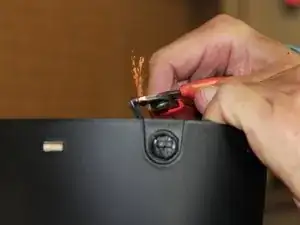

Внутри устройства снимите пластиковую изоляцию с проводов, которые заменяются. Затем вытяните медные провода.

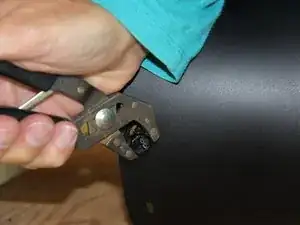

Удаление медных проводов облегчит снятие устройства от натяжения, которое необходимо сжать и вытащить снаружи устройства.

Пропустите восстановленный кабель через устройство от натяжения, убедившись, что его длины внутри достаточно, чтобы подключиться к проводам высокой температуры.

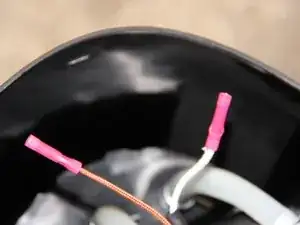

Подключите обжимные соединители к проводам высокой температуры.

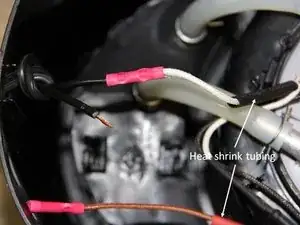

Если соединители не сжимаются при нагреве, обязательно наденьте термоусадочную трубку на провода высокой температуры перед подключением к электрическому кабелю.

Обожмите соединители к сетевому кабелю.

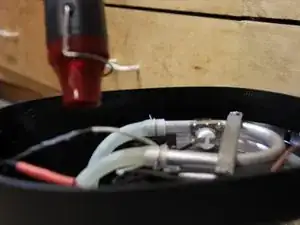

Используйте термовентилятор для усадки термоусадочной трубки вокруг прижатых соединителей.

Зажмите нижнюю панель обратно на устройство и прикрутите винт.
