Как разобрать и очистить переднее колесо робота-пылесоса bObsweep

Переверните Bob и открутите 7 винтов по периметру, которые удерживают крышку.

Снимите основную щетку. Открутите держатель и выньте щетку. Напоминание: Отложите этот винт отдельно от остальных, чтобы использовать его позже при установке обратно.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

В отсеке для щетки есть два отверстия под винты: одно в центре, одно на левом конце. Снимите оба и отложите для последующей сборки.

По краям bObsweep расположены ещё пять винтов. Два установлены сверху и снизу, и один — на правом конце основной щетки.

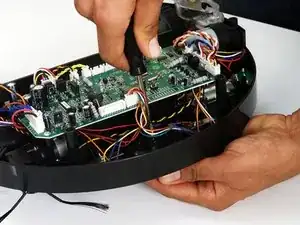

Переверните bOb обратно, чтобы видеть экран. Поднимите крышку, чтобы открыть основную плату bObsweep.

Отсоедините разъём питания от крышки. Схватите его и выдвиньте.

Снимите три штекера с материнской платы. Защипните маленькую белую защёлку сбоку каждого штекера и тяните прямо вверх, чтобы отсоединить их от платы.

1. В нижнем левом углу: маленький разъём с красным, чёрным и белым проводами.

2. Толстый белый провод, который присоединяется справа от предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий разноцветный разъём.

Отложите крышку в сторону и приступайте к ремонту.

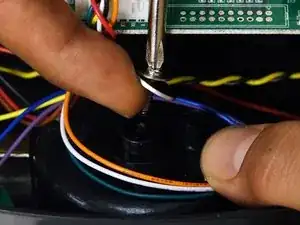

Один винт удерживает переднее колесо на месте. Он находится перед основной платой bObsweep.

Держите колесо снизу, пока выкручиваете винт.

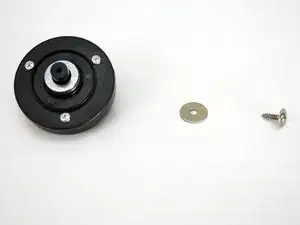

Отложите винт и шайбу для последующей установки.

Поднимите bObsweep, и переднее колесо снимется.

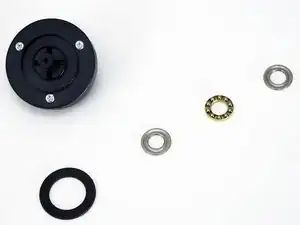

Между передним колесом и bObsweep находятся четыре шайбы. Обычно они находятся на верхней части колеса, но иногда могут застрять на корпусе. Проверьте нижнюю часть пылесоса, если какие-либо детали отсутствуют.

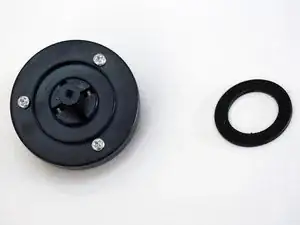

Там будет одна широкая чёрная шайба, которая входит в прорезанную часть колеса.

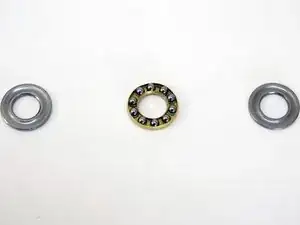

Ещё три шайбы составляют подшипниковую сборку на внутреннем кольце колеса.

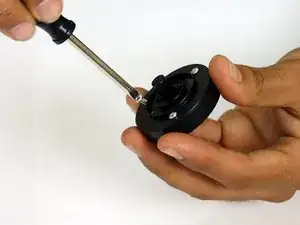

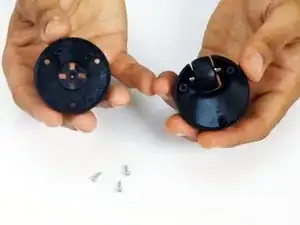

Отвинтите три винта, удерживающие переднее колесо в сборе. Вся деталь раскроется, чтобы вы могли снять и очистить каждую часть.

После очистки соберите все части обратно.

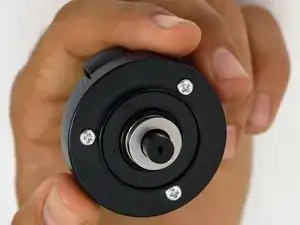

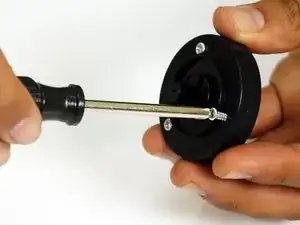

Держите колесо вместе при установке всех трёх винтов.

Установите шайбу и подшипниковую сборку обратно на переднее колесо в правильном порядке.

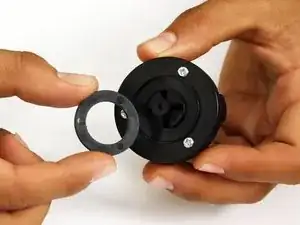

Большая чёрная шайба располагается сверху колеса. Сторона с номером 2 должна быть обращена вверх.

Подшипниковая сборка должна быть установлена в следующем порядке:

Установите одну серебристую шайбу-подшипник на колесо, плоской стороной вниз.

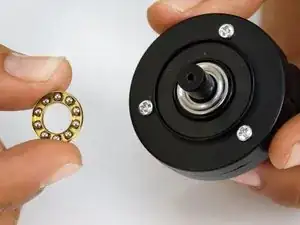

Далее установите золотой подшипник.

Последним устанавливается второй серебристый подшипник. На этот раз плоская сторона должна быть обращена вверх.

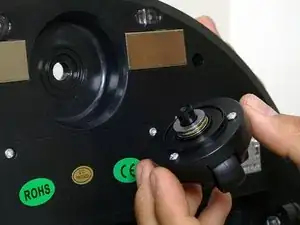

Верните полностью собранное переднее колесо на место под bObsweep.

Заново установите последнюю шайбу и винт изнутри bObsweep, удерживая колесо на месте. Это обеспечит надёжную фиксацию.
