Замена сенсорных датчиков прикосновения в пылесосе bObi

Снимите переднее колесо bObi, чтобы получить доступ к одному из винтов, держащих корпус bObi.

Убедитесь, что колесо повернуто ближе к передним сенсорным датчикам bObi. Используйте отвертку как рычаг — колесо отщелкнется и выйдет наружу.

Выверните больший винт, который расположен глубже в отсеке колеса.

Снимите пылевой контейнер bObi.

Выверните 2 винта рядом с контейнером и 2 меньших винта над основными щетками.

Поднимите держатель щеток. Чтобы полностью отсоединить, отключите его от bObi.

Снимите два винта в точке крепления контакта пылевого контейнера внутри bObi.

Под основными щетками находится 4 винта. Выверните их и раскройте корпус bObi, чтобы получить доступ к основной плате.

Отключите два электронных разъёма, соединяющих крышку bObi с основной платой — крышка будет полностью снята.

Полосы сенсоров под 80 внешними сенсорными элементами bObi подключены к плате крышки двумя проводами: одним красным и одним белым.

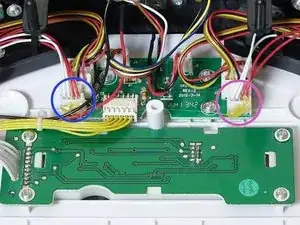

Электронный разъём слева подключает правую половину сенсоров прикосновения bObi.

Разъём справа управляет левой половиной сенсоров прикосновения bObi.

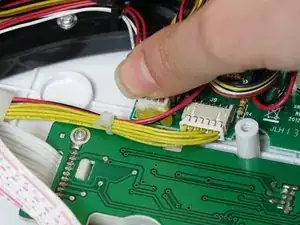

Снимите соответствующий разъём сенсорной полосы с платы крышки.

Протяните оба провода к концу бампера.

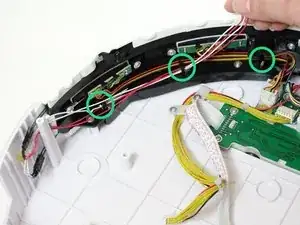

Продолжайте вдоль внутреннего края бампера, пока провода не освободятся из держателей.

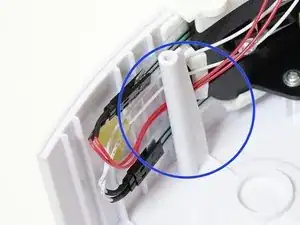

Затем вытяните оба провода из стойки на краю бампера.

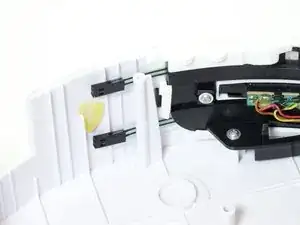

Отведите каждый провод в сторону, чтобы отсоединить его от адаптера сенсора прикосновения.

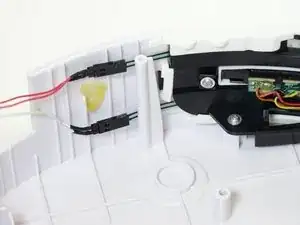

Подключите белый провод к нижнему контакту полосы сенсора, а красный — сверху.

Уложите провода за белую стойку на конце бампера. Затем проденьте их обратно через крючки.

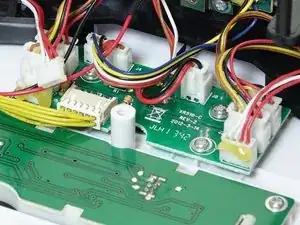

Плотно вставьте электронный разъём для нового датчика в свободное гнездо.

Чтобы собрать bObi обратно, следуйте инструкциям в руководстве по сборке: Закрытие корпуса bObi после ремонта
