Снятие заварочного узла Jura Impressa S

Всегда отключайте сетевой шнур от розетки.

Выньте поддон для чашек.

Снимите крышку, закрывающую контейнер для кофейных зёрен.

Удалите все кофейные зёрна, которые только возможно удалить.

Вытяните регулятор помола кофемолки строго вверх.

Снимите четыре винта Torx T15.

Снимите нагревательную пластину для чашек.

Её можно открыть как книжку.

Под нагревательной пластиной для чашек находятся ещё три винта Torx T15. Снимите их.

Верхняя крышка теперь свободна. Поднимите её и отложите в сторону.

Снимите ручку парового клапана простым потягиванием.

Передняя крышка закреплена винтом Torx T15. Снимите его.

Теперь переднюю крышку можно приоткрыть как дверь на несколько сантиметров. Петля находится слева.

Различные шланги мешают дальнейшему открытию передней крышки. Необходимо снять клавиатуру парового клапана с крышки.

Используйте лопаточку, чтобы немного приподнять две защёлки в верхней части передней крышки и освободить верхнюю часть клавиатуры.

Поднимите клавиатуру вверх и отведите её назад. Паровая трубка выйдет из своего соединения.

Все шланги могут оставаться подключёнными.

Снимите силиконовый шланг, ведущий от парового клапана к кофейному соплу. Если он зафиксирован хомутом, сначала его нужно снять.

Передняя крышка теперь свободна и может быть открыта.

Горячая вода из бойлера подаётся по напорному шлангу с угловым соединителем к сливному клапану. Соединитель закреплён хомутом.

На старых моделях шланг вставлен без монтажного кронштейна. При повторной сборке этот шланг трудно подсоединить. Чтобы упростить задачу, купите уголок для соединения — он недорогой.

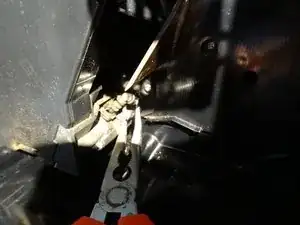

Сдвиньте хомут с соединителя.

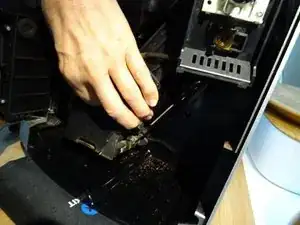

Поднимите угловой соединитель вверх от сливного клапана. Возможно, потребуется приложить силу.

Соединитель уплотнён уплотнительным кольцом. Кольцо может остаться как на самом соединителе, так и в сливном клапане. Замените его при сборке.

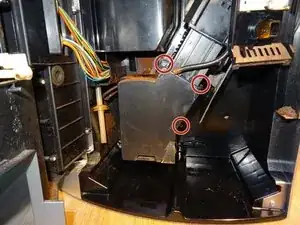

Снимите три винта Torx T15: по одному внизу слева и два внизу справа.

Теперь можно снять заварочный узел. Он зафиксирован защёлками по верхнему краю. Сначала потяните за нижний край, затем опустите заварочный узел. Вы сможете вынуть его, когда верхние защёлки освободятся.

Для разборки и обслуживания заварочного узла используйте это руководство.

Для разборки и обслуживания сливного клапана используйте это руководство.
