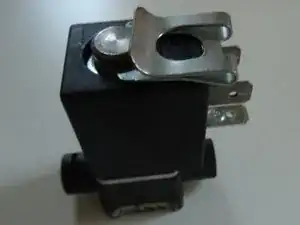

Замена магнитного клапана модели Jura Impressa S

Всегда отключайте сетевой шнур от розетки.

Выньте поддон для кофе

Снимите крышку, закрывающую контейнер для кофейных зерен

Удалите все кофейные зерна, которые возможно извлечь.

Поднимите регулятор жерновой кофемолки вертикально вверх

Снимите четыре винта Torx T15

Снимите нагревательную пластину для чашек.

Её можно открыть как книгу.

Под нагревательной пластиной для чашек находятся ещё три винта Torx T15. Снимите их.

Верхняя крышка теперь свободна. Поднимите её и отложите в сторону.

Задняя панель закреплена двумя фирменными винтами с овальной головкой. Они похожи на заклёпки, но на самом деле являются винтами. Их единственная цель — усложнить доступ к нашему устройству. Их можно снять с помощью биты для овального шлица. (Входит в наборы некоторых инструментов iFixit или доступна у поставщика Jura или iFixit). В крайнем случае попробуйте плоскогубцы с тонкими губками. Здесь руководство своими руками.

Снимите два винта с овальной головкой на нижнем крае задней панели.

Поднимите панель вверх.

Снимите ручку парового клапана, просто потянув её.

Передняя крышка закреплена винтом Torx T15. Снимите его.

Теперь переднюю крышку можно открыть как дверцу на несколько сантиметров. Петля находится слева.

Различные шланги мешают дальнейшему открытию передней крышки. Необходимо снять клавиатуру парового клапана с крышки.

Используйте лопатку, чтобы приподнять два защёлкивающих выступа в верхней части передней крышки немного, чтобы освободить клавиатуру сверху.

Поднимите клавиатуру вверх и подтяните её назад. Паровой патрубок выйдет из своего соединения.

Все шланги могут оставаться подключёнными.

Снимите силиконовый шланг, ведущий от парового клапана к кофейному соплу. Если он закреплён хомутом, сначала снимите хомут.

Передняя крышка теперь свободна и может быть полностью открыта.

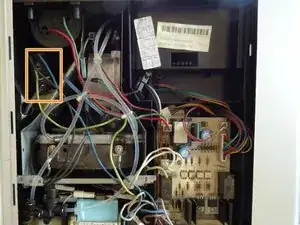

Соленоидный клапан расположен в верхней левой задней части аппарата (отмечен оранжевым). Он установлен в наклонной части каркаса для нагревателей. Клапан можно легко снять, не вынимая каркас. Если Вы всё же хотите вынуть каркас, инструкции можно найти здесь.

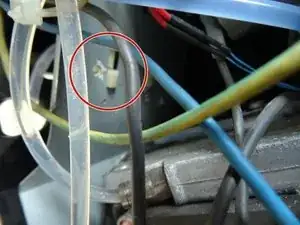

Белая опора клапана зафиксирована в двух продолговатых отверстиях в наклонной части металлического каркаса. Носитель нужно сдвинуть вверх примерно на 1 см, затем клапан можно вынуть.

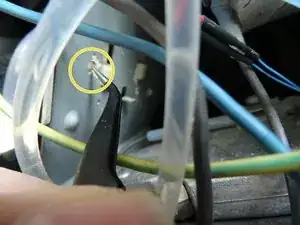

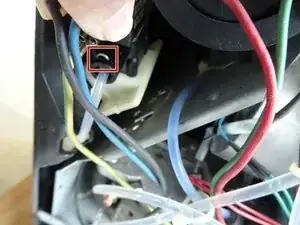

Носитель удерживается на месте двумя небольшими пластиковыми защёлками. Надавите на пластиковые защёлки снизу с помощью изогнутого острого инструмента, тогда защёлки освободятся.

Выньте клапан вверх.

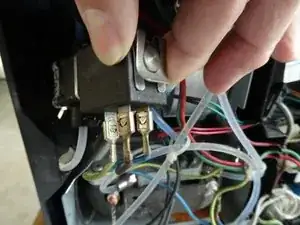

Клапан всё ещё подключён тремя проводами. Снимите клеммы проводов, запомните расположение.

Клапан подсоединён шлангами спереди и сзади. Выведите зажимы и отсоедините шланги. На шланге для уплотнения установлен уплотнительное кольцо. Оно может застревать на шланге или в клапане. При сборке замените его на новое.

Существуют клапаны с соединениями Legris. В этом случае нет зажимов, но шланги нужно прижать к клапану, затем маленькое кольцо на соединении также нужно прижать к клапану. После этого шланг можно вытащить с небольшим усилием.
