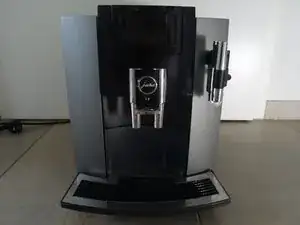

Процедура вскрытия Jura Impressa E4 - E8 (новые модели)

Не забывайте: отключите шнур питания!

Снимите все съёмные элементы: контейнер для кофейной гущи, поддон для жмыха, резервуар для воды и кофейные зёрна.

Откиньте вниз клапан над резервуаром для воды.

В самом низу задней панели находится препятствие: два винта с овальной головкой, похожие на заклёпки. Их можно открутить специальным инструментом. В iFixit овальный наконечник входит в состав наборов инструментов, также его можно приобрести у дистрибьюторов или найти в интернете. Производитель намеренно усложняет нам задачу!

Вы также можете сделать такой инструмент самостоятельно.

Открутите два винта с овальной головкой.

Боковая панель со стороны резервуара для воды крепится двумя винтами Torx T15. Открутите их.

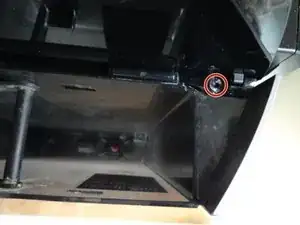

Боковая панель с выключателем крепится спереди снизу одним винтом Torx T15. Открутите его.

Слегка сдвиньте обе боковые панели назад и вытяните их снизу, после чего снимите. Пока не снимайте полностью боковую панель с выключателем.

Поверните выключатель немного по часовой стрелке и снимите его. Отложите боковую панель в сторону.

Поднимите боковую панель со стороны резервуара для воды немного вверх и вытяните снизу. Затем снимите её и отложите в сторону.

Установка боковой панели обратно немного затруднена. Нужно одновременно защёлкнуть несколько фиксаторов. Удобнее это делать, если слегка поднять направляющую уплотнителя резервуара для воды при установке боковой панели. Затем опустите их вниз.

Снимите регулятор помола.

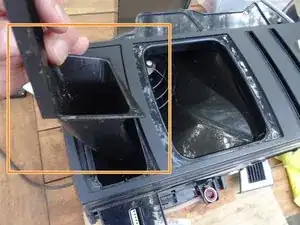

Извлеките желоб подачи молотого кофе.

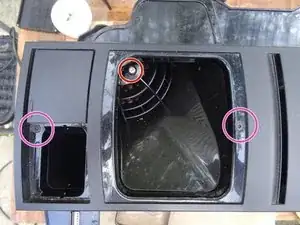

Открутите винт Torx T15 в бункере для зёрен.

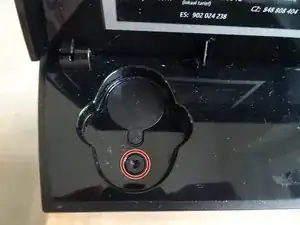

Открутите последний винт, удерживающий верхнюю часть спереди.

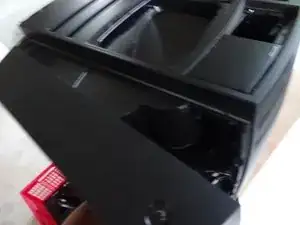

Теперь можно снять верхнюю крышку — она слегка зафиксирована.

Для большинства ремонтов этого достаточно, однако может потребоваться дополнительно открутить заднюю крышку и снять её.

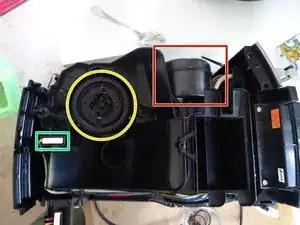

Вид сверху.

Нагреватель

Мельница

Датчик для молотого кофе
