Замена расходомера модели Jura Impressa S

Задняя панель закреплена двумя фирменными винтами с овальной головкой. Они выглядят как заклёпки, но на самом деле являются винтами. Их единственная цель — не пускать нас внутрь собственных устройств. Вы можете снять их с помощью биты для овального шлица. (Входит в некоторые наборы инструментов iFixit или доступна у поставщика Jura или iFixit). В крайнем случае попробуйте плоскогубцы с тонкими губками. Здесь — руководство «сделай сам».

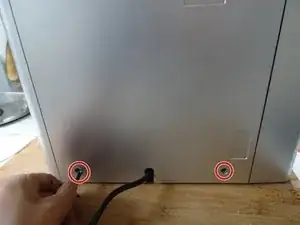

Снимите два винта с овальной головкой на нижнем крае задней панели.

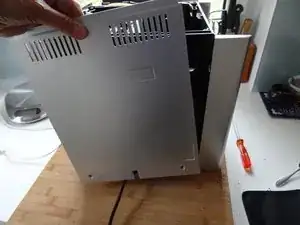

Поднимите панель вверх.

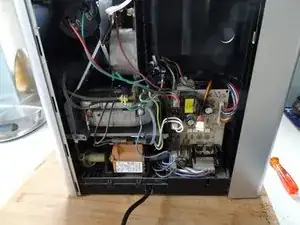

Расходомер расположен за основной платой.

Отключите все разъёмы от материнской платы. Для повторной сборки отметьте, в какие слоты они были вставлены.

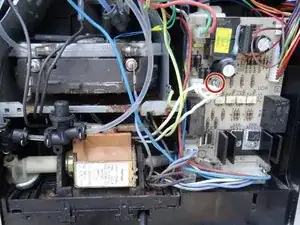

Плата закреплена винтом. Выкрутите его.

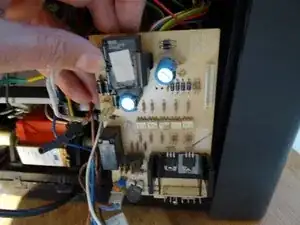

Поднимите плату примерно на 5 мм. Затем аккуратно выньте её.

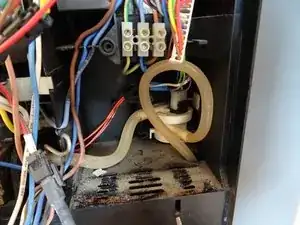

Под ней виден расходомер. Он зажат на круглой пластиковой опоре. Опора зафиксирована в основании тремя защёлками.

Отсоедините впускной и выпускной шланги.

Освободите три защёлки и поднимите опору с расходомером.

Извлеките расходомер. Он висит только на проводах.

Примечание: следующие снимки сделаны на другой модели, но ремонт в основном тот же.

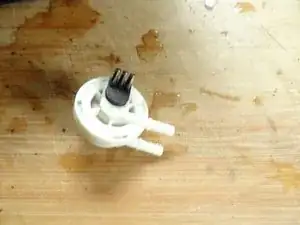

Подуйте в расходомер через нижнее сопло. Воздух должен проходить довольно легко, и вы должны услышать, как вращается турбина.

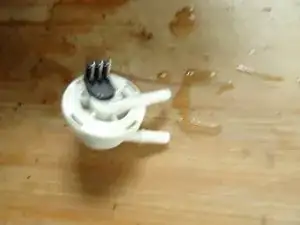

Верхняя половина расходомера зафиксирована поворотной защёлкой. Поверните верхнюю часть немного против часовой стрелки.

Снимите верхнюю половину. Обратите внимание на уплотнительное кольцо. Турбина легко поднимается.

Теперь вы можете всё хорошо очистить и удалить накипь. В частности, очистите впускное сопло, например иглой. Отверстие довольно узкое.

Если турбина по‑прежнему не вращается свободно, расходомер необходимо заменить. Сам датчик также может быть неисправен.
