Разборка устройства для приготовления кофе моделей Jura Impressa C E F

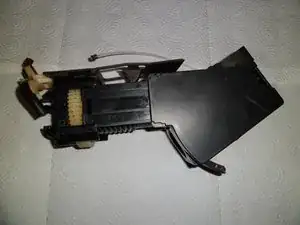

Когда вынимаете группу для заваривания Jura, она имеет ТОЛЬКО один винт (в металлическом фильтре, это PH2). Все легко собирается.

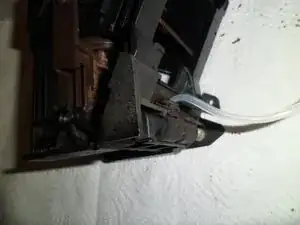

Сначала снимите кофейный шланг сверху. Просто потяните.

Также снимите шланг на другом конце.

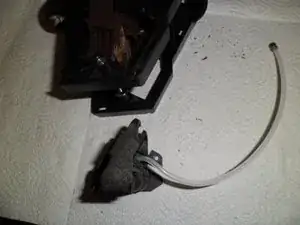

Снимите лопатку. Она зафиксирована сверху. Очень гибкая.

Для этого руководства я выбрал уже очищенную группу заваривания. Во время обслуживания она будет очень жирной, и повсюду останутся кофейные крошки. Возьмите бумажные полотенца для работы. Для обезжиривания используйте зубочистку, зубную щетку и обезжиривающий спрей.

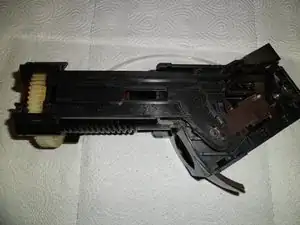

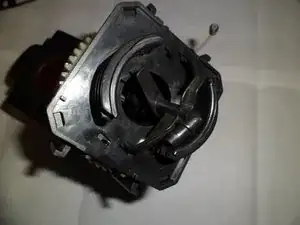

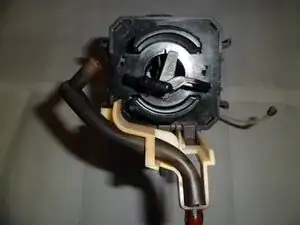

Здесь вы можете видеть зажим лопатки, а также белую деталь, которая удерживает кофейный шланг на месте.

Верхняя часть кофейной трубки также зафиксирована. Поверните ее и нажмите на зажимы. Она отскочит. Уплотнительного кольца нет. Уплотнительное кольцо для этого соединения находится внутри верхнего кофейного поршня на верхней части трубки от клапана Крема. Я покажу это позже.

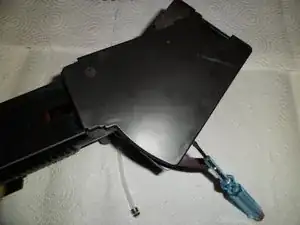

Крышка над белым шестеренчатым колесом имеет 4 зажима, по одному в каждом углу. Используйте маленькую отвертку, чтобы поддеть ее.

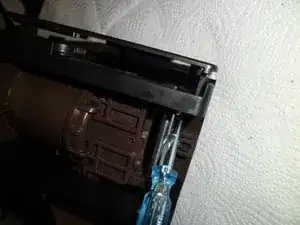

Теперь освободите боковую крышку. У нее 4 зажима. Вы можете открыть их, нажав пальцем или маленькой отверткой.

Деталь четырех зажимов. Будьте осторожны, они могут сломаться.

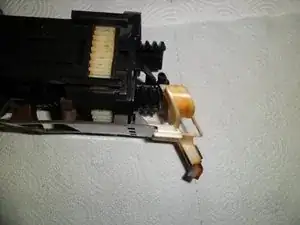

Я не знаю, как называется этот элемент. Его легко можно поднять, как показано на фото.

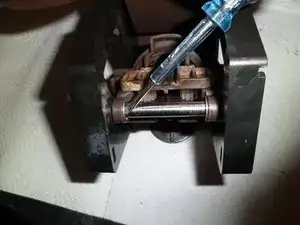

Существует маленькое металлическое кольцо. Отвертка указывает на него. Поднимите его вверх.

С другой стороны процедура такая же.

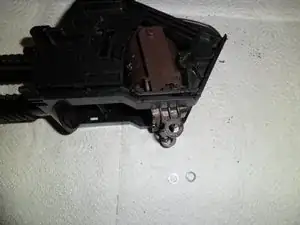

Всего в группе заваривания четыре металлических кольца. Одно находится в этой части с каждой стороны, еще по одному внутри механизма с каждой стороны.

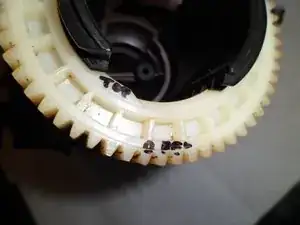

Теперь напишите "ВЕРХ" на белом шестеренчатом колесе. Если оно установлено вверх дном при сборке, оно не сможет правильно вращаться. Это правда.

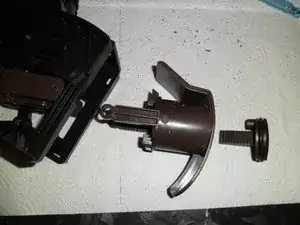

Поверните шестеренчатое колесо и вытяните верхний цилиндр для заваривания (поршень).

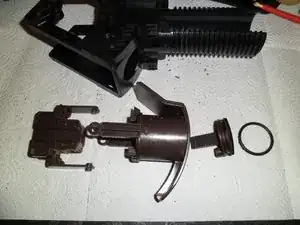

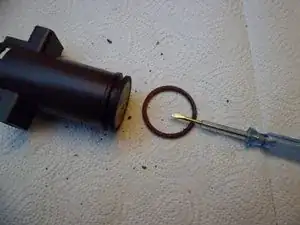

Теперь вы можете заменить уплотнительное кольцо.

Если сломанное уплотнительное кольцо было проблемой и вы не хотите разбирать группу заваривания до конца, вы можете начинать собирать ее обратно в обратном порядке. :) Но подумайте об этом: в нижнем поршне группы заваривания есть второе уплотнительное кольцо.

Внутри верхнего поршня есть трубка, которую можно немного повернуть, а затем вытащить. Осторожно. С обеих сторон находятся черные уплотнения. Обратите внимание на ориентацию этой детали!

Внутри этой кофейной трубки на нижнем конце находится клапан Крема. Этот клапан создает давление в кофейной жидкости; это придает вкус и Крему из эфирных масел кофейных зерен, так как кофе проходит через этот клапан. Вот секрет, почему кофе Jura имеет отличный вкус. :)

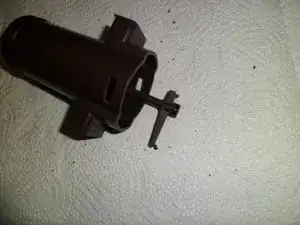

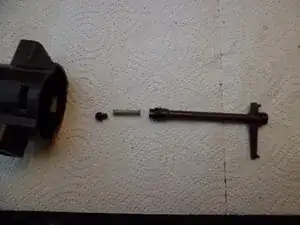

Сопло клапана Крема имеет пружину и резиновую крышку. Оба легко снимаются.

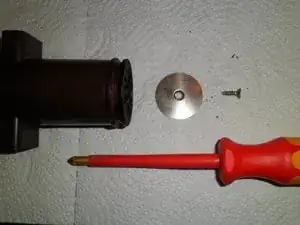

С другой стороны поршня находится кофейный фильтр. Он удерживается на месте винтом PH2. Когда винт будет выкручен, металлический фильтр можно снять.

Чтобы добраться до нижнего поршня группы заваривания, необходимо снять дренажный клапан.

Возможно, дренажный клапан уже выпал из группы заваривания, так как он удерживается только двумя боковыми крышками группы. Не паникуйте, его можно просто возвратить на место.

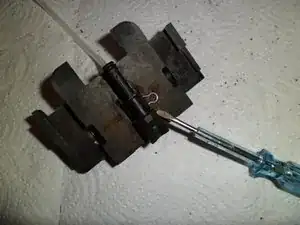

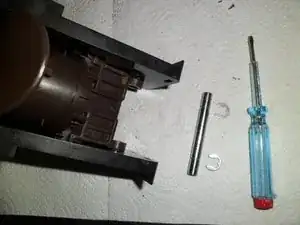

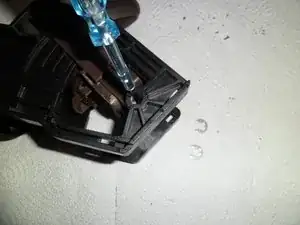

Теперь удалите ось. Внутри находятся два стопорных кольца. Отвертка указывает на одно из них. Используйте отвертку, чтобы освободить эти стопорные кольца.

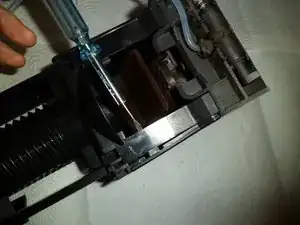

Теперь протолкните ось через шасси. Когда группа заваривания грязная и жирная, она будет двигаться плохо — поэтому положите группу на бок и продвигайте ось с помощью отвертки.

Поверните нижнее шестеренчатое колесо немного, как показано на фотографии. Теперь должны упасть два кольца, о которых я уже говорил ранее.

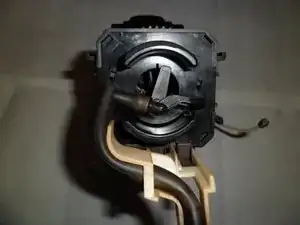

Затем используйте отвертку, чтобы вытолкнуть нижний поршень из нижнего механизма шестерен. Обратите внимание на ПОЛОЖЕНИЕ поршня из-за ориентации сопла, через которое вода поступает в группу заваривания. Если оно будет установлено неправильно при сборке, группа заваривания сломается!!!

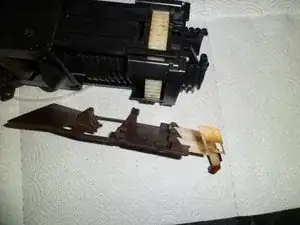

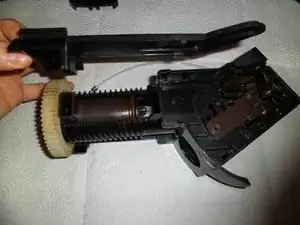

Направляющая нижнего поршня также может быть снята с группы заваривания. На первом изображении показана ориентация поршня и направляющей, как это правильно.

Зубчатый механизм от направляющей можно немного повернуть и также снять с группы заваривания. На втором изображении также показано уплотнительное кольцо нижнего поршня.

Когда под варочной группой скапливается много воды, это может свидетельствовать о поврежденном уплотнении внутри дренажа. Поэтому я создал специальный клапан дренажа, вы найдёте его в разделе Обслуживание кофемашины.
