Ремонт распределителя выдачи моделей Jura Impressa S

Всегда отключайте сетевой шнур от розетки.

Выньте поддон для чашек

Снимите крышку запечатывающую контейнер для зерен

Уберите все кофейные зерна, которые только сможете достать.

Вытащите регулятор жерновой кофемолки строго вверх

Удалите четыре винта Torx T15

Снимите нагревательную пластину для чашек.

Ее можно открыть как книгу.

Под нагревательной пластиной для чашек находятся ещё три винта Torx T15. Удалите их.

Верхняя крышка теперь свободна. Поднимите её и отложите в сторону.

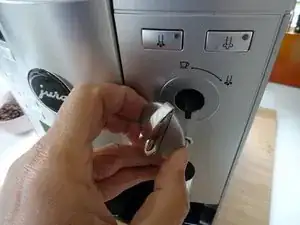

Снимите ручку парового клапана, просто потянув её.

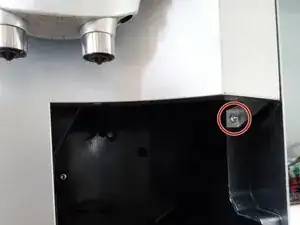

Передняя крышка закреплена винтом Torx T15. Удалите его.

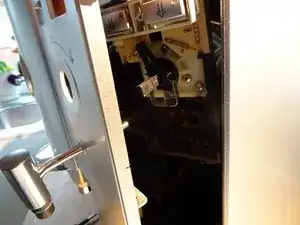

Теперь переднюю крышку можно приоткрыть как дверь на несколько сантиметров. Петля находится слева.

Различные шланги мешают дальнейшему открытию передней крышки. Необходимо снять клавиатуру парового клапана с крышки.

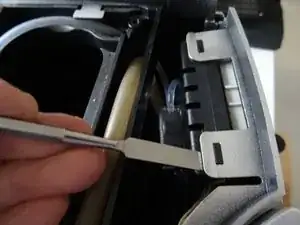

Используйте лопатку, чтобы немного приподнять два защелкивающихся выступа в верхней части передней крышки, чтобы освободить клавиатуру сверху.

Поднимите клавиатуру вверх и отведите её назад. Паровая трубка выскользнет из своего соединения.

Все шланги можно оставить подключёнными.

Снимите силиконовый шланг, ведущий от парового клапана к кофейному носику. Если он закреплён хомутом, сначала его необходимо удалить.

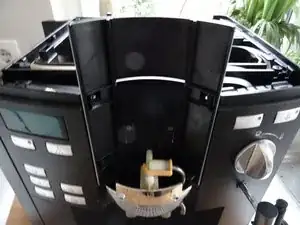

Передняя крышка теперь свободна и может быть полностью открыта.

Поверните машину так, чтобы задняя часть была обращена к вам, и поднимите кофейный носик вверх настолько, насколько он позволяет.

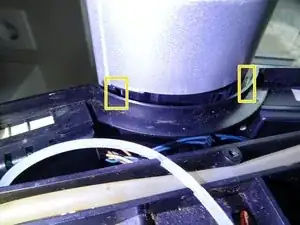

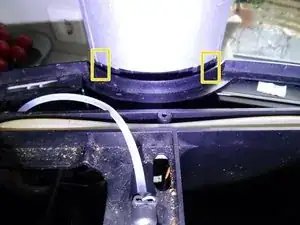

Непосредственно над верхним краем корпуса на задней части кофейного носика есть два отверстия. В них вы увидите два фиксатора. Осторожно нажмите защёлки внутрь, затем вы сможете снять крышку кофейного носика.

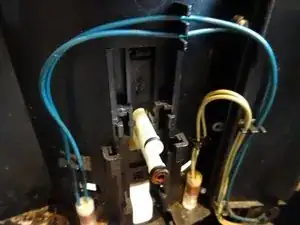

Открытый распределитель выдачи кофе выглядит так.

Откройте переднюю панель как дверь.

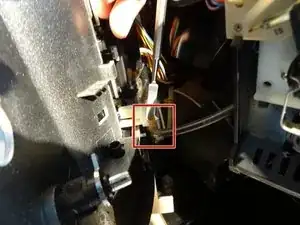

Подающие линии соединены угловым элементом. Сверху на угловом элементе находится зажим. Аккуратно подогните его немного вверх и выньте угловой элемент. Сначала он может немного заедать.

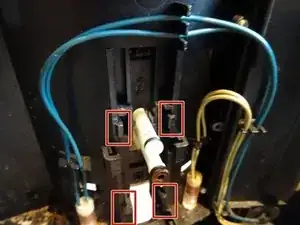

Кофейный носик всё ещё защёлкнут четырьмя фиксаторами. Аккуратно нажмите четыре защёлки внутрь — это довольно трудно — и выньте кофейный носик вперёд.

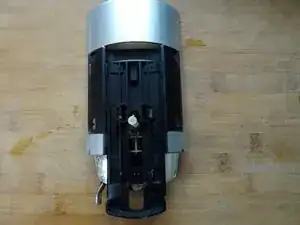

Так выглядит кофейный носик со стороны задней части.

Хромированный распределитель кофейного носика необходимо выдвинуть для очистки. Вероятно, он заедает при первом снятии.

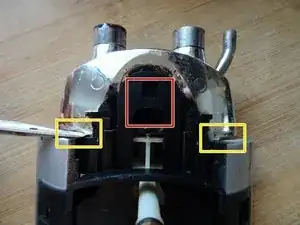

Распределитель зафиксирован защёлкой. Осторожно подденьте защёлку металлической лопаткой.

Поместите инструмент-рычаг в зазор между распределителем и кофейным носиком. Аккуратно поочерёдно приподнимайте распределитель примерно на 8 мм слева и справа, пока он не выйдет.

Переверните кофейный носик вверх дном. Для очистки необходимо вынуть внутренний кофейный носик.

В этой модели всё ещё вставлена металлическая трубка для чайной воды. Сначала ослабьте пластиковую фиксацию, затем аккуратно вытяните трубку, совершая шевелящие движения.

Внутренний вход для кофе всё ещё защёлкнут. Отпустите защёлку и выньте его.

Следите за магнитами, которые служат тормозом для скользящей пластины. Не потеряйте их.

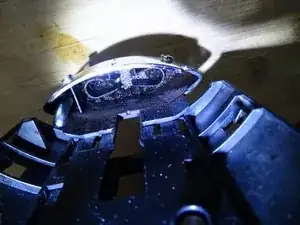

Коллектор выхода кофе в этом узле был неприятно грязным. Страдает аромат кофе. Кофе больше не проходил должным образом.

Можно полностью снять распределитель, но это не абсолютно необходимо. Тщательно очистите все детали или замените их, если что-то повреждено.
