Ремонт/замена водяного клапана Jura Impressa S Model
Паровой клапан находится за вращающейся ручкой в верхней правой части. Он используется для управления подачей пара и горячей воды. Клапан может иметь различные неисправности: он может работать туго, протекать или быть забитым. Часто неисправность можно устранить — заменить уплотнение или удалить известковый налет. Это показано здесь.
Примечание: Существуют разные модели этого клапана. Ваш клапан может выглядеть немного иначе, но процедура в основном та же.
Шаг 1
Всегда отключайте шнур питания от розетки.
Выньте поддон для чашек
Снимите крышку, закрывающую контейнер для зерен кофе
Удалите как можно больше кофейных зерен.
Вытащите регулятор жерновой кофемолки строго вверх
Удалите четыре винта Torx T15
Шаг 2
Снимите плиту подогрева чашек.
Её можно открыть, как книгу.
Под плитой подогрева чашек находятся ещё три винта Torx T15. Удалите их.
Шаг 3
Верхняя крышка теперь освобождена. Поднимите её и отложите в сторону.
Шаг 4
Снимите ручку парового клапана, просто потянув её.
Передняя крышка закреплена винтом Torx T15. Удалите его.
Шаг 5
Теперь переднюю крышку можно открыть как дверь на несколько дюймов. Петля находится слева.
Шаг 6
Различные шланги мешают дальнейшему открытию передней крышки. Необходимо снять панель кнопок парового клапана с крышки.
Используйте лопатку, чтобы немного приподнять два защёлкивающихся выступа вверху передней крышки, чтобы освободить панель сверху.

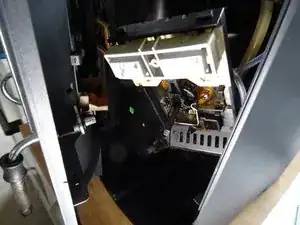

Поднимите панель вверх и отведите её назад. Паровая трубка выйдет из своего соединения.
Все шланги можно оставить подключёнными.
Шаг 7
Снимите силиконовый шланг, идущий от парового клапана к кофейному соплу. Если он закреплён стяжкой, её нужно сначала снять.
Передняя крышка теперь свободна и может быть полностью открыта.
Шаг 8

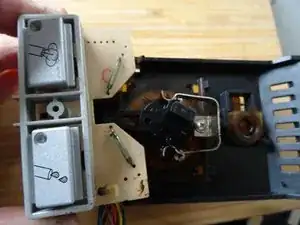

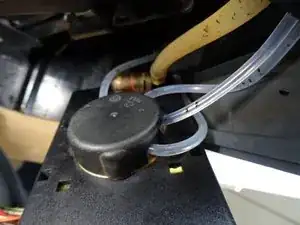

На первой фотографии показан передний вид устройства, на двух других — задний.
Шаг 9

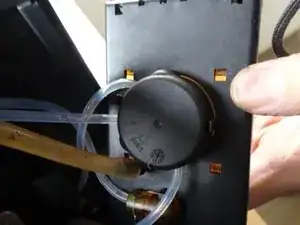

Ослабьте защёлки на чёрной крышке и аккуратно снимите её.
Отсоедините все соединения шлангов. На концах есть маленькие уплотнения (O-образные кольца), они также могут застрять в корпусе клапана. Снимите уплотнения и при повторной сборке замените их новыми.

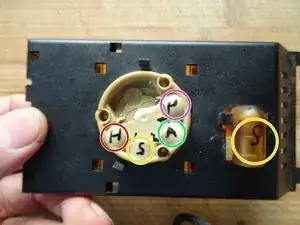

Точно запомните, где какой шланг был подключён, например, фотографией или пометкой точек подключения. На третьем фото показаны пометки соединений (у некоторых моделей это может выглядеть иначе):
H = Нагрев
S = Генератор пара включён
S = Генератор пара выключен
A = Клапан сброса давления (уголок)
P = Насос
Шаг 10

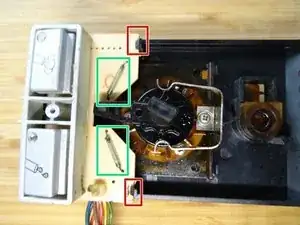

Осторожно отщёлкните плату с переключателями. Внимание: два герконовых переключателя (отмечены зелёным) выполнены из стекла и очень легко ломаются.
Освободите две защёлки на плате кнопок.
Поднимите плату очень осторожно за нижнюю часть и снимите её с устройства.
Устройство освобождено.
Шаг 11
Ослабьте четыре защёлки на паровом клапане.

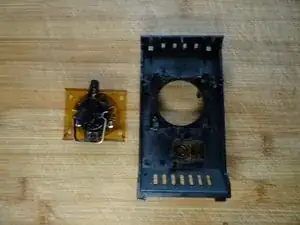

Осторожно поднимите паровой клапан вверх.
Шаг 12
В следующих шагах будьте очень осторожны: внутри клапана находятся два керамических диска, которые легко прилипают. Если они выпадут, они легко разобьются.

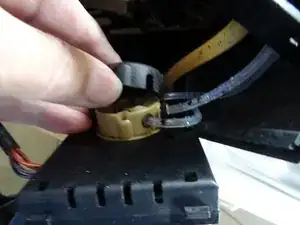

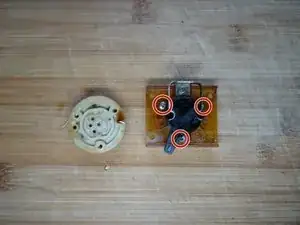

Ослабьте три винта Phillips на чёрной крышке клапана и очень медленно поднимите её вверх, чтобы снять с корпуса клапана.
Шаг 13

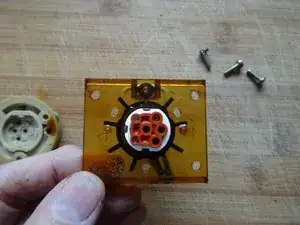

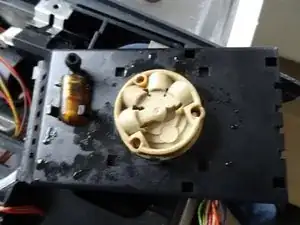

Переверните крышку клапана. Становится видна формованная прокладка. Убедитесь, что она правильно расположена; при сборке она должна снова сесть в корпус клапана, иначе клапан не будет работать.

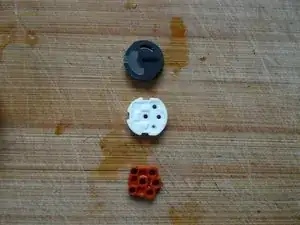

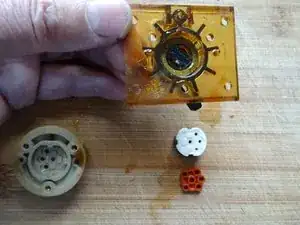

Осторожно извлеките формованную прокладку и два керамических диска. Запомните точное положение установки.
Теперь можно очистить все детали. Если прокладка повреждена, её нужно заменить.
При сборке строго соблюдайте правильную ориентацию.
Заключение
Соберите устройство, выполняя шаги в обратном порядке.
Перевод руководства с ifixit.com
