Замена нагревателя Jura

Инструкция подходит почти для всех моделей Jura и схожих, например AEG и Krups.

Отключите устройство от сети!

Снимите резервуар для воды.

На задней стороне имеется препятствие: четыре винта с овальными головками, похожие на заклёпки. Их можно удалить с помощью специальной биты с овальным шлицем. Такие биты продаются в iFixit в комплектах инструментов, а также у некоторых поставщиков Jura или в интернете. Jura старается не допустить нас внутрь своих устройств!

С помощью биты с овальной головкой вы можете выкрутить их. Если у вас её нет, можно аккуратно использовать плоскогубцы. Хорошо бы в дальнейшем заменить винты на обычные.

Вы даже можете изготовить свой собственный специализированный инструмент

Под каждой из боковых крышек находятся два винта Torx T15. Снимите их. Теперь снимите верхнюю крышку. Иногда она заедает, и необходимо приложить небольшое усилие.

Боковые панели необходимо сдвинуть назад примерно на 1 см. Иногда сдвинуть их бывает немного трудно. При необходимости вставьте пластиковое расширительное приспособление в зазор между боковыми панелями и передней панелью. Заднюю крышку можно легко снять.

Убедитесь, что устройство отключено от сети?

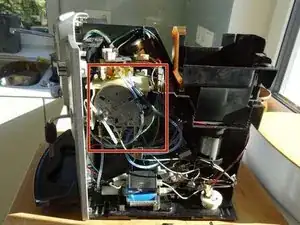

Блок выделен здесь красным цветом.

В более старых моделях термоблок имеет совершенно другую форму (изображения 3). Руководство по его замене можно найти здесь.

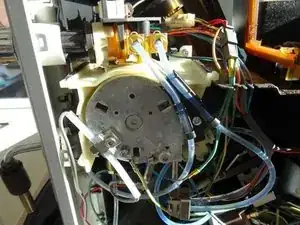

К нему подключены три трубки подачи воды или пара.

Три кабеля питания.

Термопара.

Сначала разожмите защёлки на соединителях трубок, затем извлеките трубки.

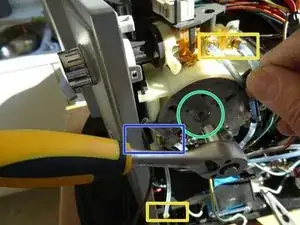

Затем снимите силовые кабели: серый кабель, ведущий к термопредохранителю, синий — напрямую от нагревателя (его можно снять и позже), а жёлто-зелёный защитный кабель откручивается.

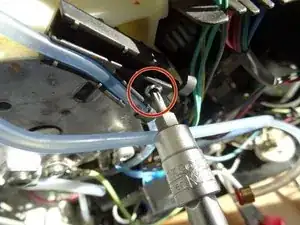

Два тонких синих провода ведут к датчику температуры, его нужно открутить.

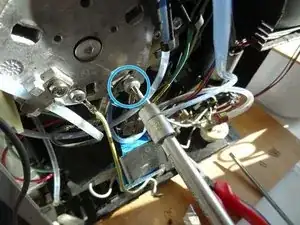

Центральный винт с шестигранной головкой ослабляется.

Открутите держатель трубки, после чего блок освобождается.

Вот сам блок. Если повезёт, можно протолкнуть засор из отверстий с помощью проволоки. Обычно это не помогает. Блок вскрыть невозможно, его необходимо заменить.

Это термопредохранитель. Сначала снимите наконечник кабеля, затем открутите его и установите вместе с кабелем на новый блок, а также подключите жёлто-зелёный защитный провод.

Чтобы установить блок, необходимо выдвинуть световод, ослабив отмеченный винт.

Он фиксируется двумя зацепами, которые можно приподнять отвёрткой.

Паровой клапан приводится в действие пластиковым диском с крестообразным вырезом. Чтобы ослабить, нужно осторожно потянуть переднюю стенку наружу, после чего можно извлечь весь узел.

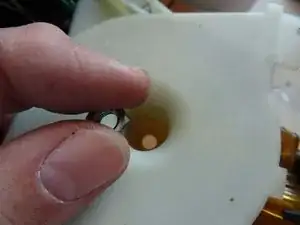

Теперь видно, почему всё это было необходимо: на тыльной стороне световода имеется выемка. Внутри находится гайка, фиксирующая большой винт, с помощью которого блок крепится.

Сначала установите новый блок, закрутив его в световод.

Теперь проделайте все шаги в обратном порядке!
