Удалите блок заваривания Jura
Блок заваривания — центральный компонент кофемашины. Он требует регулярной очистки и обслуживания, в частности, уплотнения необходимо периодически заменять. К сожалению, блок заваривания в устройствах Jura и аналогичных, например, Krups, AEG, доступен не так просто. Процедура удаления описана здесь.
Шаг 1
Инструкции подходят для практически любой модели Jura и аналогичных, например, AEG и Krups.
Отключите устройство!
Снимите резервуар для воды.
Шаг 2
На задней стороне есть препятствие: четыре "винта с овальной головкой", напоминающие заклепки. Вы можете удалить их с помощью специальной битой для винтов с овальной головкой. Они продаются на iFixit в наборе инструментов, а также у некоторых поставщиков Jura или в интернете. Jura хочет, чтобы мы не могли получить доступ к собственным устройствам!
Используя биту с овальной головкой, вы можете их выкрутить. Если у вас её нет, вы можете осторожно использовать плоскогубцы. Лучше позже заменить винты на обычные.
Вы даже можете создать свой собственный специальный инструмент

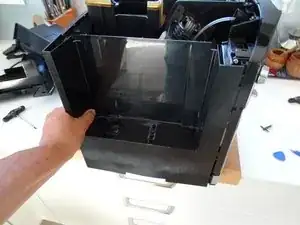

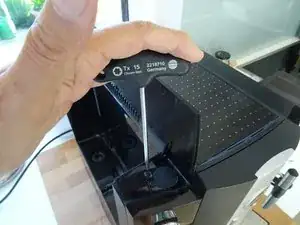

Под обоими верхними боковыми крышками находятся два винта Torx T15. Удалите их. Теперь снимите всю верхнюю крышку. Иногда она застревает, и вам придётся приложить немного сил.

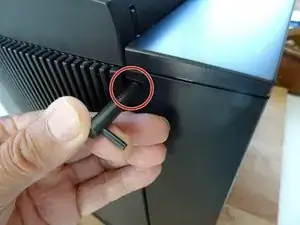

Боковые крышки нужно отвести назад примерно на 1 см. Иногда это немного сложно сделать. Если необходимо, вставьте пластиковый инструмент для открытия в зазор между боковыми крышками и передней панелью. Задняя крышка легко снимается.
Шаг 3
Сдвиньте кофейный лоток вверх и извлеките его. Часто он крепко сидит, вам придётся потянуть сильнее, чтобы освободить его.
Он часто надежно зафиксирован, и расколется, если немного покачать его из стороны в сторону. Также он может быть закреплён винтом.
Шаг 4

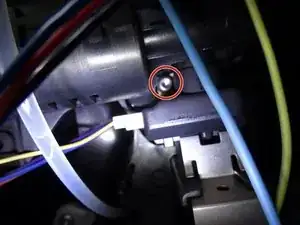

Удалите винт Torx T15 с водозаборного патрубка.
Поднимите водозаборный патрубок и наклоните его вбок. Шланг можно оставить подключённым.
Шаг 5

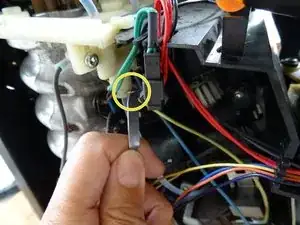

Сдвиньте зажим на подавляющем шланге между клапаном пара и блоком заваривания.

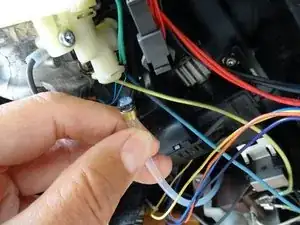

Снимите подавляющий шланг.
Шаг 6

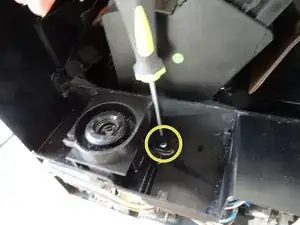

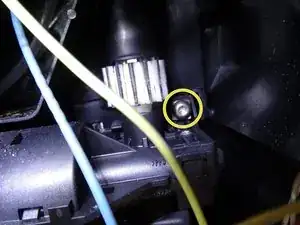

Блок заваривания крепится со стороны мотора двумя винтами Torx T20, расположенными слева и справа от подключения мотора, они находятся глубоко внутри.
Удалите правый винт.
Удалите левый винт.
Шаг 7

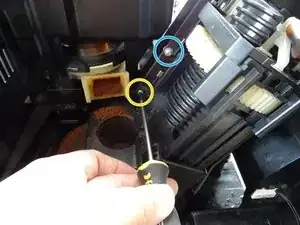

Блок заваривания движется вверх и вниз в направляющей, управляемой удлинённым сектором. На направляющей находятся четыре винта Torx T10. Верхний левый винт должен остаться на месте.
Винт в верхнем левом углу должен остаться.

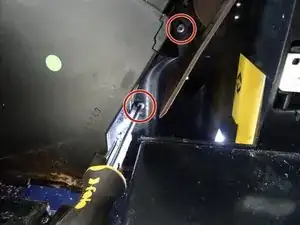

Удалите винт в нижнем левом углу.
Удалите винт в нижнем правом углу и винт посередине справа.
Шаг 8

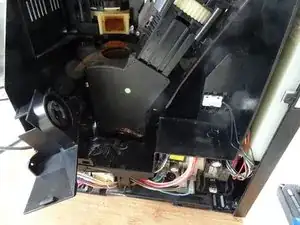

Теперь блок заваривания свободен. Наклоните его вниз, но следите за подавляющим шлангом. Он должен проходить через отверстие. Затем слегка нажмите блок заваривания вниз, чтобы извлечь его из устройства.
Для дальнейшей разборки блока заваривания используйте эту инструкцию Разборка блока заваривания JURA
Заключение
Обратитесь к шагам для сборки устройства.
(Примечание: если необходимо, овальные винты также можно выкрутить комбинированными плоскогубцами и затем заменить на другие.)
Перевод руководства с ifixit.com
