Jura Impressa E4 - E8 (новые модели) разборка заварочного блока

Никогда не забывайте: отключите сетевой вилку!

Снимите все насадки: контейнер для кофейной гущи, выдвижной ящик для жмыха, контейнер для воды и бункер для зёрен.

Оттяните крышку над резервуаром для воды назад.

В самой нижней задней части находится препятствие: два винта с овальной головкой, они выглядят как заклёпки. Их можно выкрутить специальным инструментом. На iFixit биту Oval Drive можно найти в наборах инструментов, её также можно приобрести у дилеров или найти в интернете. Производитель стремится усложнить нам задачу!

Вы также можете легко сделать такой инструмент самостоятельно.

Выверните два винта с овальной головкой.

Боковая панель со стороны резервуара для воды всё ещё закреплена двумя винтами Torx T15. Выверните их.

Боковая панель с переключателем фиксируется в передней нижней части одним винтом Torx T15. Выверните его.

Сдвиньте обе боковые панели немного назад и выведите их снизу, затем снимите. Пока полностью не снимайте боковую панель с сетевым выключателем.

Поверните сетевой выключатель немного по часовой стрелке и снимите его. Отложите боковую панель.

Поднимите боковую панель со стороны резервуара для воды немного вверх и выведите её по нижнему краю. Затем снимите и отложите.

Установка боковой панели немного затруднительна. Много защёлок нужно зацепить одновременно. Проще, если вы немного пододвинете держатель уплотнения резервуара для воды вверх, пока вставляете боковую панель. Затем опустите её вниз.

Снимите регулятор жерновов.

Выньте туннель подачи порошка.

Выверните винт Torx T15 на бункере для зёрен.

Выверните последний винт, который держит верхнюю часть спереди.

Теперь вы можете снять верхнюю крышку, она немного заедает.

Для большинства ремонтов этого достаточно, возможно, вам также придётся открутить заднюю крышку и снять её.

Вид сверху.

Нагревательный элемент

Жернова

Датчик кофейного порошка

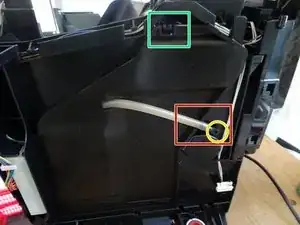

Над заварочным блоком есть крышка. Начните с отсоединения силиконовой трубки.

Снимите винт Torx T15.

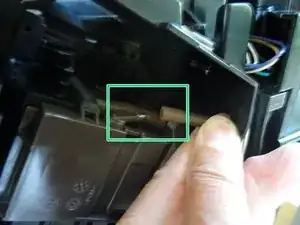

Отщёлкните верхнюю крышку и снимите её.

Выверните винт Torx T15 и снимите сливную трубку.

Снимите силиконовую трубку с верхней части заварочного блока.

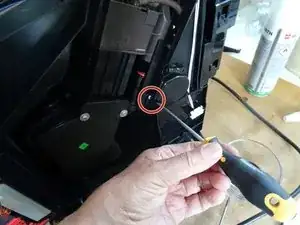

Блок прикручен тремя глубоко посаженными винтами Torx T15. Потребуется отвертка с длинным стержнем.

Выверните три винта T15.

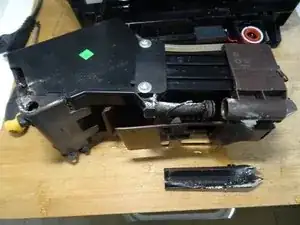

Осторожно поднимите заварочный блок и снимите его.
