Замена модуля управления Aroma ARC-914SBD
Прямо посреди приготовления риса для ужина мультиварка отключилась. Выбрасывать её не нужно; это руководство покажет, как снять модуль управления Aroma ARC-914SBD, чтобы найти неисправность. В 12 шагов мы покажем, как разобрать плату управления примерно за час. В каждом шаге есть фотографии и описание замены модуля управления. Прежде чем начать, убедитесь, что у вас есть все необходимые инструменты и запчасти. После выполнения 12 шагов для сборки панели управления просто повторите шаги в обратном порядке.
Шаг 1

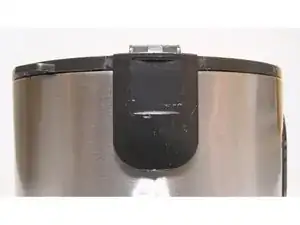

Первый шаг — снять конденсатосборник, чтобы добраться до панели управления. Для этого зажмите конденсатосборник, как показано, с обеих сторон и потяните его от корпуса мультиварки.
Шаг 2
После снятия конденсатосборника отложите его для последующей сборки.
Теперь подготовьте крестовую отвертку Phillips, размер PH2. Этот инструмент позволит снять винт, который находился за конденсатосборником.
Шаг 3
Осторожно снимите деталь, зафиксированную винтом: тяните сначала от верхней части, затем вверх. Это откроет доступ к шарнирам крышки.
Шаг 4
Чтобы снять шарнир, аккуратно поверните нижнюю часть штифта вверх, затем надавите внутрь и вытащите штифт. Повторите процедуру для каждого штифта. После этого крышка будет снята.
Шаг 5

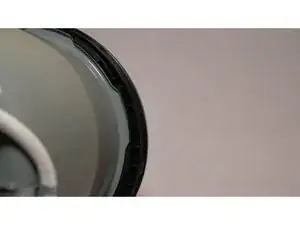

Найдите элемент на чёрном пластиковом ободе, расположенный напротив места шарниров. Аккуратно подденьте эту деталь снизу, чтобы вывести защёлку из-за нержавеющей стали перед сталью, как показано.
Шаг 6
Далее необходимо снять верхнюю чёрную накладку, которая закреплена на внутренней облицовке защёлками. Для этого удерживайте внутренние стенки неподвижно и поворачивайте накладку так, чтобы защёлки совместились с пазами. (защёлки в этот момент не видны; фотографии дают представление о том, что находится внутри устройства)
Шаг 7

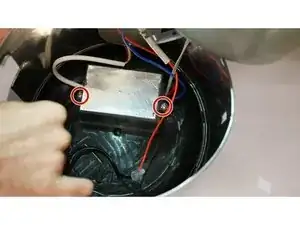

Отверткой Phillips, размер PH2, отвинтите винты, крепящие модуль управления, чтобы открыть доступ к проводным соединениям.
Шаг 8

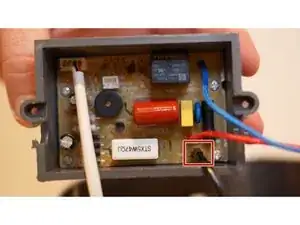

Отключите термостат от модуля управления
Шаг 9

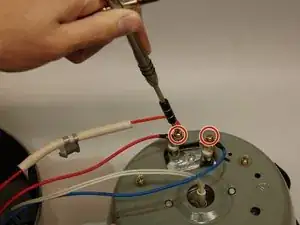

Снимите красный и синий провода с нагревательного элемента, чтобы полностью отсоединить его от модуля управления. Для этого отвинтите винты на клеммах нагревательного элемента крестовой отверткой Phillips, размер PH2.
Шаг 10

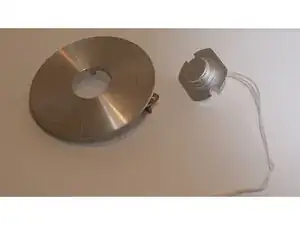

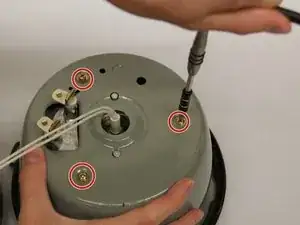

Снова, используя крестовую отвертку Phillips, размер PH2, отвинтите три винта, крепящие узел нагревателя к чаше. Это позволит снять нагревательный элемент и термостат.
Шаг 11

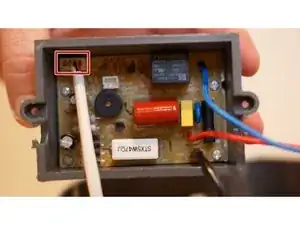

Отключите интерфейс от модуля управления
Шаг 12

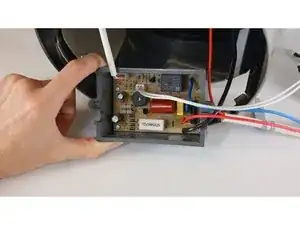

Отключите питание от модуля управления
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
