Замена аккумулятора Swagtron T3
Если аккумулятор вашего Swagtron T3 не работает, это руководство покажет, как его заменить. Чтобы избежать электрического удара, разрядите конденсаторы с помощью инструмента для разряда конденсаторов до выполнения каких‑либо работ на вашем Swagtron.
Шаг 1
Убедитесь, что ховерборд полностью выключен и отключен от любых розеток.
Переверните Swagtron так, чтобы посадочные площадки были обращены к земле.
Отверните шестнадцать винтов с головкой Phillips #1 длиной 9,4 мм на стороне Swagtron, которая теперь направлена вверх.
Шаг 2
Осторожно обращайтесь с маленькими синими конденсаторами, обозначенными оранжевой рамкой. В устройстве много таких конденсаторов.
Медленно поднимите заднюю крышку.
Обe стороны поднимаются одинаково, но материнская плата находится под одной стороной, а аккумулятор — под другой.
Отсоедините четыре кабеля, подключённых к крышке, сжав защёлки разъёмов и вытащив кабели:
Три кабеля со стороны материнской платы.
Два красных кабеля с белыми разъёмами и один белый кабель с белым разъёмом.
Один жёлтый кабель с чёрным разъёмом со стороны аккумулятора.
После отсоединения вы сможете полностью снять заднюю крышку.
Шаг 3

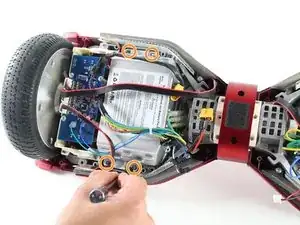

Отверните четыре винта с головкой Phillips #1 длиной 9,4 мм, крепящие аккумулятор к основанию Swagtron T3.
Шаг 4

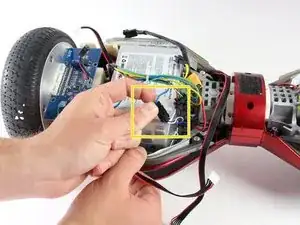

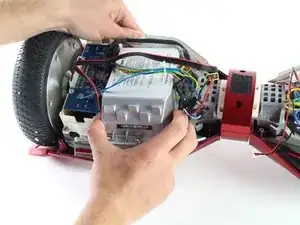

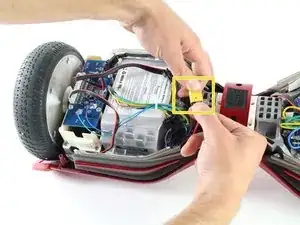

Отсоедините два кабеля, соединяющие аккумулятор с Swagtron, сжав защёлки разъёмов и разъединяя кабели:
Один красно‑чёрный кабель с жёлтым разъёмом.
Один синий кабель с чёрным разъёмом.
Шаг 5

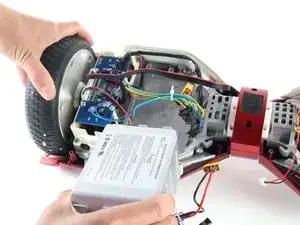

Извлеките аккумулятор, вытащив его из‑под кабелей.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
