Замена приёмного передатчика (RX) квадрокоптера 3DR Iris Plus

Выключите дрон, удерживая кнопку питания.

Извлеките аккумулятор, отсоединив его от основного разъёма питания.

Нажмите кнопку питания ещё раз, чтобы убедиться, что вся электрическая энергия разрядилась.

Этот шаг обязателен — опасно работать с компонентами дрона при наличии тока!

Если на вашем дроне установлен видеопередатчик, снимите его.

Отсоедините все кабели от подвеса (гимбала).

Если на вашем дроне отсутствуют и подвес, и видеопередатчик, этот шаг можно пропустить.

Отверните винт 16 мм, крепящий кронштейн подвеса к корпусу дрона, с помощью шестигранной отвёртки/ключа 3 мм.

Поверните дрон на 180 градусов.

Отверните второй винт 16 мм кронштейна подвеса с помощью шестигранной отвёртки/ключа 3 мм.

Снимите кронштейн подвеса с корпуса дрона.

Отверните восемь винтов 11 мм, крепящих нижнюю панель корпуса дрона, с помощью шестигранной отвёртки/ключа 2 мм.

Отверните два больших винта 12 мм, крепящих крепление для экшн-камеры, с помощью шестигранной отвёртки/ключа 3 мм.

Поднимите и снимите крепление.

Протяните оба провода через решётку нижней крышки.

Поднимите и снимите крышку.

К корпусу дрона прикреплены два кабеля, связывающие крышку с корпусом. Снимать их сложно и необязательно. Просто отложите крышку в сторону.

Сняв заднюю панель, отверните три винта 4 мм с помощью шестигранной отвёртки 2 мм. Они фиксируют верхнюю панель к корпусу дрона.

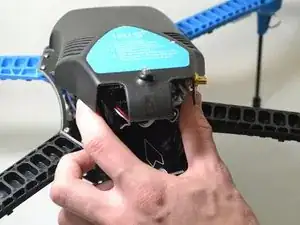

Поверните дрон на 180 градусов (верхняя панель вверх) и снимите верхнюю панель с дрона.

Будьте осторожны — с внутренней стороны верхней панели прикреплены провода и компоненты!

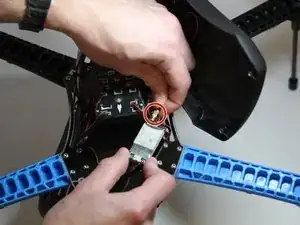

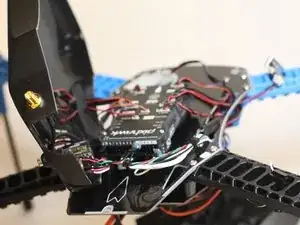

Пальцами аккуратно поверните и отсоедините золотой разъём на кабеле, подключённом к приёмному передатчику (RX).

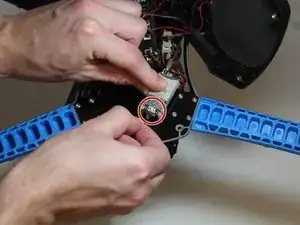

Лёгким натяжением отсоедините провод от приёмного передатчика (RX).

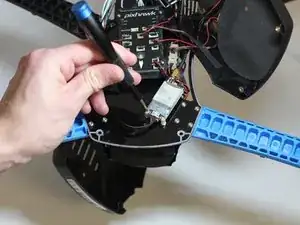

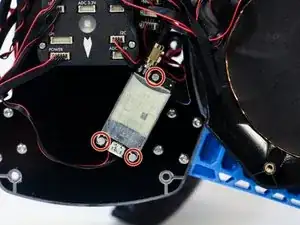

С помощью крестовой отвёртки Phillips #1 отверните три винта 5 мм, крепящие приёмный передатчик (RX) к конструкции дрона.

Поднимите и снимите приёмный передатчик (RX).
