Замена крышки Swagtron T3
Чтобы заменить другие компоненты в Swagtron T3, сначала необходимо снять внешнюю оболочку, открутив винты. Обязательно запоминайте, где какой тип винта устанавливается, чтобы упростить процесс сборки. Чтобы избежать электрического удара, разрядите конденсаторы с помощью инструмента для разряда конденсаторов перед внесением любых изменений в ваш Swagtron. Нажмите здесь, чтобы узнать, как безопасно разрядить конденсатор.
Шаг 1
Убедитесь, что ховерборд полностью отключен от источников питания.

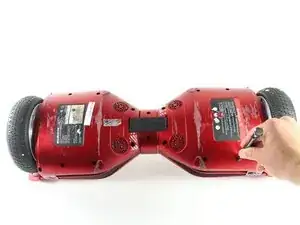

Переверните Swagtron так, чтобы платформы для ног были обращены вниз.

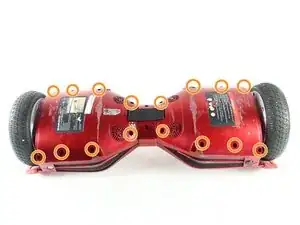

Открутите шестнадцать винтов с потайной головкой Phillips #1 размером 9.4 мм с стороны, которая сейчас обращена вверх.
Шаг 2
Будьте осторожны с маленькими синими конденсаторами, обозначенными оранжевым квадратом. В устройстве присутствует много таких конденсаторов.

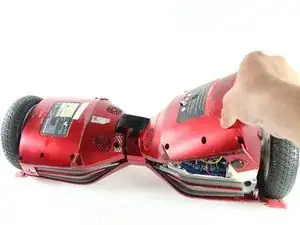

Медленно поднимите заднюю крышку.
Обе стороны поднимаются одинаково, но материнская плата находится с одной стороны, а батарея — с другой.

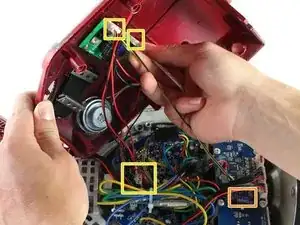

Отсоедините четыре кабеля, подключенные к крышке, сжимающим замковыми зажимами и потяните за кабели:
Три кабеля с стороны материнской платы.
Два красных кабеля с белыми разъемами и один белый кабель с белым разъемом.

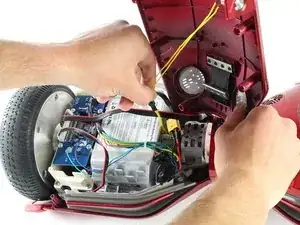

Один желтый кабель с черным разъемом с стороны батареи.
После отсоединения вы сможете полностью снять заднюю крышку.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
