Замена гироскопа SwagTron T1
В этом руководстве показано, как заменить гироскоп на вашем SwagTron T1. Это может понадобиться, если функция самобалансировки вашего гироскутера работает неправильно. Перед попыткой этой замены откалибруйте ваш SwagTron. Если проблема остается, продолжайте с заменой. Замену можно выполнить для гироскопа с любой стороны вашего SwagTron T1.
Шаг 1
Убедитесь, что SwagTron выключен.
Переверните SwagTron вверх дном, чтобы увидеть его нижнюю часть.
Шаг 2
Открутите восемнадцать винтов по 10 мм, которые крепят задние панели, используя отвертку Phillips #2.
Винты сильно зафиксированы. Для их откручивания потребуется усилие.
Панель все еще соединена с SwagTron проводами, идущими к материнской плате.
Осторожно поднимите панели.
Шаг 3
Проследите за проводами от панелей к материнской плате.
Возможно, вам потребуется перерезать любые стяжки, которые держат провода вместе.
Необходимо отключить одно соединение со стороны аккумулятора и три с другой стороны.
Эти соединения могут быть трудны для снятия. Постарайтесь надежно зажать соединение и потянуть с усилием.
Ваши задние панели теперь полностью сняты.
Шаг 4

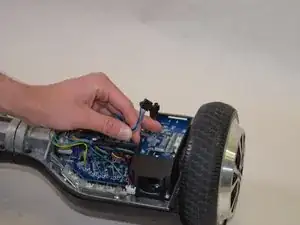

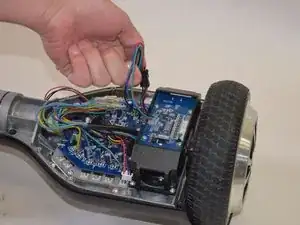

Отключите гироскоп, отсоединив провода от него. Эти провода черный, зеленый, синий и красный.
Шаг 5

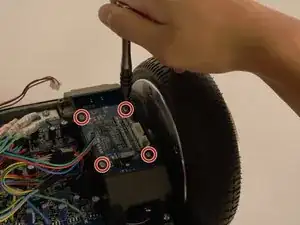

Используя отвертку Phillips #2, удалите четыре винта по 8 мм, отмеченных красным, с гироскопа.
Шаг 6

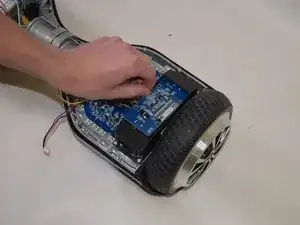

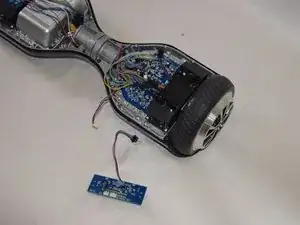

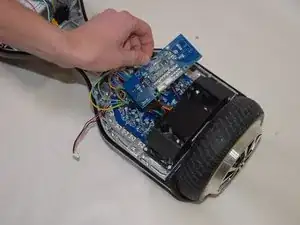

Осторожно извлеките гироскоп из SwagTron.
Заключение
Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
