Замена колеса SwagTron T1

Убедитесь, что SwagTron выключен.

Переверните SwagTron, чтобы осмотреть нижнюю часть.

Отвинтите восемнадцать винтов 10 мм, закрепляющих задние панели, крестовой отверткой Phillips #2.

Винты плотно закреплены. Для их выкручивания потребуется усилие.

Панель всё ещё соединена с платой проводами.

Осторожно снимите панели

Проследите провода от панелей до материнской платы.

Возможно, потребуется перерезать стяжки, удерживающие провода вместе.

С одной стороны есть одно соединение на аккумуляторе, а с другой — три соединения, которые нужно отсоединить.

Эти разъёмы могут быть трудны для снятия. Попробуйте надёжно зажать разъём и резко потянуть.

Задние панели теперь полностью сняты.

С помощью крестовой отвертки Phillips #2 снимите четыре винта 1 см, крепящие гироскоп и его чёрный корпус к ховерборду.

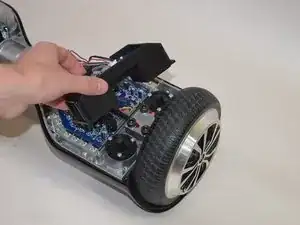

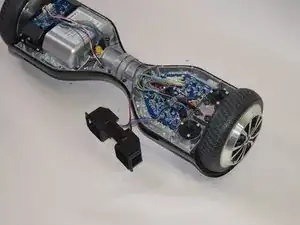

Осторожно извлеките этот модуль и отложите в сторону.

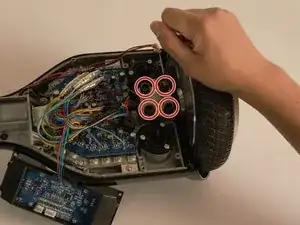

С помощью шестигранного ключа H 6.0 отверните четыре чёрных болта 20 мм, показанных на фото.

Снимите железную пластину, удерживающую колесо на месте.

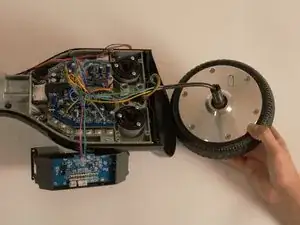

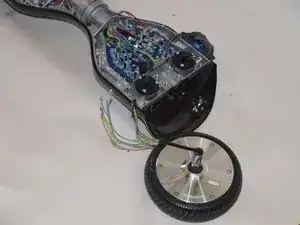

Снимите мотор/колесо и положите рядом с ховербордом.

Провода от мотор-колеса всё ещё должны быть подключены к материнской плате.

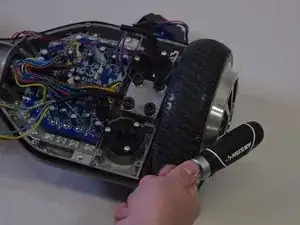

Эти болты очень тугие, их может быть сложно открутить. Попробуйте инструмент с длинной рукояткой.

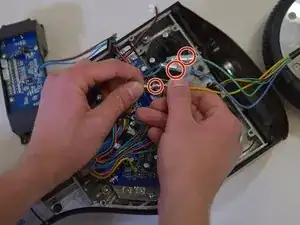

Снимите защитный пластик с коннекторов на отмеченных проводах (зелёный, синий и жёлтый) пальцами или пинцетом.

Разъёмы проводов вашего ховерборда могут отличаться от показанных на фотографиях слева из-за различий в производстве.

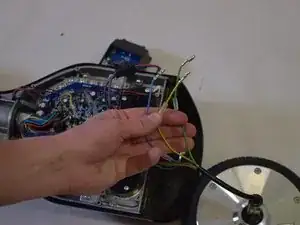

Отсоедините набор отмеченных зелёных, синих и жёлтых проводов от их коннекторов.

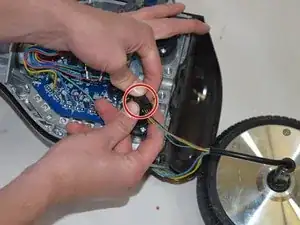

Наконец, отсоедините последний разъём, показанный слева.

Колесо полностью снято; вставьте новое мотор-колесо в гнездо и выполните предыдущие шаги в обратном порядке.

Убедитесь, что заменённое колесо установлено плотно. Оно не должно тереться о внешнюю кромку или боковую часть ховерборда.
