Замена внешней оболочки SwagTron T1

Убедитесь, что SwagTron выключен.

Переверните SwagTron, чтобы увидеть его нижнюю часть.

Открутите восемнадцать винтов размером 10 мм, которые крепят задние панели, с помощью отвертки Phillips #2.

Винты крепко зафиксированы. Приложите усилие, чтобы их выкрутить.

Панель по-прежнему соединена с SwagTron проводами, идущими к материнской плате.

Осторожно снимите панели.

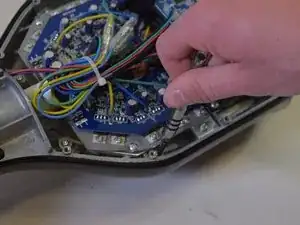

Следуйте за проводами от панелей к материнской плате.

Возможно, вам потребуется разрезать любые стяжки, которые скрепляют провода.

Нужно отсоединить одно соединение с стороны батареи и три с другой стороны.

Эти соединения могут быть трудными для удаления. Постарайтесь надежно зажать соединение и тяните осторожно.

Ваши задние панели теперь полностью сняты.

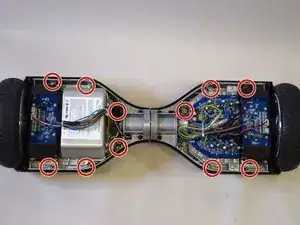

Открутите двенадцать винтов размером 10 мм, которые соединяют металлический каркас с верхней пластиковой панелью.

Эти винты будут расположены низко в SwagTron.

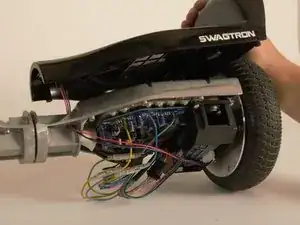

Переверните SwagTron и немного приподнимите панель.

Осторожно, не тяните слишком сильно, так как панель все еще соединена с SwagTron проводами.

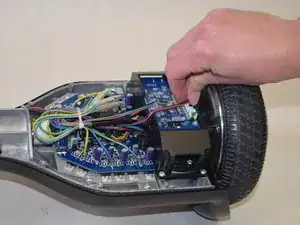

Переверните SwagTron и отключите провода от материнской платы.

Следуйте за проводами к нижней части SwagTron.

Осторожно снимите кабель и панель вместе.

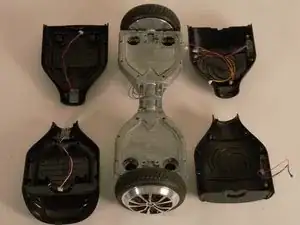

Все панели теперь свободны от SwagTron.
