Замена задних панелей SwagTron T1
В этом разделе описано, что необходимо для замены задних панелей, а также для открытия SwagTron T1 для доступа к другим частям.
Шаг 1

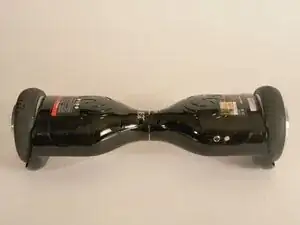

Убедитесь, что SwagTron выключен.

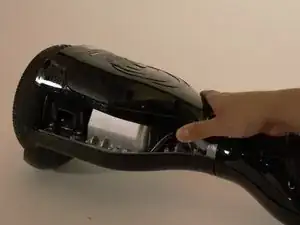

Переверните SwagTron, чтобы увидеть его нижнюю часть.
Шаг 2

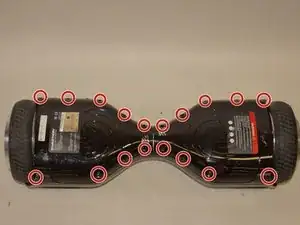

Открутите восемнадцать винтов длиной 10 мм, которые крепят задние панели, используя отвертку Phillips #2.
Винты плотно закреплены. Потребуется усилие, чтобы выкрутить их.
Панель все еще прикреплена к SwagTron проводами, идущими к материнской плате.
Осторожно снимите панели.
Шаг 3

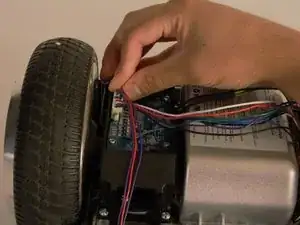

Следуйте за проводами от панелей к материнской плате.
Возможно, вам потребуется перерезать любые стяжки, которые удерживают провода вместе.

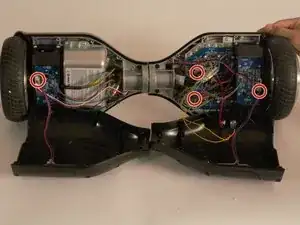

Есть одно соединение со стороны аккумулятора и три с другой стороны, которые необходимо удалить.

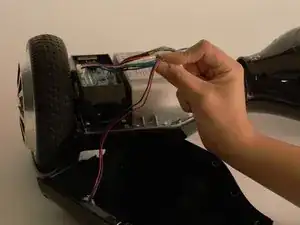

Эти соединения могут быть трудными для снятия. Попробуйте надежно прижать соединение и потянуть с усилием.
Ваши задние панели теперь полностью сняты.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
