Замена разъёма аккумулятора квадрокоптера 3DR Iris Plus
Это руководство предполагает умение соединять провода посредством пайки или обжима клемм. Мастера могут выпаять весь жгут проводов с внутренней платы PDP/ESC. Если вы планируете паять прямо на плате, это руководство поможет идентифицировать и локализовать жгут разъёма аккумулятора, но будет содержать только инструкцию по скрутке/пайке проводов на существующем жгуте, чтобы снизить риск повреждения основной платы.
Для получения дополнительной информации о пайке и выпайке соединений, пожалуйста, перейдите к руководству Как паять и выпаивать соединения.
Шаг 1
Выключите питание дрона, удерживая кнопку питания.
Извлеките аккумулятор, отключив его от основного разъёма питания.
Нажмите кнопку питания ещё раз, чтобы убедиться, что вся энергия разряжена.
Этот шаг обязателен, так как опасно работать с компонентами дрона при протекающем токе!
Шаг 2
Если на вашем дроне установлен видеопередатчик, снимите его.
Отключите все кабели от подвеса (гимбала).
Если у вашего дрона нет ни подвеса, ни видеопередатчика, этот шаг можно пропустить.
Шаг 3
Отверткой/ключом с шестигранником 3 мм отвинтите 16 мм винт, который крепит крепление подвеса к корпусу дрона.
Шаг 4
Поверните дрон на 180 градусов.
Отвинтите второй 16 мм винт крепления подвеса при помощи шестигранника 3 мм.
Шаг 5
Снимите крепление подвеса с корпуса дрона.
Шаг 6
Отверткой/ключом с шестигранником 2 мм отвинтите восемь 11 мм винтов, крепящих нижнюю панель корпуса дрона.
Шаг 7
Отвинтите два более крупных 12 мм винта, крепящих крепление для GoPro, используя шестигранник 3 мм.
Поднимите и снимите крепление.
Шаг 8
Протяните оба провода через решётку нижней крышки.
Поднимите и снимите крышку.
К корпусу дрона привязаны два кабеля, удерживающие крышку. Их сложно и не нужно полностью снимать. Просто отложите крышку в сторону.
Шаг 9

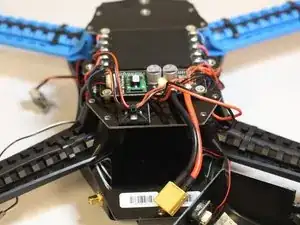

Определите силовой кабель, найдя пару чёрного и красного проводов с наибольшим сечением, идущих от платы с большим чёрным радиатором.
На другом конце силовой линии также присоединён штекер XT60 (гнездовой).
Шаг 10

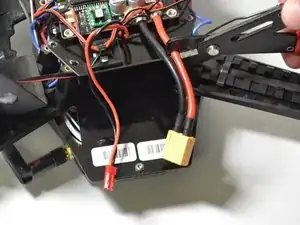

Отрежьте и удалите повреждённую часть силового кабеля с помощью стрипперов или кусачек для проводов.
Возьмите новый штекер XT60 (вилку) с предварительно прикреплёнными проводами (не тоньше 14 AWG) и припаяйте его к оставшейся части силовой линии.
Штекеры XT60 можно приобрести на Amazon или в большинстве магазинов радиоуправляемых моделей.
Убедитесь, что после восстановления проводов все оголённые участки надежно изолированы с помощью электрической ленты или термоусадочной трубки.
Заключение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
