Замена разъема зарядки Razor Hovertrax 2.0
Используйте это руководство, чтобы заменить поврежденный или сломанный разъем зарядки на Razor Hovertrax 2.0. Разъем зарядки расположен на задней части устройства, со стороны с предупреждающими наклейками о продукте. Для этого руководства вам понадобится крестовая отвертка Phillips #2 и шестигранная отвертка 4 мм.
Шаг 1

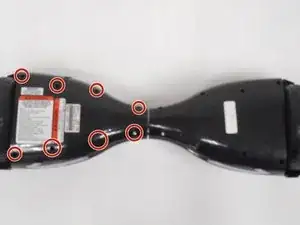

Используйте крестовую отвертку #2 Phillips, чтобы выкрутить восемь винтов длиной 18,5 мм с нижней части Hovertrax 2.0.
Шаг 2

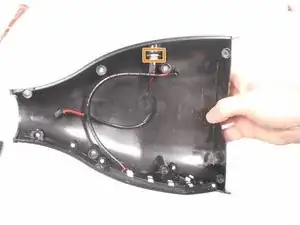

Чтобы снять светодиодный разъем с платы, нажмите защелку пальцами и аккуратно потяните вверх.
Разъем, который вы снимаете, черного цвета и имеет два контакта.
Если он не выходит, аккуратно покачайте разъем в стороны во время вытягивания.
Шаг 3

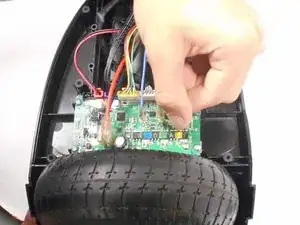

Отключите разъем аккумулятора, схватив черную часть одной рукой, а желтую — другой, и аккуратно разъедините. (Старайтесь не тянуть за провода — это может их повредить)
Если вы заменяете другие детали, оставьте аккумулятор отключенным до конца.
Шаг 4
Удалите два болта с шестигранной головкой длиной 17,2 мм с помощью 4 мм шестигранной отвертки, которые фиксируют аккумулятор на месте.
Шаг 5
Теперь аккумулятор можно поднять и вынуть из устройства.
Шаг 6

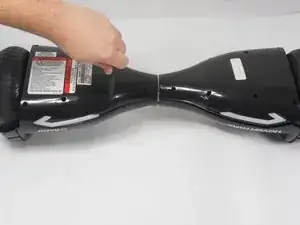

Используйте крестовую отвертку #2 Phillips, чтобы выкрутить отмеченные кружком винты.
Шаг 7

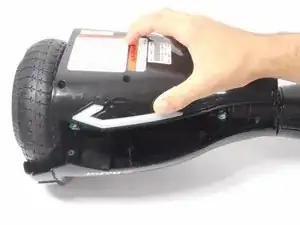

Снимите черный кожух с предупреждающими наклейками.
Осторожно: при подъеме кожуха обращайте внимание на два провода, подключенные к плате

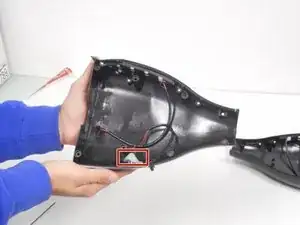

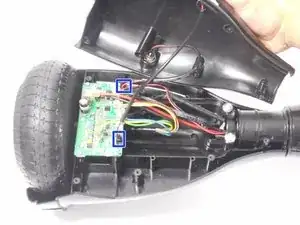

Аккуратно отсоедините два разъема от платы.
Два разъема, которые вы отсоединяете, черного цвета и имеют по два контакта.
Шаг 8
Удалите термоклей, покрывающий разъем зарядки.
Наша команда смогла удалить термоклей, аккуратно отрывая его пальцами.
Снимите гайку, используя кончики пальцев.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
