Замена гироскопа Swagtron T3

Убедитесь, что ховерборд полностью выключен и отключен от любых розеток.

Переверните Swagtron так, чтобы подножки были направлены вниз.

Открутите шестнадцать винтов с головкой Phillips #1 длиной 9.4 мм с той стороны Swagtron, которая теперь обращена вверх.

Будьте осторожны с маленькими синими конденсаторами, обозначенными оранжевым квадратом. В устройстве много таких конденсаторов.

Осторожно поднимите заднюю крышку.

Обе стороны поднимаются одинаково, но материнская плата находится с одной стороны, а аккумулятор — с другой.

Отсоедините четыре кабеля, подключенные к крышке, сжимая зажимы разъемов и вытаскивая кабели:

Три кабеля со стороны материнской платы.

Два красных кабеля с белыми разъемами и один белый кабель с белым разъемом.

Один желтый кабель с черным разъемом со стороны аккумулятора.

После отсоединения вы должны иметь возможность полностью снять заднюю крышку.

Гироскоп — это синяя прямоугольная плата на белой основе, которая ближе всего к колесу.

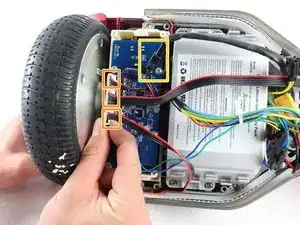

Отсоедините четыре кабеля, соединяющие гироскоп с ховербордом, сжимая зажимы разъемов и вытаскивая кабели:

Три красных и черных кабеля с белыми разъемами.

Один многоцветный кабель с черным разъемом.

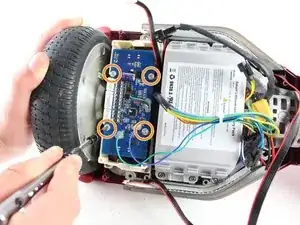

Открутите четыре саморезы с головкой Phillips #1 длиной 7.2 мм, соединяющие синий гироскоп с белой пластиковой держателем.

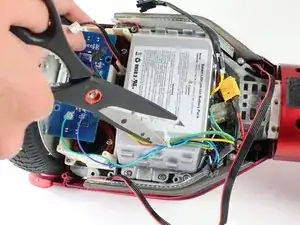

Перережьте пластиковую стяжку, удерживающую кабели вместе, с помощью канцелярских ножниц.

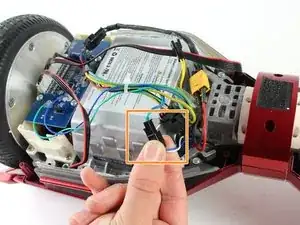

Отсоедините синий/зеленый кабель от синего/белого кабеля, сжимая зажимы разъемов и разъединяя кабели.
