Замена ступицы колеса Razor Hovertrax 2.0

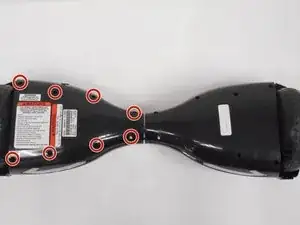

Используйте крестовую отвертку #2, чтобы снять восемь винтов 18,5 мм с нижней стороны Hovertrax 2.0.

Для снятия разъёма светодиода с платы нажмите защёлку пальцами и аккуратно потяните вверх.

Разъём, который вы снимаете, чёрного цвета и имеет два контакта.

Если он не выходит, слегка покачайте разъём в стороны, одновременно тянув вверх.

Отключите разъём аккумулятора, схватив чёрную сторону одной рукой и жёлтую сторону другой рукой и аккуратно разъедините. (Старайтесь не тянуть за провода — это может их повредить)

Если вы заменяете другие детали, оставьте аккумулятор отключённым до конца.

Снимите два шестигранных болта 17,2 мм с помощью 4 мм шестигранной отвёртки, которые закрепляют аккумулятор на месте.

Теперь аккумулятор должен подниматься и быть извлечён из устройства.

После отключения аккумулятора, в зависимости от того, какую ступицу нужно заменить, возможно, потребуется снять крышку с другой стороны ховерборда. Используя крестовую отвертку #2, снимите восемь винтов 18,5 мм, которые обозначены кругом)

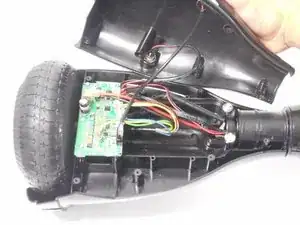

Будьте осторожны при снятии крышки — к компонентам в крышке подключены провода.

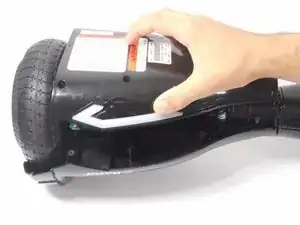

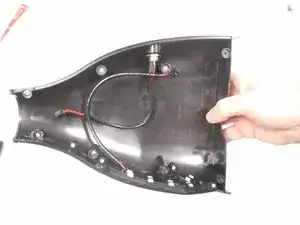

После того как все винты сняты, аккуратно приподнимите крышку и отведите её под углом.

Необходимо отключить 2 провода, прежде чем мы сможем отложить крышку в сторону.

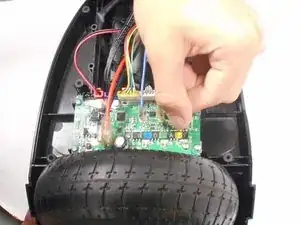

Чтобы снять разъёмы, нажмите и удерживайте защёлку пальцами и аккуратно потяните вверх (если не выходит, слегка покачайте разъём в стороны, одновременно тянув вверх)

Отложите крышку в сторону

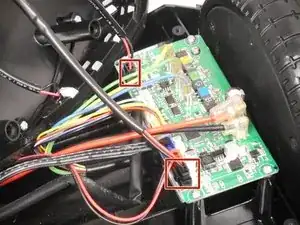

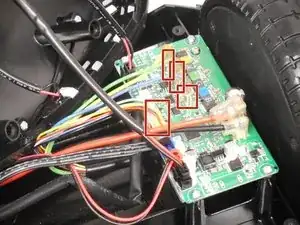

Необходимо отключить 4 соединения, прежде чем мы сможем вынуть материнскую плату, закрывающую винты, держащие ступицу колеса.

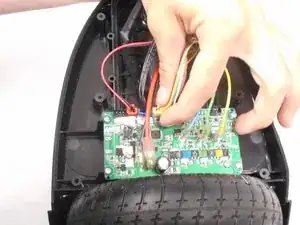

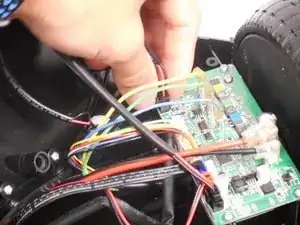

Чтобы снять разъёмы, нажмите и удерживайте защёлку/разъём и аккуратно потяните вверх (если разъём не хочет выходить, слегка покачайте его в стороны, одновременно тянув вверх)

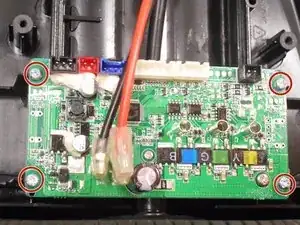

Используя крестовую отвертку #2, снимите эти четыре винта 11,6 мм

Указанная длина винта — средняя длина всех винтов!

При подъёме платы старайтесь не прикасаться к нижней части — там может находиться конденсатор, хранящий заряд.

Поднимите плату за края и отложите в сторону.

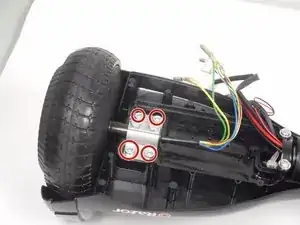

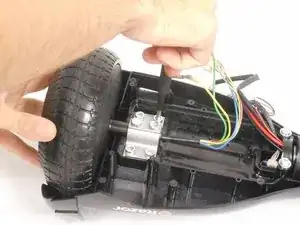

Используя 5 мм шестигранную отвёртку, снимите 4 шестигранных болта (22 мм) (не нужно быть аккуратным здесь, они затянуты и требуют усилия для снятия)

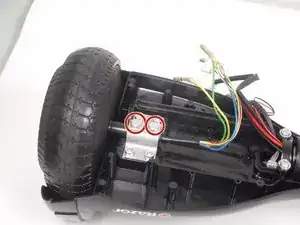

Используйте торцевой ключ или гаечный ключ 10 мм, чтобы снять 2 болта (13,6 мм).

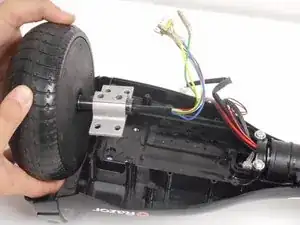

После того как все болты сняты, извлеките ступицу колеса и отложите ховерборд в сторону.

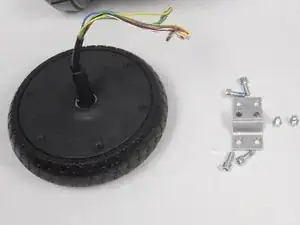

Теперь провода необходимо аккуратно протянуть через кронштейн, чтобы ступица колеса и кронштейн отделились.
