Замена аккумулятора SwagTron T1
В этом руководстве описано, как заменить аккумулятор вашего ховерборда SwagTron T1. Это может понадобиться, если аккумулятор неисправен или изношен. Перед выполнением этой замены перекалибруйте ховерборд. Если проблема не исчезнет, продолжите с этой заменой.
Шаг 1
Убедитесь, что SwagTron выключен.
Переверните SwagTron, чтобы увидеть нижнюю сторону.
Шаг 2
Отверните восемнадцать винтов 10 мм, фиксирующих задние панели, используя крестовую отвертку #2.
Винты сильно закреплены. Потребуется усилие, чтобы вывернуть их.
Панель всё ещё прикреплена к SwagTron проводами, идущими к материнской плате.
Осторожно снимите панели.
Шаг 3
Проследите провода от панелей до материнской платы.
Возможно, потребуется перерезать стяжки, удерживающие провода вместе.
С одной стороны есть одно соединение на аккумуляторе и три на другой стороне, которые необходимо отсоединить.
Эти соединения могут быть трудными для разъединения. Постарайтесь плотно прижать разъём и сильно потянуть.
Ваши задние панели теперь полностью сняты.
Шаг 4

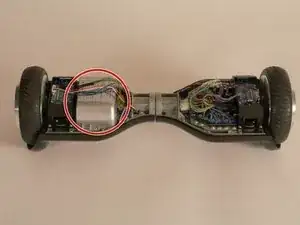

SwagTron должен выглядеть так после снятия задних панелей.
Аккумулятор расположен слева, как показано.
Шаг 5

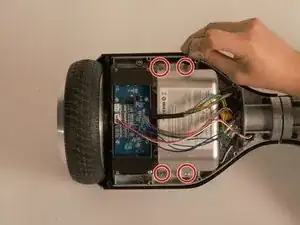

Отверните четыре винта 10 мм, фиксирующие аккумулятор, используя крестовую отвертку #2.
Винты могут быть плотно закреплены. В этом случае приложите усилие при их выкручивании.

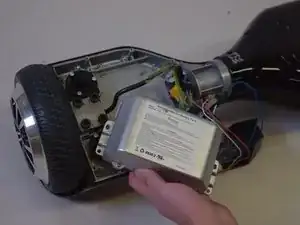

Аккумулятор всё ещё подключён к двум проводам, идущим к материнской плате.
Шаг 6

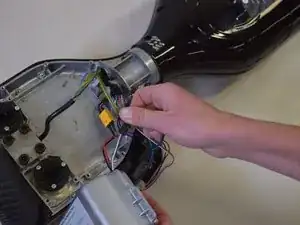

Отсоедините два провода аккумулятора от проводов, идущих от ховерборда.
Нужно разъединить только два соединения.

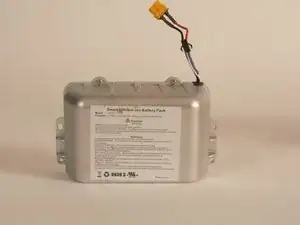

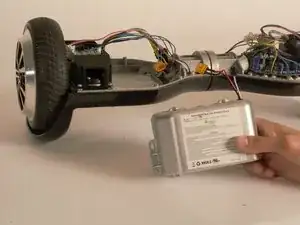

Аккумулятор должен быть полностью извлечён из ховерборда.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
