Разборка модуля камеры шлема Forcite MK1S (идентичен модулю Founders)
После прекращения деятельности Forcite и отсутствия доступной гарантийной поддержки я подготовил это руководство, чтобы помочь тем, кому может понадобиться обслуживание шлема Forcite для продления срока службы. Я фотографировал процесс разборки модулей Founders и MK1S при замене батарей после выхода из строя более новой. Модули камер кажутся идентичными между шлемами. Отличается только конструкция самих шлемов и динамиков.
Шаг 1

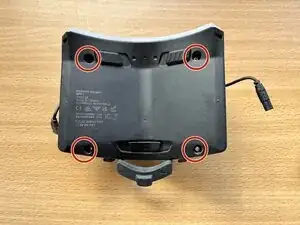

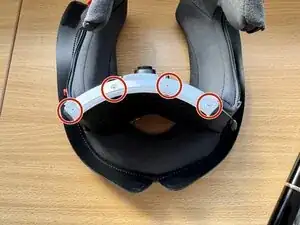

Модуль камеры шлема Forcite MK1S. Предполагается, что вы отключили динамики, сняли объектив, закреплённый тремя винтами с внешней стороны, и четыре винта (крестовая отвертка размер 0), удерживающие блок внутри шлема.
Шаг 2
Вид модуля спереди с чётко видимой камерой.
ПРИМЕЧАНИЕ: Используйте мягкие салфетки и избегайте повреждения камеры.
Корпус простой и состоит из двух частей — передней и задней. Пока что не снимайте эти винты.
Шаг 3
Осторожно снимите резиновую накладку с LED-полосы. На фото показано, как её снимают, аккуратно поддев и освобождая от трёх защёлок по передней части.

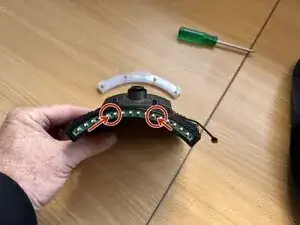

Снимите четыре винта (крестовая отвертка 0), удерживающие LED-полоску.

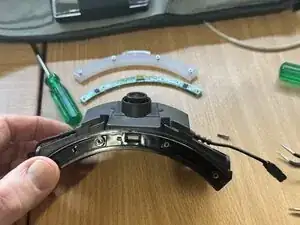

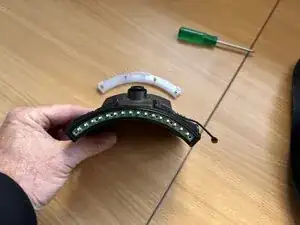

Снимите LED-полоску, оставив оголённые светодиоды. Хотя она теперь освобождена от винтов, она удерживается разъёмом на нижней стороне платы. (см. следующий шаг)
Шаг 4
Чтобы снять эту плату, аккуратно поддёгивайте её, попеременно работая от отверстий под винты по обе стороны от центра. Каждый раз поднимая плату к центру. Это аккуратно снимет разъём с вилки, питающей светодиоды.
Шаг 5
После снятия LED-полосы

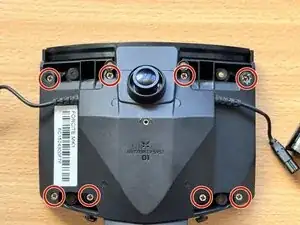

Снимите восемь винтов (крестовая отвертка 0).
ПРИМЕЧАНИЕ: верхний правый винт находится под гарантийной наклейкой.
После удаления винтов аккуратно разъедините переднюю и заднюю части корпуса с помощью медиатора или инструмента для вскрытия.
ОСТОРОЖНО при разъединении корпусов: модуль батареи свободно сидит после разделения и удерживается только своими кабелями, которые не следует повредить.
На второй фотографии показана задняя/внутренняя часть корпуса над передней/внешней частью, всё ещё содержащая все детали модуля, а батарея лежит свободно.
Шаг 6

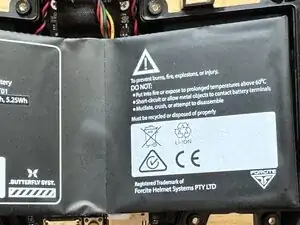

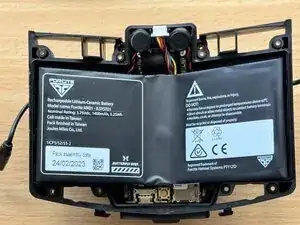

Модуль батареи (V-образный или в форме «бабочки») сидит свободно и может быть приподнят на небольшую высоту из корпуса.

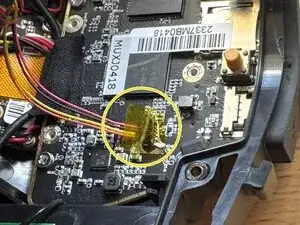

Осторожно приподнимите жёлтую ленту.
Осторожно отсоедините разъём от основной платы.
Шаг 7

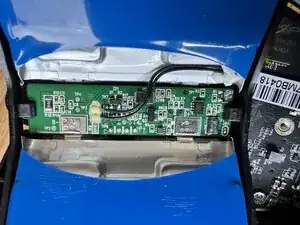

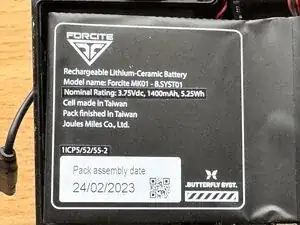

Батарея представляет собой единый V-образный модуль, содержащий две отдельные батареи с платой управления между ними.
На этом моя разборка и знания по замене батареи заканчиваются.
По состоянию на апрель 2025 года мне не удалось достать запасные части, поэтому я переставил модуль батареи из моего оригинального шлема Founders в MK1S, который проработал менее двенадцати месяцев и около трёх дней езды.
По тестам модуль работает нормально при внешнем питании. Даже корректно функционирует во время поездки при подключении к источнику USB. Кажется, он правильно заряжается от сетевого питания бесконечно. Как только внешнее питание отключается, шлем не работает без собственной батареи.
Буду признателен за контакты тех, кто знает, где или как заменить модуль батареи или другие детали.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
