Как собрать FatBoy SS Mini Gear Drive

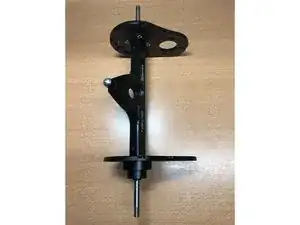

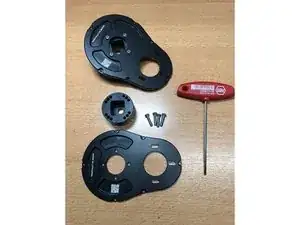

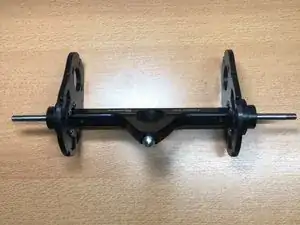

Установите 4 винта-винты М3 на ступицу кронштейна.

Не забудьте нанести фиксатор резьбы Loctite на резьбу винтов

Установите 4 болта М2,5 через основание в ступицу кронштейна.

Не забудьте нанести фиксатор резьбы Loctite на резьбу

Затяните установочные винты, чтобы зафиксировать сборку на месте.

Убедитесь, что сборки параллельны колесу.

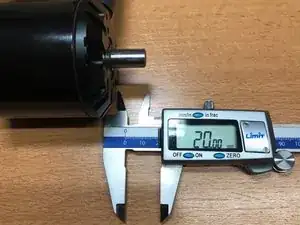

Обрежьте ось мотора до длины 20 мм от основания.

Обязательно закройте мотор, отверстия в моторе и весь мотор чем-нибудь, чтобы предотвратить попадание металлической пыли внутрь. Магниты легко притягивают металлические частицы внутри, что может вызвать короткое замыкание.

Выполняйте этот шаг только если у мотора есть шпоночный паз

Нанесите фиксирующий состав (например, Loctite 648) на шпоночный паз и установите шпонку в паз

Это полезно только в том случае, если у мотора есть открытые участки в основании — это минимизирует попадание смазки внутрь мотора.

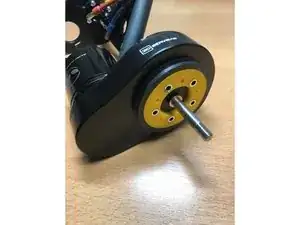

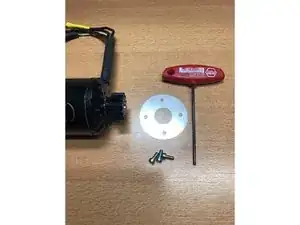

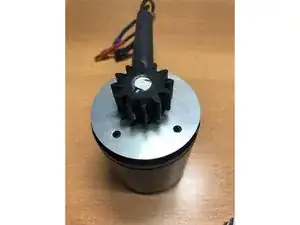

Прикрепите стальную пластину к мотору

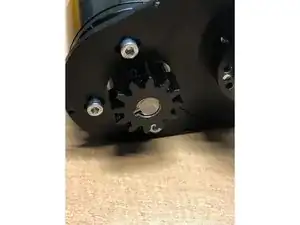

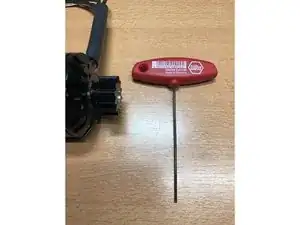

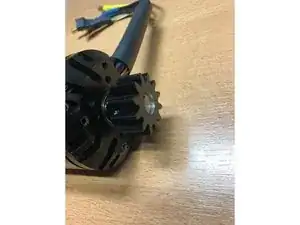

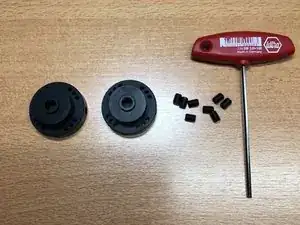

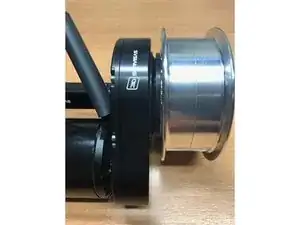

Затяните установочные винты М2 на ведущей шестерне мотора, чтобы зафиксировать шестерню на оси.

Не забудьте нанести фиксатор резьбы Loctite на резьбу установочных винтов

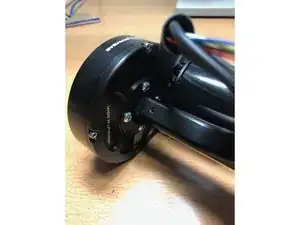

Используйте 3 болта М3, чтобы прикрепить мотор к основанию

Не забудьте нанести фиксатор резьбы Loctite на резьбу

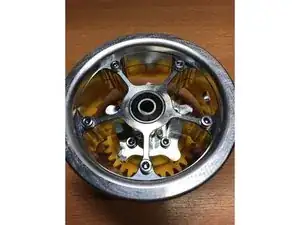

Прикрепите ведомую шестерню к ступице колеса с помощью 5 болтов М3 для зацепления шестерён

Это лишь предварительная установка — фиксатор резьбы пока не требуется.

Основание должно быть параллельно колесу, иначе шестерни будут зацепляться под углом и это вызовет негативные последствия.

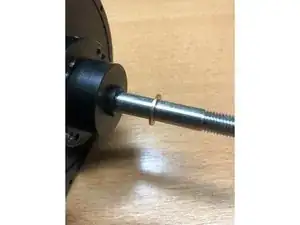

Установите бронзовую шайбу на ось перед монтажом ступицы колеса.

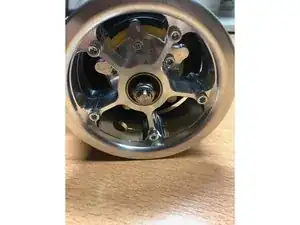

Прикрепите ступицу колеса к кронштейну и опустите мотор, чтобы подготовить зацепление шестерён.

Ведущая и ведомая шестерни всегда должны быть параллельны друг другу во всех положениях колеса. Если шестерни зацепляются под углом, это вызовет негативные последствия и повысит уровень шума.

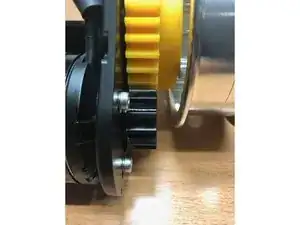

Ослабьте болты мотора, чтобы ведущая шестерня слегка прижимала ведомую.

Протяните лист бумаги между ведомой и ведущей шестернями. Вращайте колесо, чтобы протянуть бумагу через шестерни.

После достижения правильного зацепления затяните болты мотора

Снимите ведомую шестерню со ступицы колеса

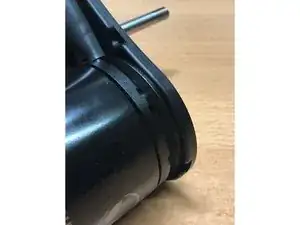

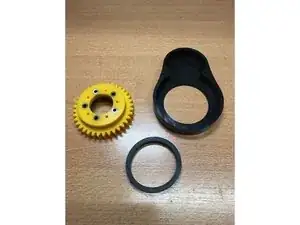

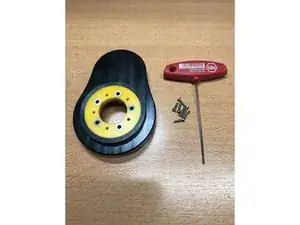

Поместите ведомую шестерню в крышку и закрепите V-образное кольцо на шестерне.

Нанесите немного смазки на V-образное кольцо, чтобы легче надевалось на крышку.

Самое время нанести смазку на шестерни

Используйте 6 болтов М2,5, чтобы прикрепить крышку мотора к основанию

Проверьте, что всё выглядит нормально

Установите ступицу колеса на ось снова

Используйте 5 болтов М3, чтобы закрепить ступицу колеса обратно на шестерне.

Не забудьте нанести фиксатор резьбы Loctite на резьбу

Используйте те же инструкции для сборки второй стороны

Проверьте вращение на стенде, чтобы убедиться, что всё работает нормально и не издаёт посторонних звуков

При первом испытательном поездке начинайте с медленного разгона и плавного торможения, чтобы убедиться, что всё работает корректно.

Если на определённых оборотах наблюдается небольшая вибрация, это может быть незначительный дисбаланс колеса/шестерён, который исчезнет после того, как шестерни «сядут» на свои места.
