Замена батарей блока надувного элемента мотоциклетного жилета Dainese D-Air Street
Воздушная подушка питается от аккумуляторного блока, эффективность которого со временем снижается.
Шаг 1

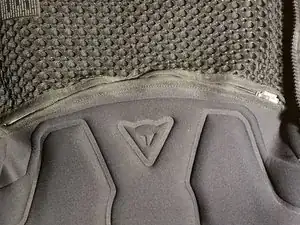

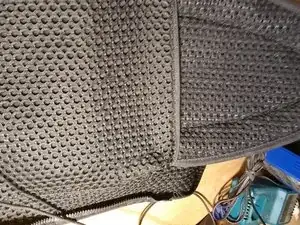

В кармане находится жесткий задний протектор. Удобно расстегнуть молнию и вынуть протектор для более удобной работы.
Шаг 2

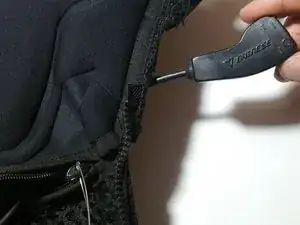

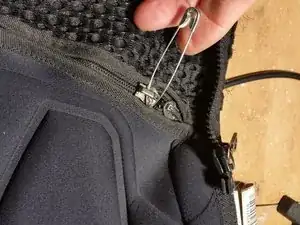

К карману ведет молния, зафиксированная кабелем. Перережьте кабель кусачками и откройте молнию с помощью булавки.
Шаг 3
Уберите кабель вместе с переключателем через имеющееся отверстие.
Шаг 4

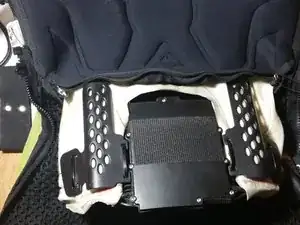

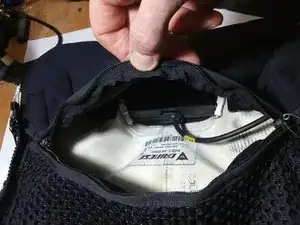

Через разрез молнии видно сам надувной элемент (белый) и блок с батареями и платами (черный), зафиксированный липучкой.
Действуйте осторожно, чтобы не повредить надувной элемент: отстегните жесткую часть от липучки и извлеките её.
Шаг 5

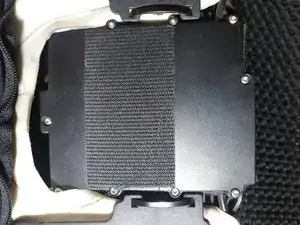

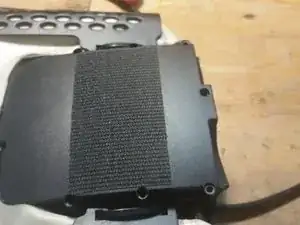

Поверните жесткую часть, чтобы открыть крышку.
Шаг 6

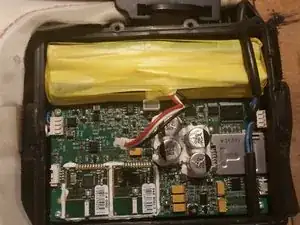

Крышка удерживается 8 винтами Torx 9. Под крышкой находится плоская прокладка, которая может остаться на месте.
Шаг 7

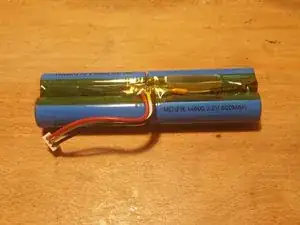

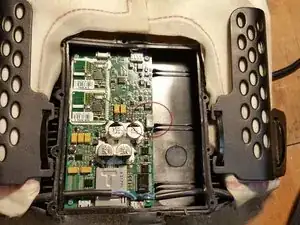

Отключите разъём батарей и извлеките их.
Шаг 8

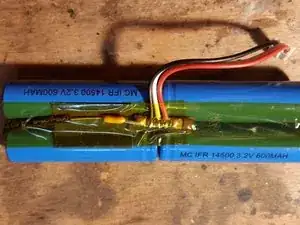

Четыре батареи соединены параллельно вместе с некоторыми компонентами. Аккуратно оторвите плату, припаянную к выводам, используя, например, лезвие. Сохраните вывод, который соединяет провод и компоненты, нетронутым.
Шаг 9
Установите новые батареи, обращая внимание на полярность. Закрепите их в положении с помощью ленты, вставив концы ранее отделённой платы между выводами. Будьте внимательны, чтобы не создать короткое замыкание в процессе, так как новые батареи могут быть заряжены. Подключите разъём обратно.
Шаг 10
Соберите крышку с её прокладкой. Закрепите её винтами.
Шаг 11
Соберите всё в обратном порядке. Всегда работайте осторожно, чтобы не повредить надувной элемент и не отключить его от центрального блока.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
