Разборка тормозного цилиндра Deutz

Один из типов рабочего тормозного цилиндра на этом тракторе — гидравлически усиленный.

В нём используется гидравлическая жидкость под давлением 18 бар, которая приводит в действие тормоза. Обычная проблема — образование ржавчины внутри механизма ручного тормоза. Это руководство по разборке, так как в большинстве сервисных мануалов не показано, как это делать. Новые цилиндры также очень дорогие.

Шаг 1

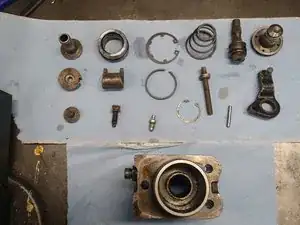

Здесь показаны все снятые детали, чтобы у Вас было представление о том, что предстоит.

Шаг 2

Это расположение цилиндров на центральном корпусе.

Шаг 3

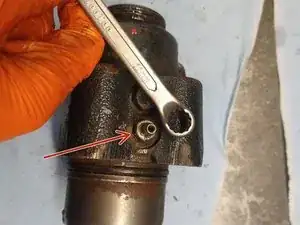

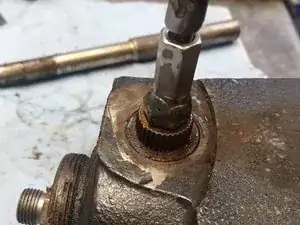

Сначала снимем регулировочный болт: ослабьте гайку гаечным ключом на 17 мм, затем отвинтите болт гаечным ключом на 8 мм.

Шаг 4

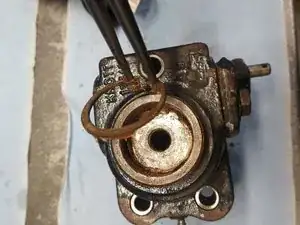

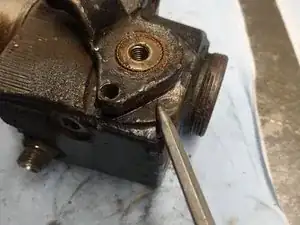

Далее снимите стопорное кольцо с помощью плоскогубцев для стопорных колец.

Переверните цилиндр.

Шаг 5

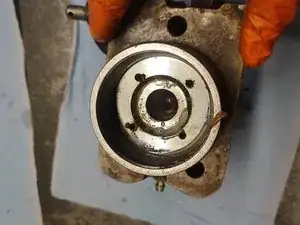

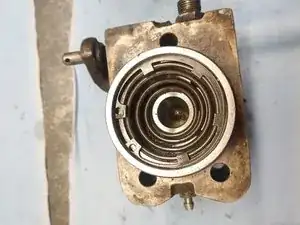

Снимите это большое стопорное кольцо, соблюдая осторожность, так как пружина находится под некоторым натяжением.

Шаг 6

Если цилиндр в хорошем состоянии, возможно вытолкнуть поршень сжатым воздухом, но у меня он заржавел на месте.

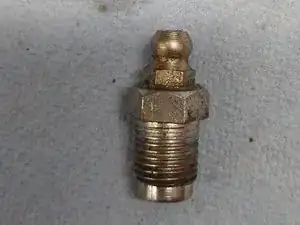

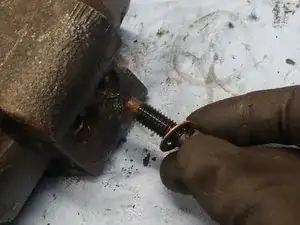

Поэтому я использовал маслёнку и специальные переходники — штуцер тормозной трубки с резьбой для маслёнки.

Замените штуцер для прокачки воздуха на штуцер для маслёнки.

Шаг 7

Закупорьте гидравлический впуск и используйте маслёнку, чтобы выдавить детали наружу.

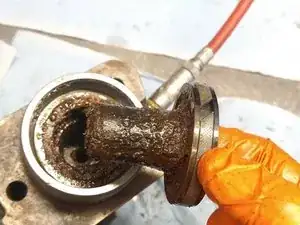

Сначала выходит толкатель, который в данном случае был заржавевшим.

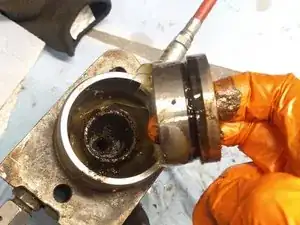

Затем поршень.

Шаг 8

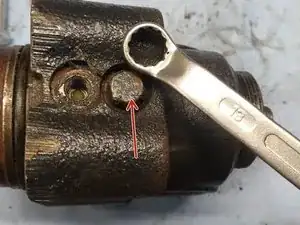

Далее переверните его и снимите болт рычага ручного тормоза гаечным ключом на 17 мм.

Затем с помощью кернера отметьте конечные положения рычага, чтобы при сборке вернуть его в правильное положение. И рычаг, и внутренний толкатель имеют шлицы, поэтому это важно сделать.

Шаг 9

Снимите рычаг и переверните его лицевой стороной вверх.

Шаг 10

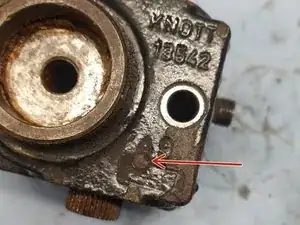

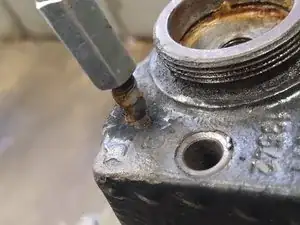

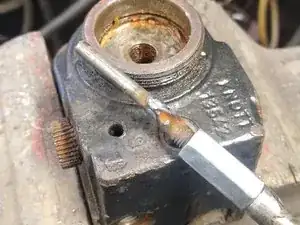

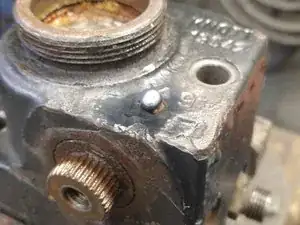

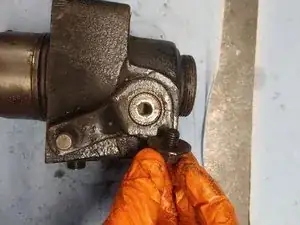

Ось ручного тормоза зафиксирована маленьким штифтом, отмеченным красной стрелкой. Я использовал сварку и обратный молоток, чтобы удалить его.

Шаг 11

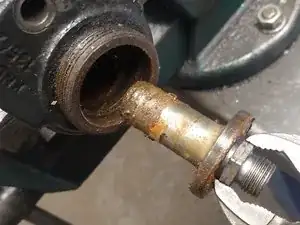

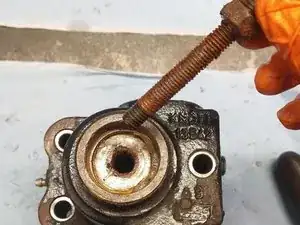

Далее используйте обратный молоток и резьбовой наконечник M10, чтобы вынуть ось ручного тормоза, как на картинке 2.

Шаг 12

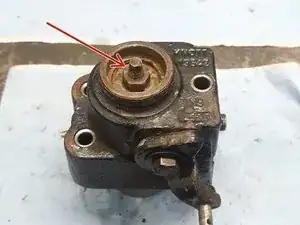

Снимите винт, который препятствует проворачиванию регулировочных деталей.

Шаг 13

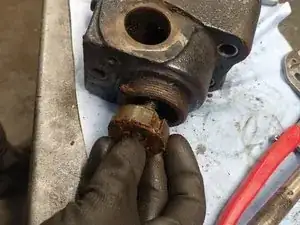

Теперь нам нужно разъединить эти две части, чтобы вытащить исполнитель ручного тормоза.

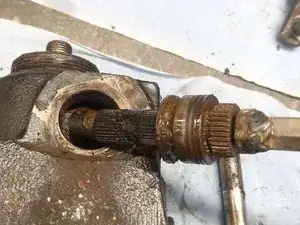

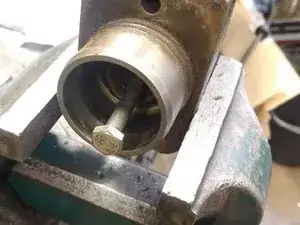

С помощью болта M10 и метрической трубной резьбы я заставил их проворачиваться в разные стороны, что расковыряло их.

Шаг 14

Теперь верхняя часть может быть снята, затем исполнитель ручного тормоза и, наконец, нижняя часть.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
