Замена подшипников шпинделя Kinzo 8E116
Шпиндель сверлильного станка вращается внутри шпиндельной втулки с использованием нескольких подшипников. После длительной эксплуатации эти подшипники могут износиться и требуют замены.
Это руководство покажет, как заменить эти подшипники.
Шаг 1
Убедитесь, что сверлильный станок выключен и сетевой шнур отключён.
Снимите патрон со шпинделя и подоприте шпиндельную втулку, чтобы предотвратить её неконтролируемое падение при снятии натяжения пружины.

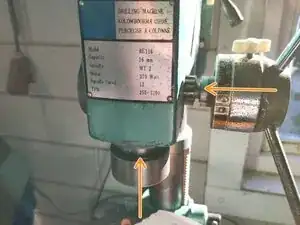

Снимите 3 болта, удерживающие крышку пружины, и снимите крышку.

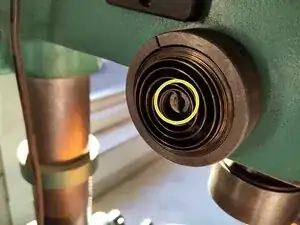

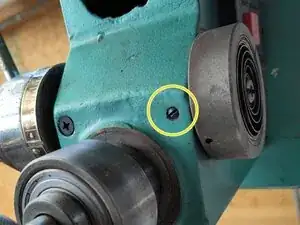

Поверните винт фиксатора пружины влево, чтобы снять натяжение пружины.
Шаг 2
Выньте зубчатую шестерню рычага подачи.

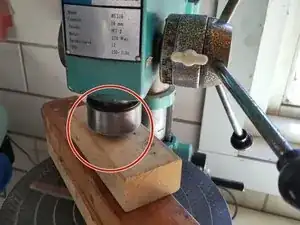

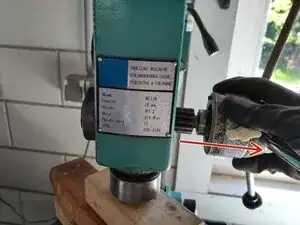

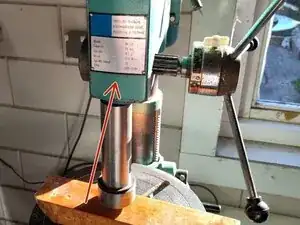

Снимите опоры и извлеките шпиндельную втулку из рамы сверлильного станка.
Шаг 3

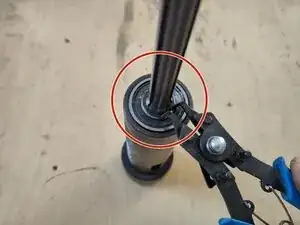

Снимите стопорное кольцо, удерживающее верхний подшипник на месте.

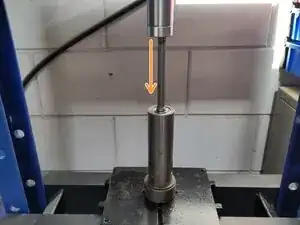

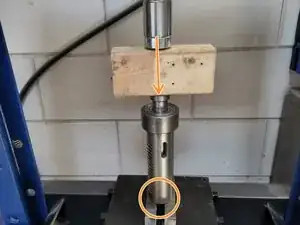

Используйте пресс, чтобы выдавить шпиндель из втулки.
Шаг 4

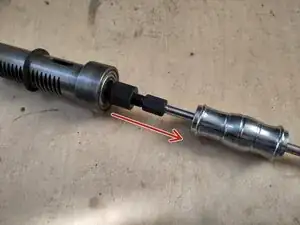

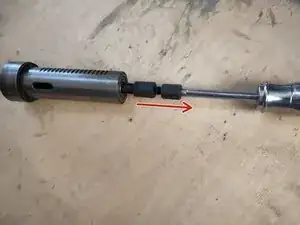

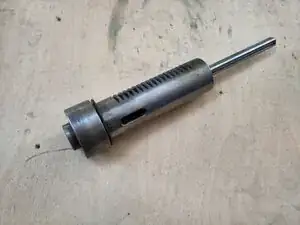

Подшипники запрессованы во втулку — снимите подшипники с помощью приспособления для съёма подшипников.

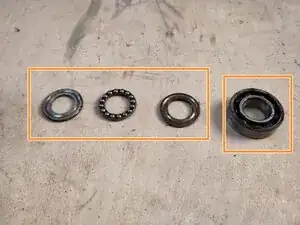

Нижний узел подшипников состоит из опорного (шарикового) подшипника скольжения сверху и обычного радиального шарикового подшипника под ним.
Шаг 5
Очистите втулку и установите опорный подшипник.
Запрессуйте нижний подшипник поверх опорного подшипника.
Затем запрессуйте верхний подшипник.
Шаг 6
Вставьте шпиндель обратно в втулку.

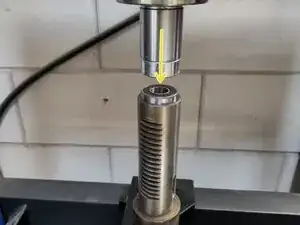

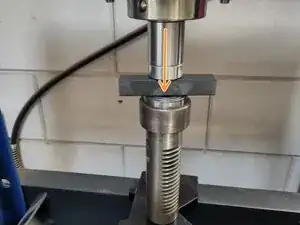

Используйте пресс, чтобы полностью запрессовать шпиндель во втулку. Убедитесь, что верхний подшипник снова не выдавливается, поддерживая его снизу.

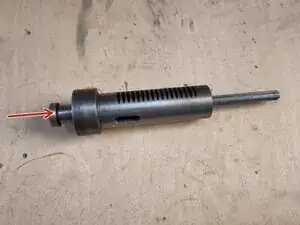

Верните стопорное кольцо на верхнюю часть втулки.
Шаг 7
Вставьте втулку обратно в раму.
Держась и придерживая втулку вверх, вставьте зубчатую шестерню рычага подачи обратно, соединив её с зубчатой рейкой втулки.
Вставьте конец шестерни в спиральную пружину.
На этом этапе, если втулка не поддерживается, она упадёт, если вы отпустите рычаг или втулку. Перед продолжением на последний шаг обязательно подоприте её.
Заключение
Завершите ремонт, натянув пружину. Подробные инструкции см. в отдельном руководстве.
Перевод руководства с ifixit.com
