Замена двигателя Dexter Проводная вибрационная шлифовальная машина 330W - 330SHS2.5

Перед началом работы отключите прибор от сети.

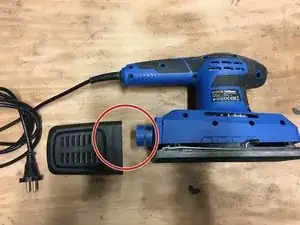

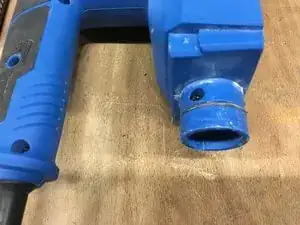

Снимите контейнер для пыли и уплотнение на задней части корпуса.

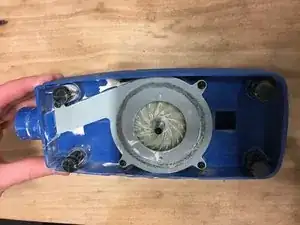

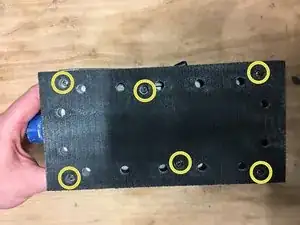

Отверните шесть винтов подошвы.

Зафиксируйте двигатель отверткой, чтобы выкрутить центральный винт — без блокировки шестерни это сделать нельзя.

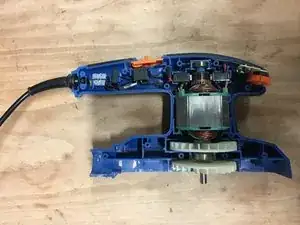

С помощью отвертки раскрутите и разомкните корпус устройства.

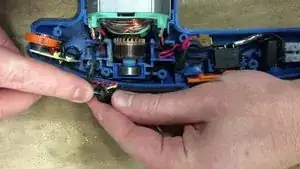

Подденьте два угольных щётки отверткой и извлеките их из посадочных мест.

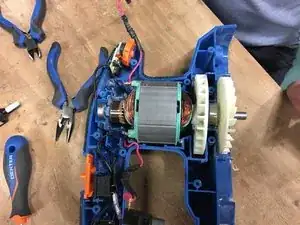

Извлеките ротор из его посадочного места.

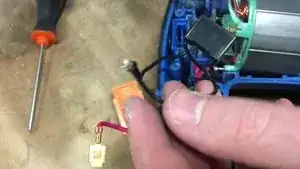

Нажмите защёлку, чтобы отсоединить щётку от двигателя.

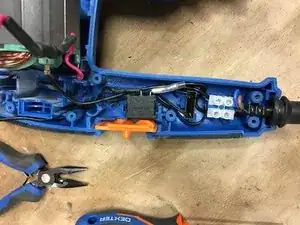

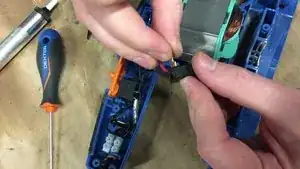

Отвинтите винты клеммной колодки, чтобы отключить провода.

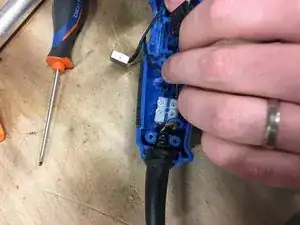

Используйте зажим, чтобы извлечь провода.

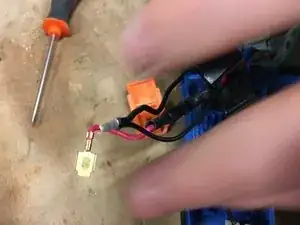

Отсоедините провод, подключённый к двигателю.

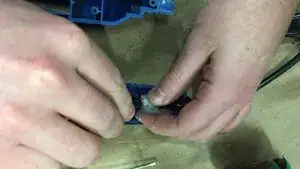

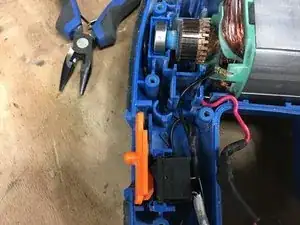

Перережьте провод при помощи бокорезов.

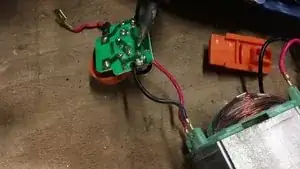

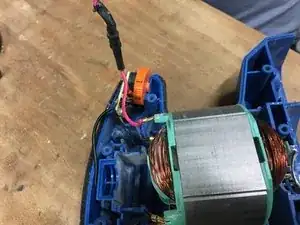

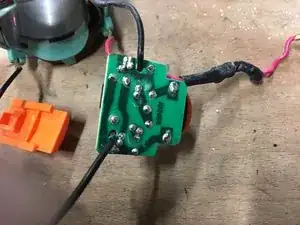

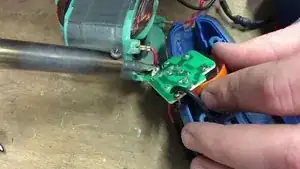

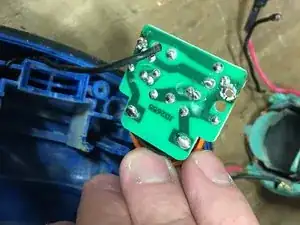

Отпаивайте провод, подключённый к регулятору скорости.

Поднесите паяльник, чтобы разогреть припой и сделать его мягким. С помощью насоса удалите остатки припоя.

Достаньте старый двигатель для установки нового.

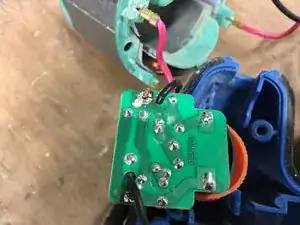

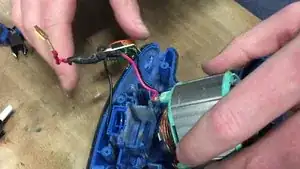

Подсоедините провод нового двигателя к регулятору скорости.

Используйте самый короткий провод.

Припаяйте провод к раме для его фиксации.

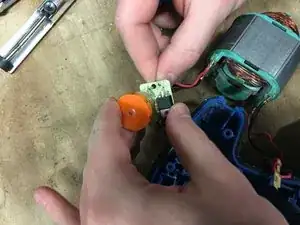

Установите регулятор скорости в его посадочное место.

Вставьте самый чёрный провод в клеммник.

Установите каждую деталь на её место в корпусе.

Подключите угольные щётки.

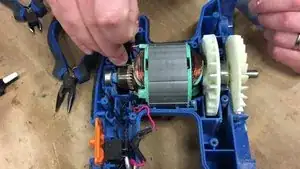

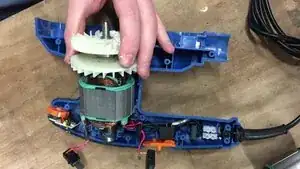

Установите новый двигатель.

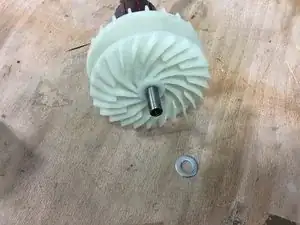

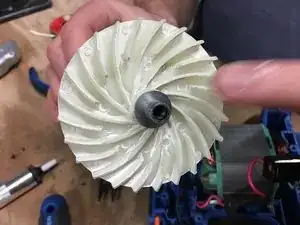

Не забудьте вернуть маленькую шайбу с конца старой детали.

Установите двигатель на его место.

Убедитесь, что чёрный провод размещён в своём канале, чтобы он не мешал при сборке корпуса.

Верните угольные щётки на их место.

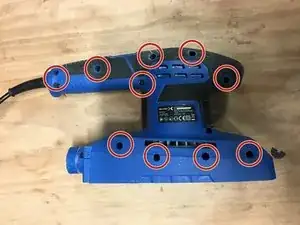

Установите корпус, затем прикрутите его обратно.

Не забудьте вернуть уплотнительное кольцо на место.

Проверьте положение детали, затем зафиксируйте двигатель отверткой и закрутите винты.

Верните подложку и закрутите винты.

В конце установите мешок для пыли на место.
