Замена сетевого шнура EDCO Disk Grinder 50200‑HD

Перед началом работы убедитесь, что устройство отключено от питания и остывшее на ощупь.

Убедитесь, что машина отключена от сети.

Поверните выключатель питания против часовой стрелки в положение ВЫКЛ.

Полностью размотайте сетевой шнур от устройства.

Используйте крестовую отвертку, чтобы удалить винт, фиксирующий красный рычаг вкл/выкл.

Снимите красный рычаг с переключателя вкл/выкл.

Снимите чёрную пластиковую крышку с центра корпуса переключателя.

Используйте крестовую отвертку, чтобы удалить два винта, фиксирующие жёлтый направляющий элемент переключателя к корпусу переключателя.

При сборке убедитесь, что этот компонент установлен в том же положении, с кругом в положении 6 часов — «ВЫКЛ».

Снимите жёлтый направляющий элемент переключателя с корпуса переключателя.

Снимите чёрную пластиковую распорку, находящуюся под жёлтым направляющим элементом.

Используйте крестовую отвертку, чтобы удалить четыре винта, фиксирующие верхнюю половину корпуса переключателя к нижней половине.

Поднимите верхнюю половину корпуса строго вверх, отделяя её от нижней половины.

Используйте торцевой ключ 3/8 дюйма, чтобы снять болт, фиксирующий зажим жгута проводов сетевого шнура к кронштейну переключателя.

Снимите зажим жгута с сетевого шнура.

Используйте торцевой ключ 11/32 дюйма, чтобы снять четыре гайки с кронштейна переключателя вкл/выкл.

При сборке используйте крестовую отвертку в сочетании с торцевым ключом 11/32 дюйма, чтобы затянуть болты, фиксирующие переключатель к кронштейну.

Снимите блок переключателя с кронштейна переключателя.

Используйте плоскую отвертку, чтобы удалить винт, фиксирующий два зелёных провода заземления к корпусу переключателя.

Разведите зелёные провода друг от друга и отведите их в сторону от корпуса переключателя.

Используйте плоскую отвертку, чтобы ослабить два винта, фиксирующие чёрный и белый провода, идущие от сетевого шнура к переключателю.

При сборке убедитесь, что каждый провод установлен в своё правильное место на переключателе.

Снимите чёрный провод с переключателя.

Снимите белый провод с переключателя.

Используйте ключ 1‑1/16 дюйма или разводной ключ, чтобы ослабить входную гайку натяжения сетевого шнура в корпусе переключателя.

Когда гайка ослабнет настолько, что её можно будет повернуть вручную, поверните сетевой шнур и гайку против часовой стрелки, пока они полностью не отвинтятся от корпуса переключателя.

Снимите сетевой шнур с переключателя.

Если у заменяемого сетевого кабеля уже установлен подавитель натяжения, пропустите оставшиеся шаги и приступайте к сборке.

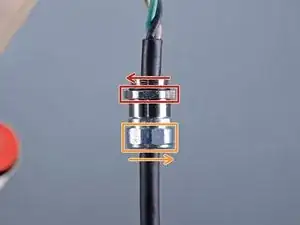

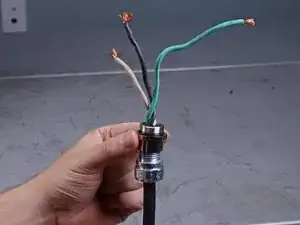

Используйте два разводных ключа, чтобы открутить подавитель натяжения, поворачивая контргайку против часовой стрелки относительно самой детали подавителя.

Контргайка 1-1/16 дюйма

Деталь подавителя натяжения 15/16 дюйма

Совет при сборке: обратите внимание на расстояние от конца сетевого кабеля до подавителя натяжения. При повторной установке старайтесь максимально точно соблюсти эту длину.

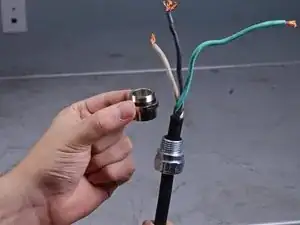

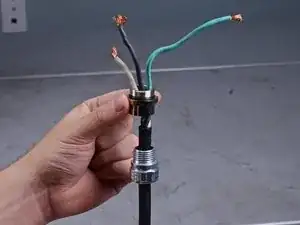

Снимите контргайку с сетевого кабеля.

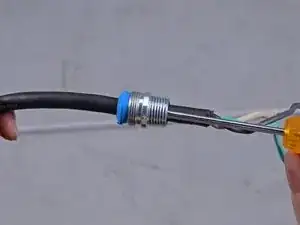

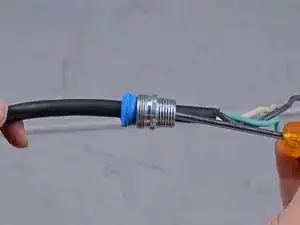

Вставьте плоскую отвертку в фитинг и вытолкните синюю втулку, чтобы извлечь её из корпуса.

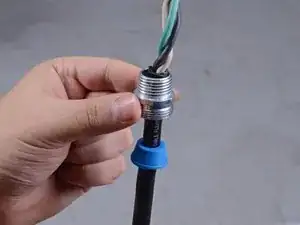

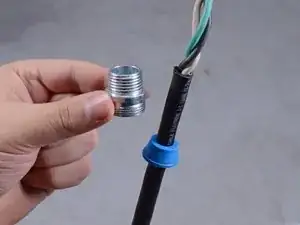

Снимите фитинг с сетевого кабеля.

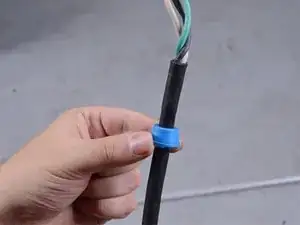

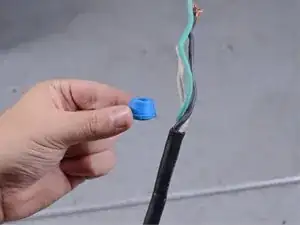

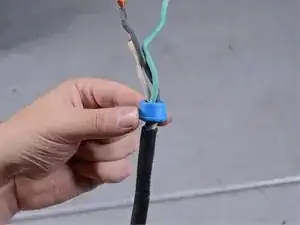

Снимите втулку с сетевого кабеля.

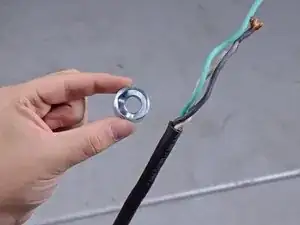

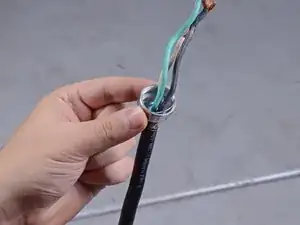

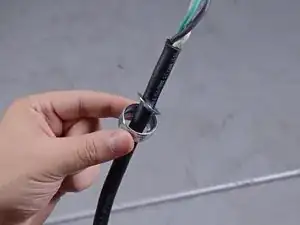

Снимите оставшуюся гайку и шайбу с сетевого кабеля.

Они могли сползти по кабелю во время предыдущих шагов.

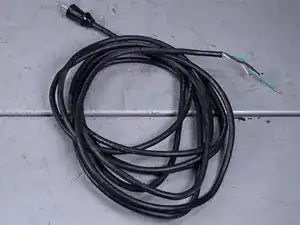

Остаётся только сетевой кабель.
