Замена двигателя шлифовальной машины Dexter Wired Multifunction 220W - 220MFS2.5

Перед началом не забудьте отключить устройство от сети.

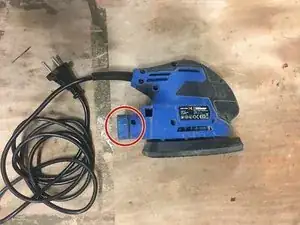

Снимите уплотнитель на задней стороне устройства.

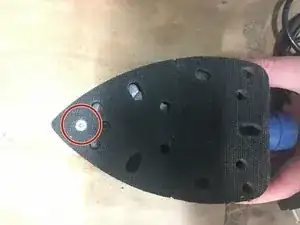

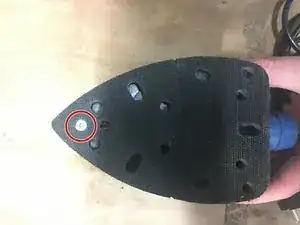

Открутите первый винт подушки.

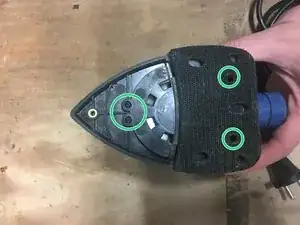

Затем открутите четыре оставшихся винта и поднимите, чтобы снять ее.

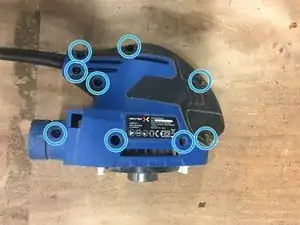

Наконец, снимите винты, расположенные на корпусе устройства.

Этот шаг одинаков для обоих угольков.

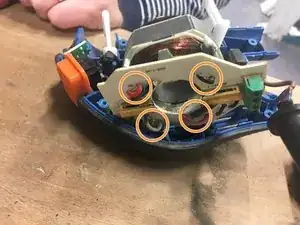

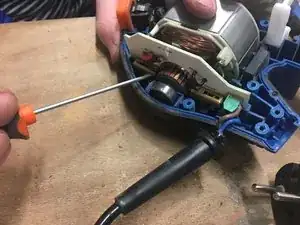

Прижмите два уголька, чтобы можно было извлечь ротор. Используйте отвертку, чтобы поднять их, затем другой отверткой надавите на язычок.

Поднимите угольки и с другой стороны отвертки поверните небольшой зажим.

Затем удалите уголь.

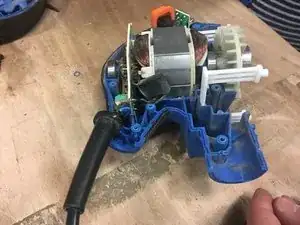

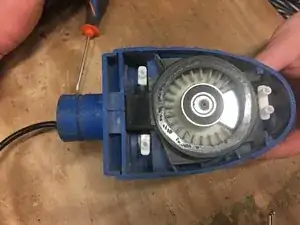

Извлеките ротор, подняв раму для удобства.

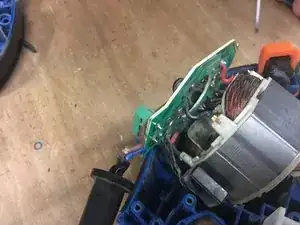

Используйте паяльник для пайки ротора компонента.

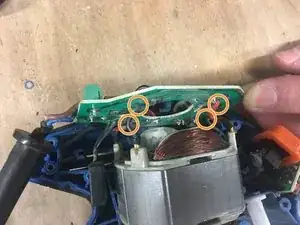

Удалите припой в области проводов.

Затем поочередно снимите провода, чтобы извлечь компонент.

Верните новый компонент на место.

Затем развелите четыре провода на их места.

Установите ротор в его корпус.

Освободите угольки.

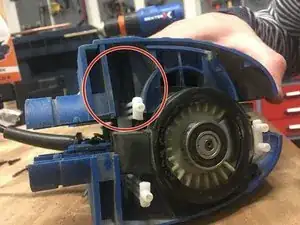

Подключите кабель, оболочка должна находиться между двумя выступами, а манжета должна быть расположена в своем корпусе.

Замените корпус шлифовальной машины, внимательно разместив стабилизаторы в их корпусах.

Наконец, снимите винты, расположенные на корпусе устройства.

Установите подушку, точно позиционируя ее в насечки.

Закрутите четыре винта.

Затем закрутите последний винт. Наконец, верните прокладку на место.
