Замена выключателя питания EDCO Disk Grinder 50200-HD

Следуйте этому руководству, чтобы заменить выключатель питания модели шлифовального станка EDCO 50200-HD.

Шаг 1

Перед началом убедитесь, что устройство выключено и остыло настолько, чтобы к нему можно было прикасаться.

Убедитесь, что машина отключена от сети.

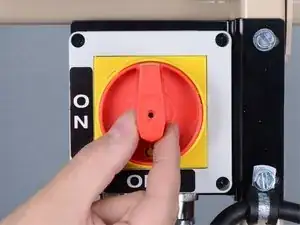

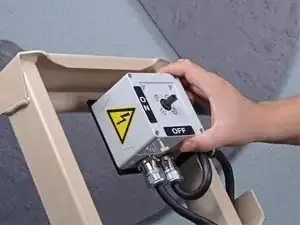

Поверните выключатель питания против часовой стрелки в положение OFF.

Шаг 2

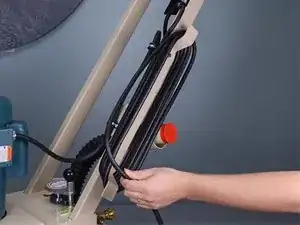

Полностью размотайте сетевой шнур с устройства.

Шаг 3

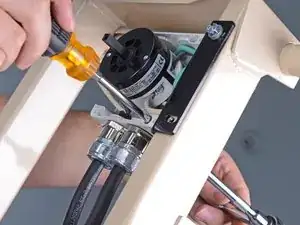

Используйте крестообразную отвертку, чтобы выкрутить винт, фиксирующий красный рычаг включения/выключения.

Шаг 4

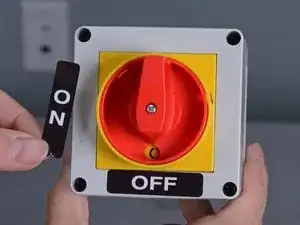

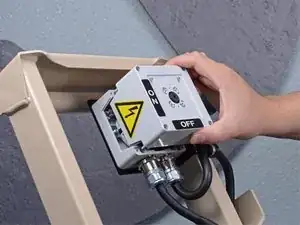

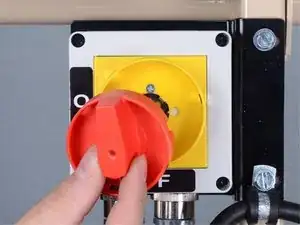

Снимите красный рычаг с выключателя.

Шаг 5

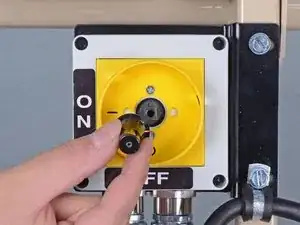

Снимите чёрный пластиковый колпачок с центра узла выключателя.

Шаг 6

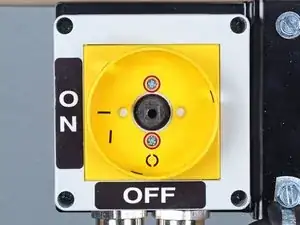

Используйте крестообразную отвертку, чтобы выкрутить два винта, фиксирующие жёлтый направляющий элемент выключателя к узлу переключателя.

При сборке убедитесь, что этот элемент установлен в том же положении, с кругом в положении «OFF» на отметке 6 часов.

Шаг 7

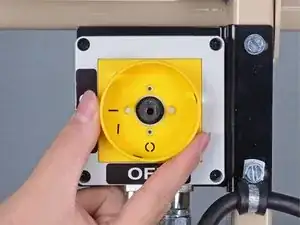

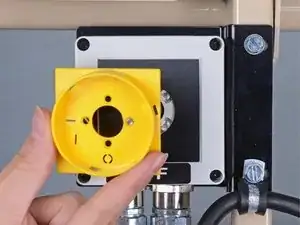

Снимите жёлтый направляющий элемент выключателя с узла переключателя.

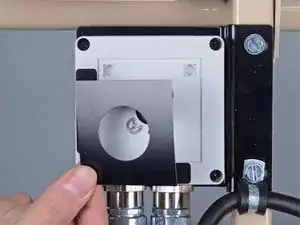

Снимите чёрную пластиковую распорку, находящуюся под жёлтым направляющим элементом.

Шаг 8

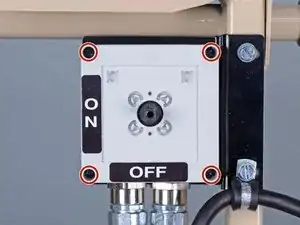

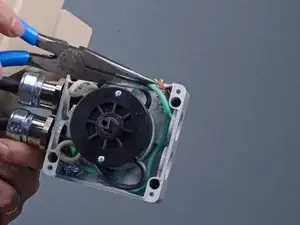

Используйте крестообразную отвертку, чтобы выкрутить четыре винта, фиксирующие верхнюю половину корпуса выключателя к нижней половине.

Шаг 9

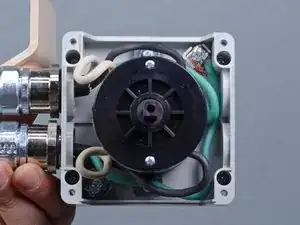

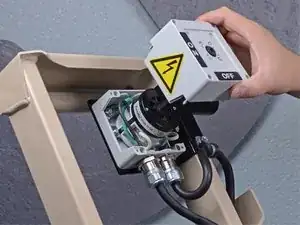

Поднимите верхнюю половину корпуса прямо вверх, сняв её с нижней половины.

Шаг 10

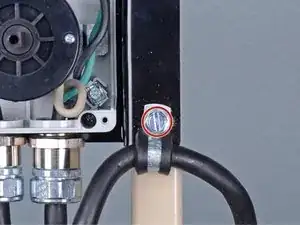

Используйте головку 3/8 дюйма, чтобы выкрутить болт, фиксирующий хомут жгута проводов к кронштейну выключателя.

Шаг 11

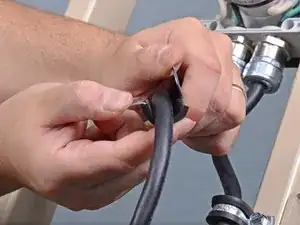

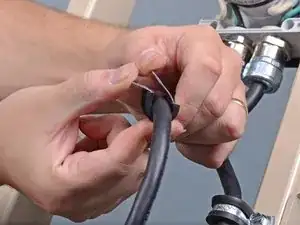

Снимите хомут жгута с сетевого шнура.

Шаг 12

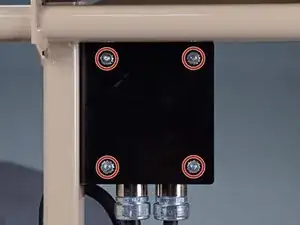

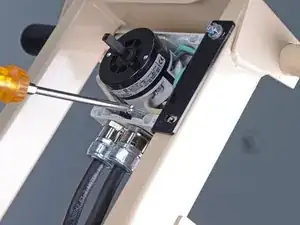

Используйте головку 11/32 дюйма, чтобы снять четыре гайки с кронштейна выключателя.

При сборке используйте крестообразную отвертку в сочетании с головкой 11/32 дюйма, чтобы затянуть болты, фиксирующие выключатель на кронштейне.

Шаг 13

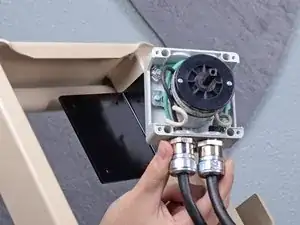

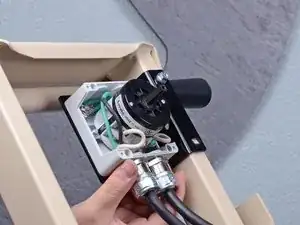

Снимите узел выключателя с кронштейна выключателя.

Шаг 14

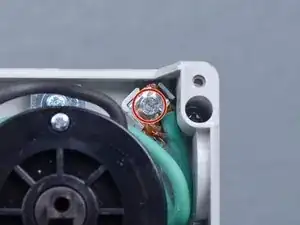

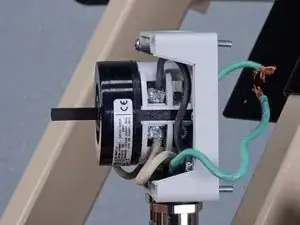

Используйте плоскую отвертку, чтобы выкрутить винт, фиксирующий два зелёных провода заземления к корпусу выключателя.

Шаг 15

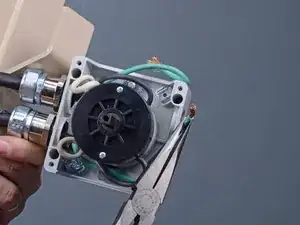

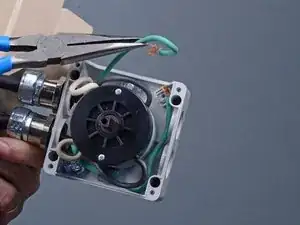

Разъедините зелёные провода друг от друга и отведите их от корпуса выключателя.

Шаг 16

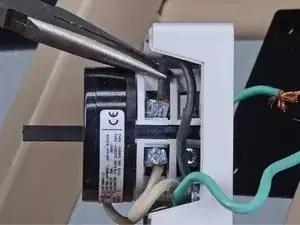

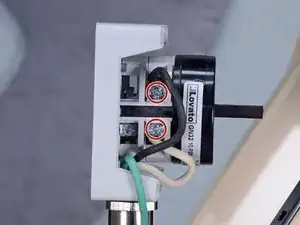

Используйте плоскую отвертку, чтобы ослабить два винта, фиксирующие чёрный и белый провода от сетевого шнура к выключателю.

При сборке убедитесь, что каждый провод установлен на своё правильное место на выключателе.

Шаг 17

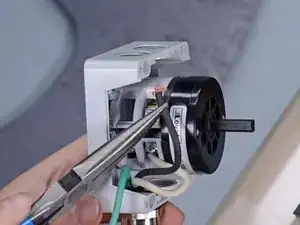

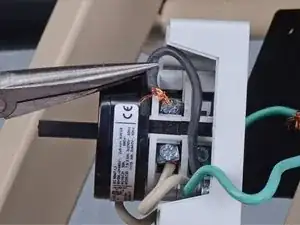

Снимите чёрный провод с выключателя.

Шаг 18

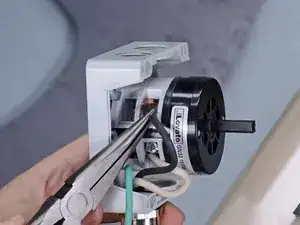

Снимите белый провод с выключателя.

Шаг 19

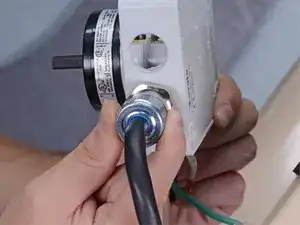

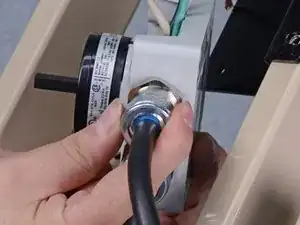

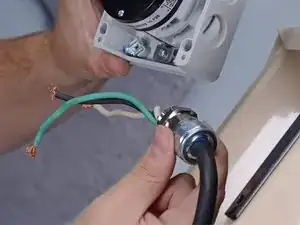

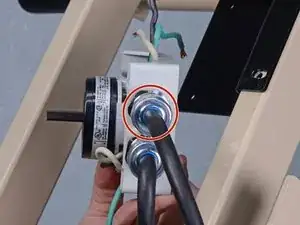

Используйте гаечный ключ 1-1/16 дюйма или разводной ключ, чтобы ослабить фитинг натяжителя шнура питания на корпусе выключателя.

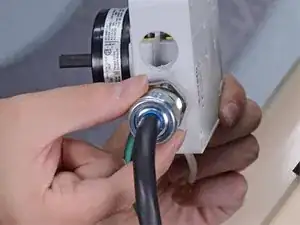

Когда фитинг ослабнет настолько, что его можно будет провернуть вручную, прокручивайте сетевой шнур и фитинг против часовой стрелки, пока они полностью не открутятся от корпуса выключателя.

Шаг 20

Снимите сетевой шнур с выключателя.

Шаг 21

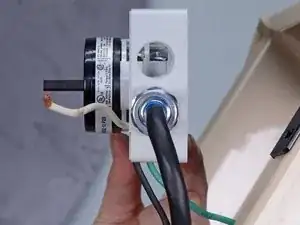

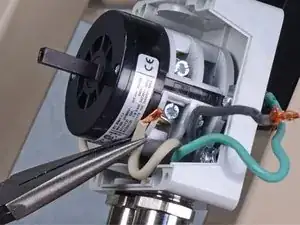

Используйте плоскую отвертку, чтобы ослабить два винта, фиксирующие чёрный и белый провода жгута к выключателю.

Шаг 22

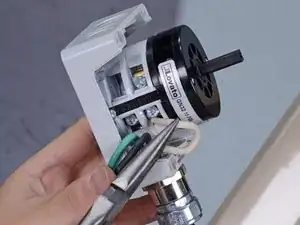

Снимите чёрный провод с выключателя.

Шаг 23

Отсоедините белый провод от выключателя.

Шаг 24

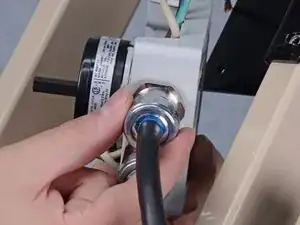

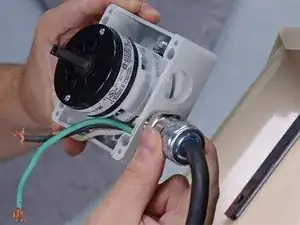

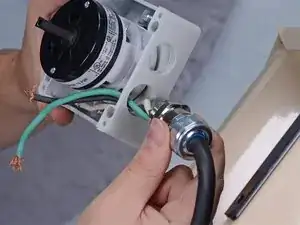

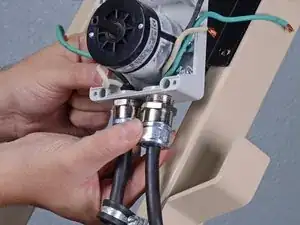

Используйте рожковый ключ 1-1/16 дюйма или разводной ключ, чтобы ослабить уплотнительную гайку кабеля жгута проводов на корпусе выключателя.

Когда гайка станет достаточно свободной, чтобы провернуться вручную, вращайте кабель жгута проводов и гайку против часовой стрелки, пока они полностью не открутятся от корпуса выключателя.

Возможно, потребуется повернуть саму сборку выключателя, поскольку кабель жгута проводов подключён к устройству и не может свободно вращаться.

Шаг 25

Снимите выключатель включения/выключения с вспомогательного кабеля.

Шаг 26

Совет по сборке: убедитесь, что запасной выключатель промаркирован правильными наклейками, соответствующими старой детали.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
