Замена платы управления скоростью настольного сверлильного станка Bosch PBD40

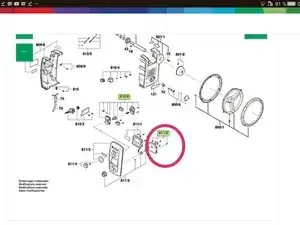

Запчасти можно получить напрямую от Bosch: https://www.boschtoolservice.com/de/de/b...
Ошибка с управлением скоростью часто возникает у данной машины. К сожалению, плата управления заклеена. Поэтому можно заменить только полную плату примерно за 37 евро. Но для этого не требуется много предварительных знаний.
Шаг 1

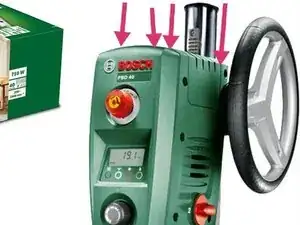

Чтобы получить доступ к внутренним механизмам, сначала открутите 4 винта с крестовой головкой сверху.

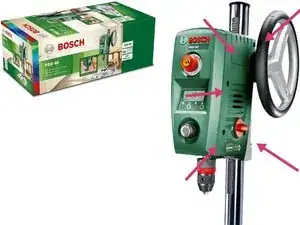

Затем открутите 6 винтов с головкой Philips с правой стороны.

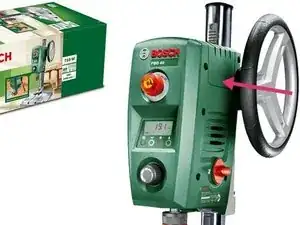

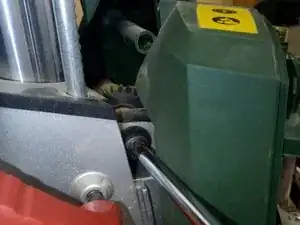

Внимание! Седьмой и последний винт, который нужно открыть, находится внутри и крепит корпус к мотору. Для этого также ослабьте винт справа с помощью очень длинной или короткой отвертки или трещотки.
Шаг 2

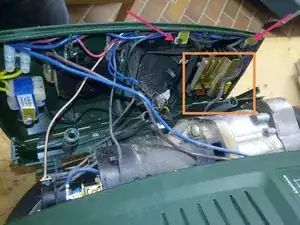

Теперь можно снять переднюю крышку и левую обшивку. Внимание, кабели проложены плотно. Необходимо ослабить две удерживающие скобы (красные стрелки) для кабелей, чтобы работать удобнее. За контроллером скорости находится свободный адаптер к плате ... не потеряйте его.
Все кабели от платы, которую нужно заменить (ОРАНЖЕВЫЙ ПРЯМУГОЛЬНИК), можно отключить внутри устройства. Пайка или зажимы не требуются.
Чтобы добраться до одного из черных кабелей, также необходимо снять правую сторону корпуса. Для этого нужно открыть винт для оси регулировки высоты и вынуть ось. ВНИМАНИЕ: Держите шестерню посередине и следите за маленьким элонгированным драйвером.
Шаг 3
С правой стороны также находится адаптер от переключателя передачи к трансмиссии. Он просто подключен и сложно собирать.

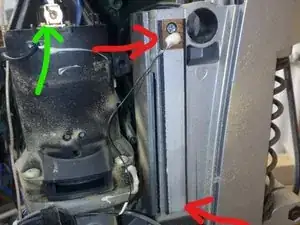

Теперь вы также можете заменить угольные щетки (зеленая стрелка). Красная стрелка указывает на измерительную планку.

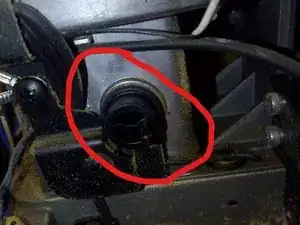

Снизу сверлильной головки вы можете увидеть круглый магнит и сенсорную плату для измерения оборотов. К слову, скорость только отображается, но не имеет функции управления. Это делает только контроллер скорости в аналоговом режиме.
Заключение
Пройдите через шаги в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
