Замена светодиода для многоручного шлифовального инструмента Dexter 220W - 220MFS2.5
В этом руководстве описаны шаги по замене светодиода в вашем устройстве.
Шаг 1

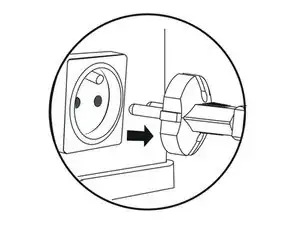

Перед началом работы не забудьте отключить шнур питания.
Шаг 2

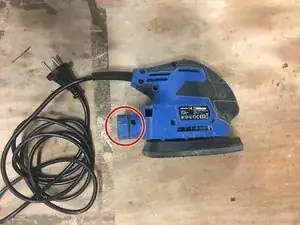

Снимите герметик с задней панели устройства.
Шаг 3

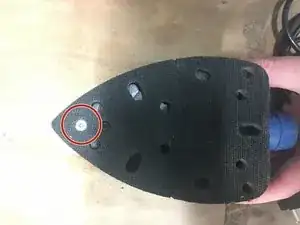

Открутите первый винт подушки.

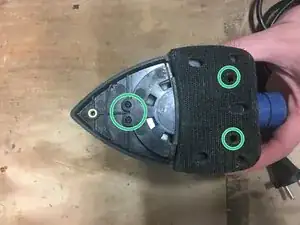

Затем открутите четыре оставшихся винта и поднимите, чтобы снять её.

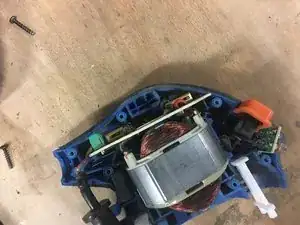

Наконец, удалите винты, расположенные на корпусе устройства.
Шаг 4
Этот шаг одинаков для обоих угольных щёток.

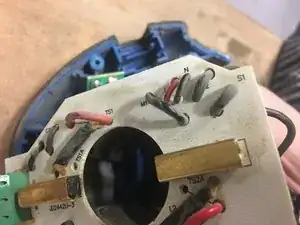

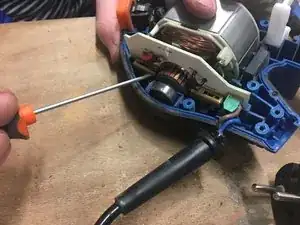

Зажмите обе угольные щётки, чтобы вынуть ротор. Соберите их обратно с помощью отвертки, а затем другой отверткой нажмите на защелку.
Поднимите угольную щётку и другим концом отвертки поверните маленький усик.
Затем снимите угольную щётку.
Шаг 5

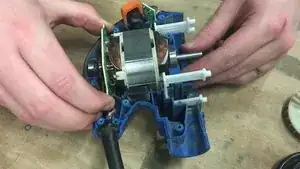

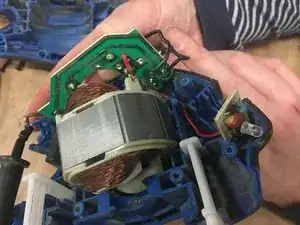

Снимите ротор, поднимая каркас, чтобы упростить его извлечение.
Шаг 6

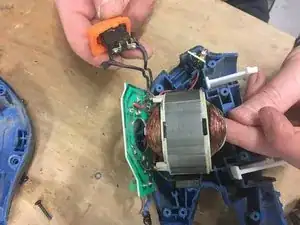

Вытащите переключатель для большего пространства.
Шаг 7

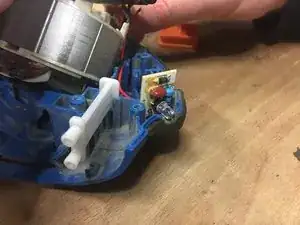

Снимите светодиод из корпуса с помощью плоскогубцев.
Шаг 8

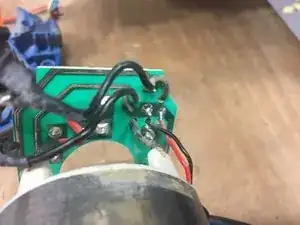

Отпаяйте два черных и красный провода, чтобы заменить деталь.
Шаг 9

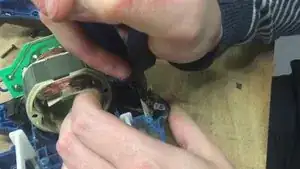

Припаяйте новый светодиод.
Затем установите светодиод в его корпус, позаботившись о том, чтобы провода вернулись на свое место.
Шаг 10

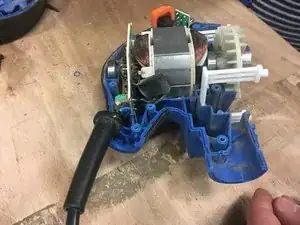

Установите переключатель, ротор в его корпус и разблокируйте угольные щётки.
Шаг 11

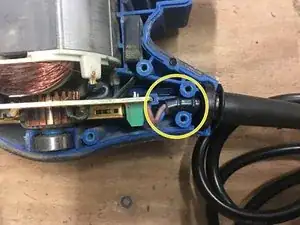

Установите кабель, оболочка должна находиться между двумя шпильками, а муфта должна быть установлена в своем корпусе.
Установите корпус шлифовального инструмента, позаботившись о правильном позиционировании стабилизаторов в их корпусах.
Наконец, удалите винты, расположенные на корпусе устройства.
Шаг 12
Установите подушку, правильно позиционируя её на креплениях.
Затяните четыре винта.
Затем последний винт. Наконец, установите прокладку на место.
Заключение
К концу этого руководства вы успешно замените светодиод.
Чтобы собрать устройство, выполните шаги в обратном порядке.
