Замена лопаток в инструменте Airvantage 5” Standard Series Non-Vacuum

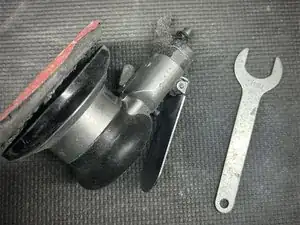

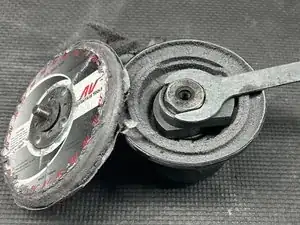

Снимите подошву с корпуса, используя гаечный ключ на 24 мм.

Очистите шлифовальную машинку.

Зафиксируйте корпус шлифмашины в тисках стола под небольшим углом.

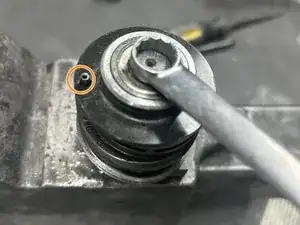

Подставьте монтировку у фаски балансировочного вала орбиты.

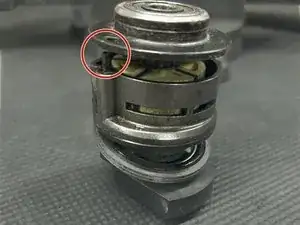

Аккуратно постукивайте по монтировке молотком против часовой стрелки, чтобы выкрутить основной корпус из кожуха.

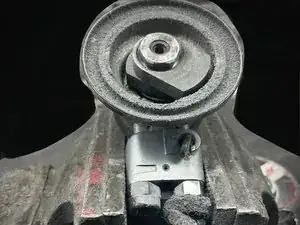

При ударе по фаске балансировочного вала орбиты он должен провернуться таким образом.

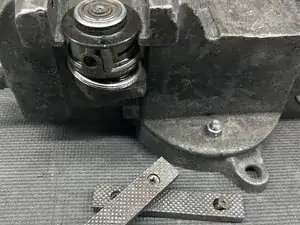

Снимите губки тисков и установите основной корпус в зажим так, чтобы зажим приходился за кромки у передней торцевой пластины.

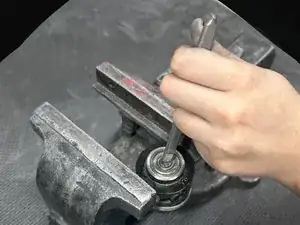

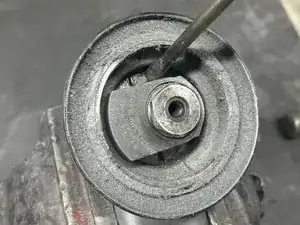

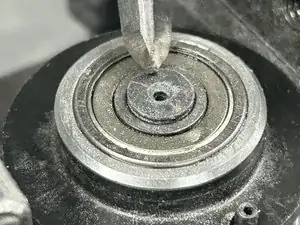

Разместите остроконечный зубило точно по центру балансировочного вала орбиты.

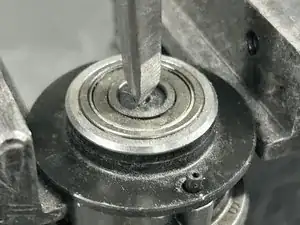

С небольшим или умеренным усилием выбейте балансировочный вал молотком.

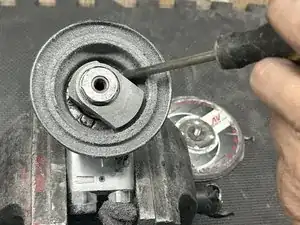

Если у вас есть съемник подшипников, вы можете использовать его для снятия балансировщика — в этом случае тиски не требуются. Просто закрепите съемник на передней торцевой пластине и поворачивайте рычаг, чтобы освободить балансировочный вал.

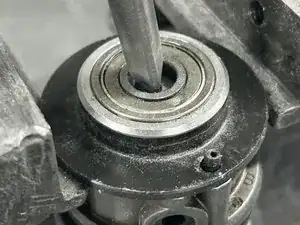

При выбивании балансировочный вал должен выходить вот так.

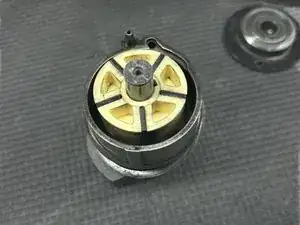

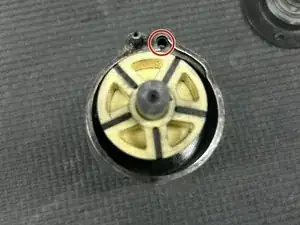

После снятия балансировочного вала орбиты он распадается на четыре отдельные части. Ротор — это та часть, где находятся лопатки, которые вы будете заменять.

Снимите эту деталь с ротора и замените старые лопатки новыми.

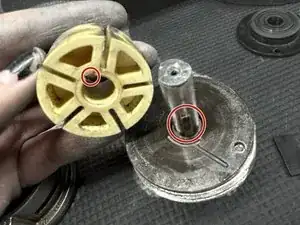

После снятия ротора шпонка войдет в зазор и выскользнет.

Установите шпонку обратно в ее паз перед тем, как возвращать ротор на балансировочный вал орбиты.

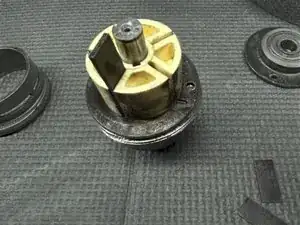

Совместите ротор с выемкой и аккуратно наденьте ротор на место, убедившись, что лопатки установлены в роторе.

Установите сборку цилиндра на переднюю торцевую пластину, убедившись, что отверстия в обеих деталях совмещены для обеспечения свободного прохода воздуха.

Установите заднюю торцевую пластину поверх сборки цилиндра, снова совместив отверстие в задней пластине с трубкой в сборке цилиндра.

Аккуратно подбейте детали молотком.

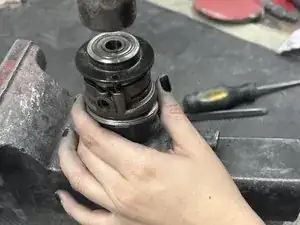

Возьмите головку 3/8 и с помощью молотка осторожно вбейте подшипник в вал, чтобы закрепить основной корпус.

Не сбивайте корпус слишком плотно, это может привести к нарушению воздушного потока. Балансировочный вал орбиты должен свободно вращаться.

Теперь вы можете выполнить шаги 1 и 2 в обратном порядке, чтобы снова соединить основной корпус с корпусом инструмента и подошвой, и продолжать использовать орбитальную шлифмашину.
