Замена угольного щётки в углошлифовальной машине Dexter 300W Corded Delta Sander - 300DS2.5
В этом руководстве показана замена только одной угольной щётки; чтобы заменить вторую, выполните те же операции в том же порядке.
Шаг 1

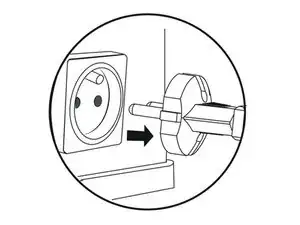

Перед началом работ обязательно отключите вилку питания от сети.
Шаг 2

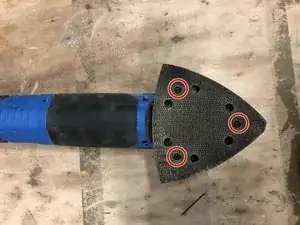

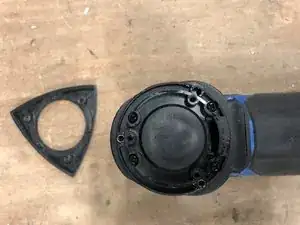

Отверните три винта крепления подошвы.
Шаг 3

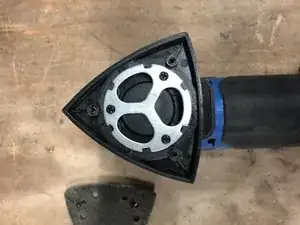

Осторожно сохраните три маленьких шарика.
Шаг 4

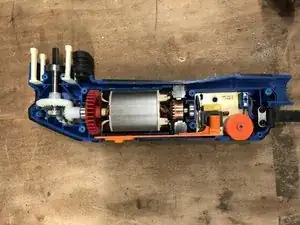

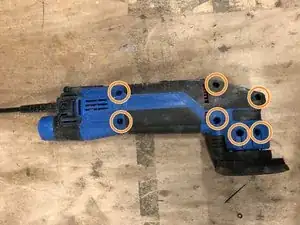

Отвинтите винты и разберите корпус.
Шаг 5

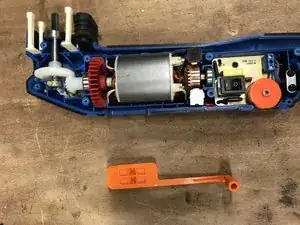

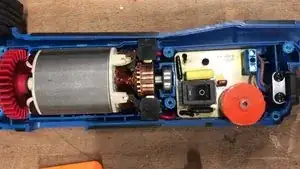

Снимите оранжевую крышку.
Шаг 6
Поддейте щётки отвёрткой и приподнимите их.
Шаг 7

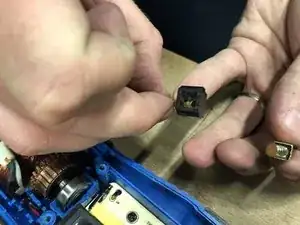

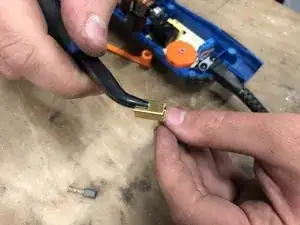

Выньте угольную щётку из гнезда.
Плоскогубцами загните вниз маленькую защёлку.
Шаг 8

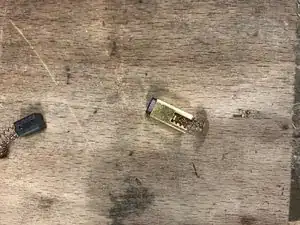

Установите новую угольную щётку в держатель щётки.
Шаг 9
Подключите щётку, проверьте, свободно ли она сдвигается в гнезде.
Шаг 10
Верните щётки на место в их гнёзда.
Шаг 11
Перед закрытием убедитесь, что ни один провод не зажат и все детали находятся на своих местах.
Закрутите винты корпуса.
Шаг 12

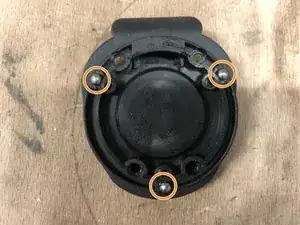

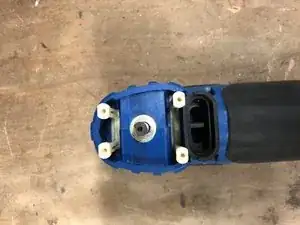

Установите фиксирующую планку, не забудьте про три маленьких шарика.
Шаг 13
Затяните три винта фиксирующей пластины, затем винты подошвы.
Заключение
Собирать устройство следует в обратном порядке.
Перевод руководства с ifixit.com
