Замена подшипника центрального шкива Kinzo 8E116

Убедитесь, что сверлильный станок выключен и шнур питания отключен.

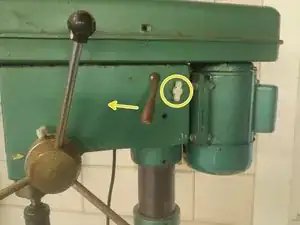

Ослабьте натяжные винты (с обеих сторон) и убедитесь, что ручка натяжения удерживается влево.

Снимите V-образный ремень с шкива.

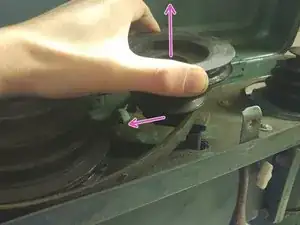

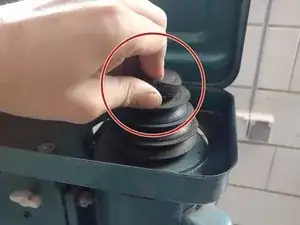

Потяните центральный шкив вперед, добавив свободное пространство к другому V-образному ремню, и поднимите сборку шкива из головки.

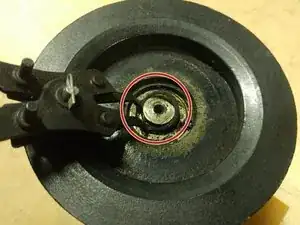

Снимите внутреннее фиксирующее кольцо с помощью плоскогубцев для зажимных колец.

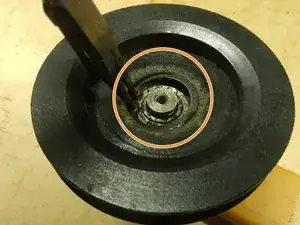

Снимите внешнее фиксирующее кольцо с помощью плоскогубцев для зажимных колец.

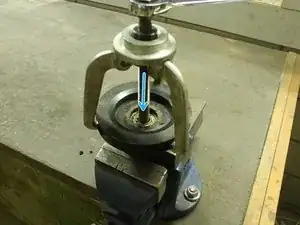

Выдавите ось с помощью вытяжного инструмента шкива.

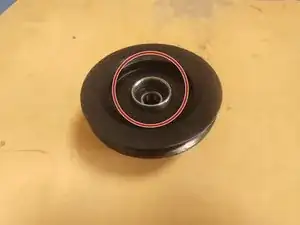

Шкив содержит 2 подшипника, разделенных промежуточным кольцом.

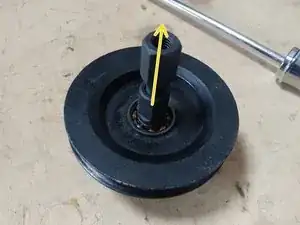

Используя инструмент для снятия подшипников, вытащите первый подшипник.

По желанию, можно использовать головку, чтобы выбить второй подшипник. Убедитесь, что используется головка, которая подходит по размеру к внешнему кольцу подшипника.

Вытащите второй подшипник с помощью инструмента для снятия подшипников.

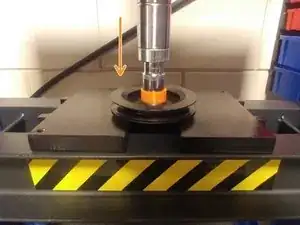

При вдавливании подшипника убедитесь, что давление распределено на внутреннем и наружном кольцах подшипника.

Установите первый подшипник на шкив.

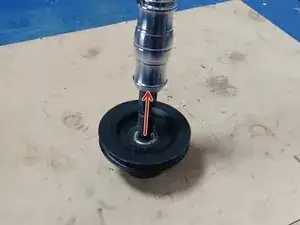

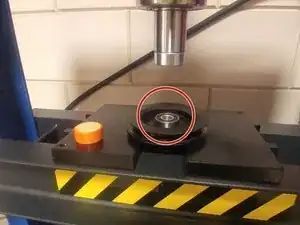

Вдавите подшипник до дна шкива.

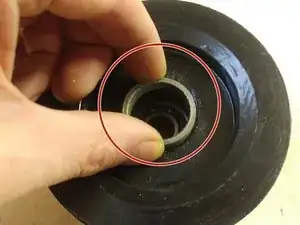

Вставьте промежуточное кольцо на первый подшипник.

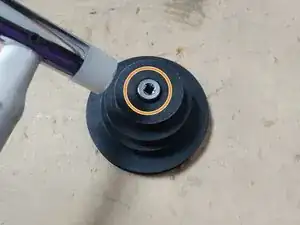

Вдавите второй подшипник, пока он не коснется промежуточного кольца.
